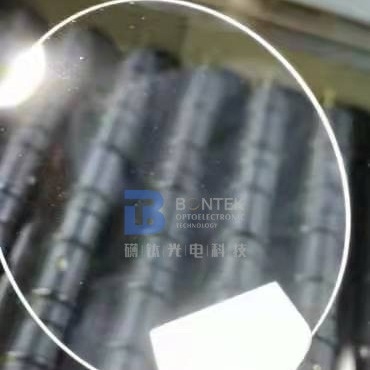

wafer del niobato di litio di 0.5mm di 8"

wafer del niobato di litio di 0.5mm di 8"

Dettagli:

Luogo di origine: La CINA
Marca: BonTek
Certificazione: ISO:9001, ISO:14001
Numero di modello: Wafer al niobato di litio

Termini di pagamento e spedizione:

Quantità di ordine minimo: 5 PCS
Prezzo: Negoziabile
Imballaggi particolari: Pacchetto del barattolo della cassetta, chiuso sotto vuoto
Tempi di consegna: 1-4 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000 pc/mese
Miglior prezzo Contatto

Informazioni dettagliate

Nome di prodotto: Wafer al niobato di litio Cristallo: LiNbO3 ridotto nero
Tipo: Pyroelectric libero Resistività: 0.9E+11 ~ 9.0E+11 (Standard Black); 0,9E+11 ~ 9,0E+11 (nero standard); 1.0E+10 ~ 9.
Dimensione: 3'', 4'', 6'', 8'' O Square Uso: Trasduttore interdigitale, dispositivi SAW
Finitura superficia: DSP, SSP, avvolgimento Ra rugosità: Ra<0,5 nm
Evidenziare:

wafer del niobato di litio 128Y-cut

,

IDT usano il wafer a 8 pollici

,

wafer del niobato di litio di 0.5mm

Descrizione di prodotto

l'applicazione IDT della SEGA del wafer del niobato di litio del nero 128Y-cut di 0.5mm di 8" usa Ra Roughness 1nm

La tecnologia di riduzione è usata per produrre il niobato di litio nero (LiNbO3) che ha alta capacità di neutralizzare le cariche elettriche anche se il potenziale elettrico accade istantaneamente. L'effetto pyroelectric per i wafer riduttori di LN quasi si è eliminato e la trasmissione è diminuito considerevolmente. Il wafer nero LiNbO3 non evidenzia differenza nelle proprietà piezoelettriche dai wafer standard. Di conseguenza, i wafer riduttori neri del niobato di litio ampiamente sono adottati per produrre gli più alti dispositivi della SEGA di frequenza.

BonTek è fiero annunciare che possiamo fornire i wafer neri di LN in a 3 pollici, a 4 pollici, a 6 pollici per tutti gli angoli tagliati! Per 128°Y e Z tagliato fino al diametro a 8 pollici.

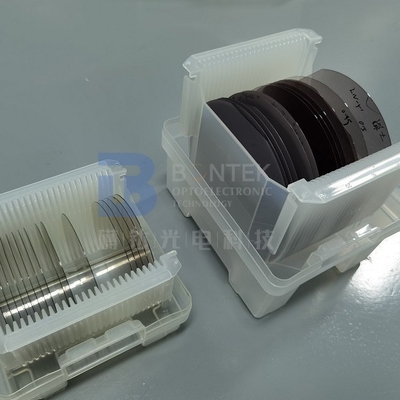

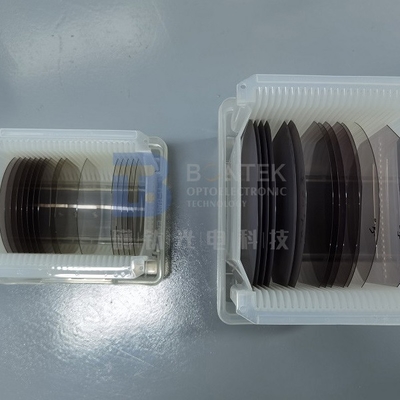

wafer del niobato di litio di 0.5mm di 8" 0wafer del niobato di litio di 0.5mm di 8" 1wafer del niobato di litio di 0.5mm di 8" 2

Materiale

3" ~ 8" SEGA del wafer di LN ottica

Tagli l'angolo

X / Z/Y41 °/Y64 °/Y128 °/YZ/YX o su misura

Temperatura di curie

°C 1142 del ±2del°C

Riduzione

0.9E+11 nero- standard ~ 9.0E+11

1.0E+10 nero- eccellente ~ 9.0E+10

Tipo di superficie

lucidatura singola o doppia dei lati

(DLP/SLP/SSP/DSP tutto il disponibile)

Spessore

0.18mm/0.25mm/0.35mm/0.5mm/1.00mm

TTV

< 1="">

ARCO

± (25µm ~40um)

Filo di ordito

<>

PLTV (<0>

98%(5mm*5mm)conilbordodi2mmescluso

Profilo del bordo

Compl't con i SEMI M1.2@with GC#1000 «C» scritto

Appartamenti di orientamento

22mm, 32.5mm, 57.5mm, tacca, per richiesta

Ra laterale lucidato

Ra di rugosità<>

Criteri laterali posteriori

Ra di rugosità: 0.2-0.7µm GC#1000

Arrotondamento del bordo

Soddisfacente rispetto alla norma dei SEMI M1.2/riferisca a IEC62276

Crepe, segni della sega, macchie

Nessuno

Metodo di crescita

Czochralski

Sistema cristallino

M3

Costante delle cellule di unità

a=b=5.148Å c=13.863 Å

Punto di fusione

℃ 1250

Densità

4,64 g/cm3

Durezza

5 Mohs

Indice di rifrazione

no=2.286, ne=2.203 @ 632.8nm

Coefficiente non lineare

d33=34.45, d31=d15=5.95, d22=13.07 (pmv-1)

Coefficiente di Denko

γ13=8.6, γ22=3.4, γ33=30.8, γ51=28.0, γ22=6.00 (pmv-1)

Trasmissione

370 ~ 5000nm e >68% a 632.8nm

CTE

a11=15.4×10^-6/K, a33=7.5×10^-6/K

wafer del niobato di litio di 0.5mm di 8" 3

wafer del niobato di litio di 0.5mm di 8" 4

FAQ:

  1. Q: Che cosa sono i prodotti voi pricipalmente lavorare sopra?

: Ci esaminiamo come lo specialista piezo-elettrico del wafer. Siamo il primissimo da lavorare con singolo Crystal Quartz in Cina circa 30 anni fa. Poi facciamo un passo gradualmente nel campo del vetro di LiNbO3, di LiTaO3, di quarzo, di LGS, di CTGS ecc. In particolare, se state cercando un fornitore piezo-elettrico del quarzo, siamo l'ultima scelta! Delocalizziamo milioni di spazii in bianco del quarzo ogni anno perché padroneggiamo A, tagli dell'IT e dello Sc con precisione superiore di angolo.

  1. Q: Potete accettare la personalizzazione del prodotto?

: Sì, naturalmente. Possiamo fabbricare secondo la vostra richiesta. Inoltre, siamo così con esperienza con i wafer piezo-elettrici che possiamo fornirgli i suggerimenti pertinenti se non siete 100% sicuro circa la vostra scelta. Inoltre, abbiamo alcuni wafer standard in azione, prego controlliamo con noi.

  1. Q: Potete consegnare le merci via il nostro agente del corriere?

: Sì, vi suggeriremmo per andare con l'agente che del corriere avete una conoscenza di con (DHL, Fedex, UPS ecc.). Possiamo spedire via il vostro conto. E, naturalmente, imballeremo sicuro i prodotti nella dimensione accettabile per aiutarvi a comprimere il costo della spedizione. Se ci avete bisogno di di prendere la cura del trasporto, non è inoltre un problema. Inoltre abbiamo buon sconto con le società di corriere internazionali.

  1. Q: Come potete garantirci ottenete che cosa vogliamo sicuro?

: I prodotti del wafer sono fragili ed a volte costosi. L'ultima cosa, come il produttore, vogliamo vedere siamo i prodotti che facciamo siamo stati danneggiati durante il corriere. Di conseguenza, imballeremo adeguatamente i wafer e li metteremo in un cartone adeguato riempito di spugna dell'amplificatore. Tuttavia, gli incidenti sono a volte inevitabili. Così, segua prego «i punti del controllo di accettazione» indicati nei disegni qui sotto. Se accaduto indesiderato, noi darà il riempimento o rimborserà se seguite i punti di controllo.

Controllo di accettazione

wafer del niobato di litio di 0.5mm di 8" 5

  • Il prodotto è fragile. Lo abbiamo imballato adeguatamente e lo abbiamo identificato fragile. Consegniamo attraverso le società precise nazionali ed internazionali eccellenti per assicurare la qualità del trasporto.

  • Dopo la ricezione delle merci, tratti prego con attenzione e controllare se il cartone esterno è in buone condizioni. Apra con attenzione il cartone esterno e controlli se le scatole di imballaggio sono allineate. Prenda un'immagine prima che le eliminiate.

  • Apra prego l'imballaggio sotto vuoto in una stanza pulita quando i prodotti devono applicarsi.

  • Se i prodotti sono trovati nocivi durante il corriere, prenda prego un'immagine o registri un video immediatamente. Non prenda i prodotti nocivi dalla scatola d'imballaggio! Contattici immediatamente e risolveremo bene il problema.
