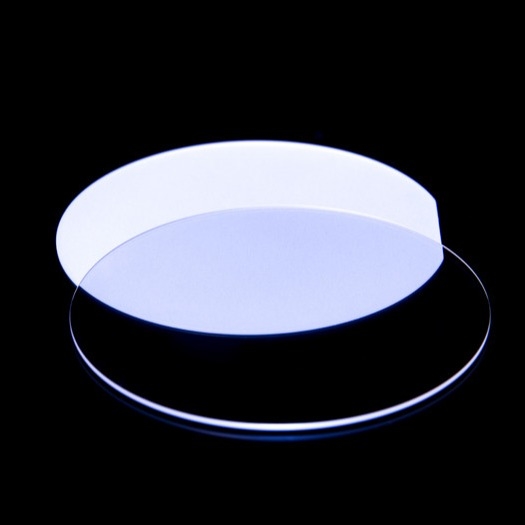

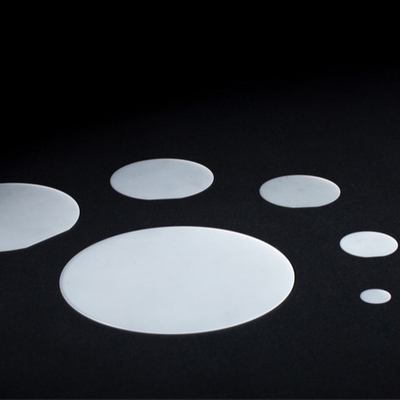

Alta durevolezza Sapphire Crystal Optics
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | BonTek |
| Certificazione: | ISO:9001 |
| Numero di modello: | Zaffiro (Al2O3) |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5 pezzi |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Cassetta, barattolo, pacchetto del film |
| Tempi di consegna: | 1-4 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 10000 pezzi/mese |
|
Informazioni dettagliate |
|||
| Materiale: | Sapphire Wafer | Densità: | 3,97 g/cm3 |
|---|---|---|---|
| Punto di fusione: | 2040 gradi di C | conducibilità termica: | 27,21 con (m. x K) a 300 K |
| Espansione termica: | 5,6 x 10 -6 /K (C-asse parallelo) & 5,0 (C-asse perpendicolare) x 10 -6 /K | Durezza: | Knoop 2000 kg/mm 2 con il penetratore 2000g |
| Capacità termica specifica: | 419 J (chilogrammo x K) | Costante dielettrica: | 11,5 (C-asse parallelo) 9,4 (C-asse perpendicolare) a 1MHz |
| Evidenziare: | 3,97 g/cm3 Sapphire Crystal,Cristallo di Sapphire Al 2O3 |
||
Descrizione di prodotto
Alte applicazioni di lunghezza d'onda lunga di Sapphire Crystal Optics For Short And di durevolezza
Lo zaffiro è usato in breve e le applicazioni di lunghezza d'onda lunga (UV ed IR) oltre la gamma in cui l'ottica convenzionale esegue adeguatamente. Le temperature elevate e gli ambienti ostili inoltre necessitano l'uso dell'ottica dello zaffiro.
· Finestre di illuminazione - per l'illuminazione di luminosità molto alta, le finestre dello zaffiro sopravvivono al calore molto alto mentre forniscono la più vasta trasmissione spettrale.
· Lightguides dello zaffiro - coni retinici dello zaffiro; utilizzato nella termometria ad alta temperatura oltre la gamma di ottica del quarzo.
· Componenti ottiche: le lenti, i prismi ed altre ottica infrarosse e del laser sono fabbricati dall'alto zaffiro ottico di qualità.
| PROPRIETÀ OTTICHE di SAPPHIRE Al 2O3 | |
|
Gamma di trasmissione |
0,17 - 5,5 micron |
|
Indice di rifrazione |
1,75449 (o) 1,74663 (e) a 1,06 micron |
|
Perdita di riflessione |
a 1,06 micron (2 superfici) per o-Ray - 11,7%; per e-Ray - 14,2% |
|
Indicizzi di assorbimento |
0,3 x 10-3 cm-1 a 2,4 micron |
|
dN/dT |
13,7 x 10-6 a 5,4 micron |
|
dn/dm = 0 |
1,5 micron |
| PROPRIETÀ FISICHE di SAPPHIRE Al 2O3 | |
|
Densità |
3,97 g/cm3 |
|
Punto di fusione |
2040 gradi di C |
|
Conducibilità termica |
27,21 con (m. x K) a 300 K |
|
Espansione termica |
5,6 x 10 -6 /K (C-asse parallelo) & 5,0 (C-asse perpendicolare) x 10 -6 /K |
|
Durezza |
Knoop 2000 kg/mm 2 con il penetratore 2000g |
|
Capacità termica specifica |
419 J (chilogrammo x K) |
|
Costante dielettrica |
11,5 (C-asse parallelo) 9,4 (C-asse perpendicolare) a 1MHz |
|
Modulo di Young (E) |
335 GPa |
|
Modulo del taglio (G) |
148,1 GPa |
|
Modulo in serie (k) |
240 GPa |
|
Coefficienti elastici |
C11=496C12=164C13=115 |
|
Limite elastico |
275 MPa (40.000 PSI) |
|
Rapporto di Poisson |
0,25 |
|
Orientamento |
R-aereo, C-aereo, Un-aereo, M.-aereo o un orientamento specificato |
|
Tolleranza di orientamento |
± 0.3° |
|
Diametro |
2 pollici, 3 pollici, 4 pollici, 6 pollici, 8 pollici o altri |
|
Tolleranza del diametro |
0.1mm per 2 pollici, 0.2mm per 3 pollici, 0.3mm per 4 pollici, 0.5mm per 6 pollici |
|
Spessore |
0.25mm, 0.33mm, 0.43mm, 0.65mm, 1mm o altri; |
|
Tolleranza di spessore |
25μm |
|
Lunghezza piana primaria |
16.0±1.0mm per 2 pollici, 22.0±1.0mm per 3 pollici, 30.0±1.5mm per 4 pollici, 47.5/50.0±2.0mm per 6 pollici |
|
Orientamento piano primario |
± 0.2° dell'Un-aereo (1 1-2 0); C-aereo (0 0-0 1) ± 0.2°, C-asse sporgente 45 +/- 2° |
|
TTV |
≤10µm per 2 pollici, ≤15µm per 3 pollici, ≤20µm per 4 pollici, ≤25µm per 6 pollici |
|
ARCO |
≤10µm per 2 pollici, ≤15µm per 3 pollici, ≤20µm per 4 pollici, ≤25µm per 6 pollici |
|
Front Surface |
Epi-lucidato (Ra< 0=""> |
|
Superficie posteriore |
Terra fine (Ra=0.6μm~1.4μm) o Epi-lucidato |
|
Imballaggio |
Imballato nell'ambiente della stanza pulita della classe A 100 |
Controllo di accettazione
1. Il prodotto è fragile. Lo abbiamo imballato adeguatamente e lo abbiamo identificato fragile. Consegniamo attraverso le società precise nazionali ed internazionali eccellenti per assicurare la qualità del trasporto.
2. Dopo la ricezione delle merci, tratti prego con attenzione e controllare se il cartone esterno è in buone condizioni. Apra con attenzione il cartone esterno e controlli se le scatole di imballaggio sono allineate. Prenda un'immagine prima che le eliminiate.
3. Apra prego l'imballaggio sotto vuoto in una stanza pulita quando i prodotti devono applicarsi.
4. Se i prodotti sono trovati nocivi durante il corriere, prenda prego un'immagine o registri un video immediatamente. Non prenda i prodotti nocivi dalla scatola d'imballaggio! Contattici immediatamente e risolveremo bene il problema.
