4" 6" 8" singolo Crystal Wafer Semiconductor Crystal HANNO VISTO/grado ottico

4" 6" 8" singolo Crystal Wafer Semiconductor Crystal HANNO VISTO/grado ottico

Dettagli:

Luogo di origine: La CINA
Marca: BonTek
Certificazione: ISO:9001
Numero di modello: Crystal Quartz singolo

Termini di pagamento e spedizione:

Quantità di ordine minimo: 5 pezzi
Prezzo: Negotiable
Imballaggi particolari: La cassetta/barattolo, ha messo in un cartone con la schiuma del PE.
Tempi di consegna: 1-4 settimane
Termini di pagamento: T/T, Western Union
Capacità di alimentazione: 100000 pezzi/mese
Miglior prezzo Contatto

Informazioni dettagliate

Materiale: Crystal Quartz singolo Dimensione: 2", 3", 4", 6", 8" o come richiesto
Angolo di taglio: X, Y, Z, A, BT, st, BT, Sc, ecc. Spessore: 0.08mm - 10mm
Superficie: Doppia lucidatura laterale, singola lucidatura laterale, rivestimento, incissione all'acquaforte Applicazione: controllo di frequenza/selezione/QMEMS di frequenza
Seme: Senza semi/Withseed Grado: SEGA / Ottico
Evidenziare:

8" wafer di monocristallo

,

4" cristallo a semiconduttore

,

6" wafer di monocristallo

Descrizione di prodotto

4" 6" 8" singolo Crystal Wafer Semiconductor Crystal HANNO VISTO/grado ottico

I singoli wafer/spazii in bianco di Crystal Quartz sono fatti del cristallo di quarzo sintetico. Ha buon effetto piezoelettrico ed è ampiamente usato nel controllo di frequenza della sincronizzazione, nella selezione di frequenza e in QMEMS. Altre applicazioni includono VCXO, TCXO, OCXO ecc.

Caratteristiche materiali

Materiale

Grado piezo-elettrico/ottico

Q-valore

1.8x10^6 minimo, 2.4x10^6 alle norme di IEC 3.0x10^6

ECD

㎡ massimo di 2 /c, 10/c㎡, 30/c㎡ massimo, 100/c㎡ massimo, 300/c㎡ massimo;

Quarzo spazzato

Densità delle inclusioni

Ia, Ib, I, II, III gradi

Spazzato

Sia Z pura che Y Antivari disponibile, con o senza quarzo spazzato


Capacità d'elaborazione - spazii in bianco

Taglia il tipo (orientamento) X, Y, Z, A, BT, CT ET, distacco, la GT, NT, FC, Sc, l'IT, CA, Poiché, st, la TA degli ST, NT RT, LC…, ecc
Tolleranza di angolo (±) Angolo di teta: ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, ecc.
Phi Angle: ′ ±5, ′ ±10, ′ ±15, ′ ±30,…, ecc.
Dimensione Rotondo (3.0mm~8")/quadrato (1.6x1.6mm~48x48mm o più grande)/SMD (1.2x2.4mm qui sopra)
Tolleranza di dimensione (±) ±0.01mm, +/-0.005mm, +/-0.0005mm, secondo la dimensione
Spessore di frequenza 1 megahertz fino a 54Mhz per il fondamento tagliato; Fino a 70Mhz incidendo
Piano Per richiesto: il piano sarà perpendicolare all'ascissa all'interno del grado ±10
Rifinitura di superficie #1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Ha lucidato (ossido del cerio) & ha inciso lo Std
Tratto Fondamento; Terzo tratto (terzo); Quinto tratto (quinto)
Contorno (diottrico) Plano-convesso: 0,5 biconvessi diottrici dioptric~10: 10 dioptric~15 diottrici

Capacità d'elaborazione - wafer

Diametro 3" (76.2mm) 4" (100mm) 6" (150mm) 8" (200mm)
Spessore min-su di 0.08mm min-su di 0.10mm min di 0.20mm - su minuto di 0.35mm
Piano primario 22mm 32mm 42.5mm 57.5mm o tacca
Superficie LTV (5mmx5mm) <1>TTV <1>
Arco -30 Filo di ordito <40>
Tipo di superficie SSP/DSP Criteri del bordo R=0.2mm o Bullnose
Ra laterale lucidato <0>Criteri laterali posteriori 0.2-0.5µm o come su misura

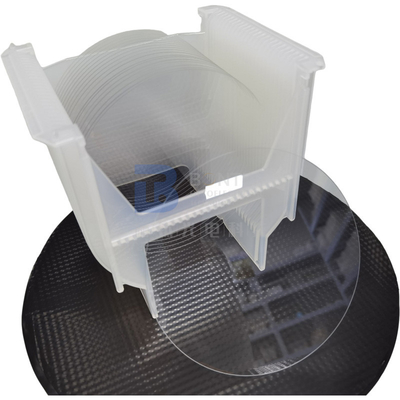

4" 6" 8" singolo Crystal Wafer Semiconductor Crystal HANNO VISTO/grado ottico 04" 6" 8" singolo Crystal Wafer Semiconductor Crystal HANNO VISTO/grado ottico 1

4" 6" 8" singolo Crystal Wafer Semiconductor Crystal HANNO VISTO/grado ottico 2

Controllo di accettazione

4" 6" 8" singolo Crystal Wafer Semiconductor Crystal HANNO VISTO/grado ottico 3

1. Il prodotto è fragile. Lo abbiamo imballato adeguatamente e lo abbiamo identificato fragile. Consegniamo attraverso le società precise nazionali ed internazionali eccellenti per assicurare la qualità del trasporto.

2. Dopo la ricezione delle merci, tratti prego con attenzione e controllare se il cartone esterno è in buone condizioni. Apra con attenzione il cartone esterno e controlli se le scatole di imballaggio sono allineate. Prenda un'immagine prima che le eliminiate.

3. Apra prego l'imballaggio sotto vuoto in una stanza pulita quando i prodotti devono applicarsi.

4. Se i prodotti sono trovati nocivi durante il corriere, prenda prego un'immagine o registri un video immediatamente. Non prenda i prodotti nocivi dalla scatola d'imballaggio! Contattici immediatamente e risolveremo bene il problema.
