2" Y tagliato X tagliato senza semi di DSL singolo Crystal Quartz Wafer per il semiconduttore

2" Y tagliato X tagliato senza semi di DSL singolo Crystal Quartz Wafer per il semiconduttore

Dettagli:

Luogo di origine: La CINA
Marca: BonTek
Certificazione: ISO:9001
Numero di modello: Crystal Quartz singolo

Termini di pagamento e spedizione:

Quantità di ordine minimo: 5 pezzi
Prezzo: Negotiable
Imballaggi particolari: La cassetta/barattolo, ha messo in un cartone con la schiuma del PE.
Tempi di consegna: 1-4 settimane
Termini di pagamento: T/T, Western Union
Capacità di alimentazione: 100000 pezzi/mese
Miglior prezzo Contatto

Informazioni dettagliate

Materiale: Crystal Quartz singolo Dimensione: 2", 3", 4", 6", 8" o come richiesto
Angolo di taglio: X, Y, Z, A, BT, st, BT, Sc, ecc. Spessore: 0.08mm - 10mm
Superficie: Doppia lucidatura laterale, singola lucidatura laterale, rivestimento, incissione all'acquaforte Applicazione: controllo di frequenza/selezione/QMEMS di frequenza
Evidenziare:

2" singolo Crystal Quartz Wafer

,

wafer a semiconduttore di 10mm

,

DSL singolo Crystal Quartz Wafer senza semi

Descrizione di prodotto

I wafer/spazii in bianco del quarzo di monocristallo sono fatti del cristallo di quarzo sintetico. Ha buon effetto piezoelettrico ed è ampiamente usato nel controllo di frequenza della sincronizzazione, nella selezione di frequenza e in QMEMS. Le applicazioni di avanguardia includono VCXO, TCXO, OCXO

Caratteristiche materiali

Materiale Grado piezo-elettrico/ottico
Q-valore 1.8x10^6 minimo, 2.4x10^6 alle norme di IEC 3.0x10^6
ECD ² massimo di 2 /cm, ² di 10/cm, ² massimo di 30/cm, ² massimo di 100/cm, ² massimo di 300/cm; Quarzo spazzato
Densità delle inclusioni Ia, Ib, I, II, III gradi
Spazzato Sia Z pura che Y Antivari disponibile, con o senza quarzo spazzato

capacità d'elaborazione - spazii in bianco

Taglia il tipo (orientamento) X, Y, Z, A, BT, CT ET, distacco, la GT, NT, FC, Sc, l'IT, CA, Poiché, st, la TA degli ST, NT RT, LC…, ecc
Tolleranza di angolo (±) Angolo di teta: ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, ecc.
Phi Angle: ′ ±5, ′ ±10, ′ ±15, ′ ±30,…, ecc.
Dimensione Rotondo (3.0mm~8")/quadrato (1.6x1.6mm~48x48mm o più grande)/SMD (1.2x2.4mm qui sopra)
Tolleranza di dimensione (±) ±0.01mm, +/-0.005mm, +/-0.0005mm, secondo la dimensione
Spessore di frequenza 1 megahertz fino a 54Mhz per il fondamento tagliato; Fino a 70Mhz incidendo
Piano Per richiesto: il piano sarà perpendicolare all'ascissa all'interno del grado ±10
Rifinitura di superficie #1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Ha lucidato (ossido del cerio) & ha inciso lo Std
Tratto Fondamento; Terzo tratto (terzo); Quinto tratto (quinto)
Contorno (diottrico) Plano-convesso: 0,5 biconvessi diottrici dioptric~10: 10 dioptric~15 diottrici

capacità d'elaborazione - wafer

Diametro 3" (76.2mm) 4" (100mm) 6" (150mm) 8" (200mm)
Spessore min-su di 0.08mm min-su di 0.10mm min di 0.20mm - su minuto di 0.35mm
Piano primario 22mm 32mm 42.5mm 57.5mm o tacca
Superficie LTV (5mmx5mm) <1>TTV <1>
Arco -30 Filo di ordito <40>
Tipo di superficie SSP/DSP Criteri del bordo R=0.2mm o Bullnose
Ra laterale lucidato <0>Criteri laterali posteriori

Generale è 0.2-0.5µm o così su misura

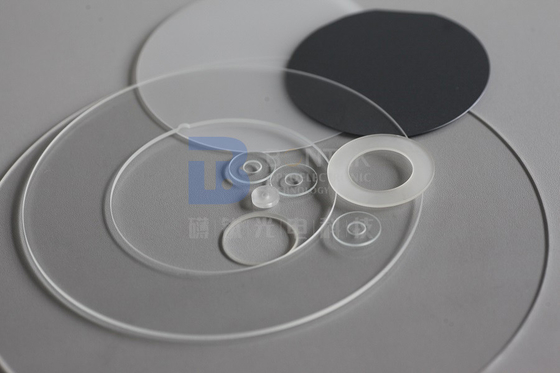

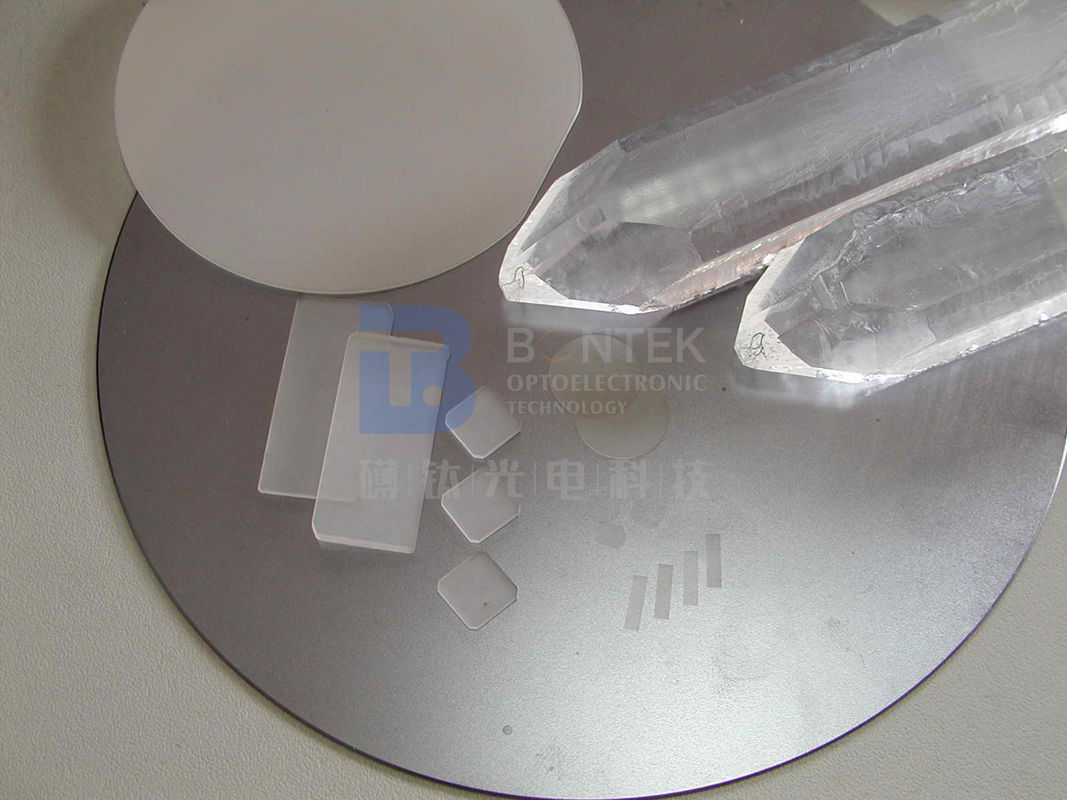

2" Y tagliato X tagliato senza semi di DSL singolo Crystal Quartz Wafer per il semiconduttore 02" Y tagliato X tagliato senza semi di DSL singolo Crystal Quartz Wafer per il semiconduttore 12" Y tagliato X tagliato senza semi di DSL singolo Crystal Quartz Wafer per il semiconduttore 2

2" Y tagliato X tagliato senza semi di DSL singolo Crystal Quartz Wafer per il semiconduttore 32" Y tagliato X tagliato senza semi di DSL singolo Crystal Quartz Wafer per il semiconduttore 42" Y tagliato X tagliato senza semi di DSL singolo Crystal Quartz Wafer per il semiconduttore 5

2" Y tagliato X tagliato senza semi di DSL singolo Crystal Quartz Wafer per il semiconduttore 6

FAQ:

  1. Q: Che cosa sono i prodotti voi pricipalmente lavorare sopra?

: Ci esaminiamo come lo specialista piezo-elettrico del wafer. Siamo il primissimo da lavorare con singolo Crystal Quartz in Cina circa 30 anni fa. Poi facciamo un passo gradualmente nel campo del vetro di LiNbO3, di LiTaO3, di quarzo, di LGS, di CTGS ecc. In particolare, se state cercando un fornitore piezo-elettrico del quarzo, siamo l'ultima scelta! Delocalizziamo milioni di spazii in bianco del quarzo ogni anno perché padroneggiamo A, tagli dell'IT e dello Sc con precisione superiore di angolo.

  1. Q: Potete accettare la personalizzazione del prodotto?

: Sì, naturalmente. Possiamo fabbricare secondo la vostra richiesta. Inoltre, siamo così con esperienza con i wafer piezo-elettrici che possiamo fornirgli i suggerimenti pertinenti se non siete 100% sicuro circa la vostra scelta. Inoltre, abbiamo alcuni wafer standard in azione, prego controlliamo con noi.

  1. Q: Potete consegnare le merci via il nostro agente del corriere?

: Sì, vi suggeriremmo per andare con l'agente che del corriere avete una conoscenza di con (DHL, Fedex, UPS ecc.). Possiamo spedire via il vostro conto. E, naturalmente, imballeremo sicuro i prodotti nella dimensione accettabile per aiutarvi a comprimere il costo della spedizione. Se ci avete bisogno di di prendere la cura del trasporto, non è inoltre un problema. Inoltre abbiamo buon sconto con le società di corriere internazionali.

  1. Q: Come potete garantirci ottenete che cosa vogliamo sicuro?

: I prodotti del wafer sono fragili ed a volte costosi. L'ultima cosa, come il produttore, vogliamo vedere siamo i prodotti che facciamo siamo stati danneggiati durante il corriere. Di conseguenza, imballeremo adeguatamente i wafer e li metteremo in un cartone adeguato riempito di spugna dell'amplificatore. Tuttavia, gli incidenti sono a volte inevitabili. Così, segua prego «i punti del controllo di accettazione» indicati nei disegni qui sotto. Se accaduto indesiderato, noi darà il riempimento o rimborserà se seguite i punti di controllo.

  1. Q: Possiamo visitare la vostra fabbrica?

: Sicuro. L'ispezione di fabbrica è importante per l'acquisto della grande quantità e la cooperazione a lungo termine. La discussione faccia a faccia è cui noi principalmente sicuri con. Durante gli anni scorsi, i personaggi intorno al mondo hanno testimoniato il nostro progresso nell'accumulazione della fabbrica. Attualmente, dovuto la pandemia Covid-19, inoltre abbiamo avuti l'esperienza nella videoconferenza con i compratori globali.

Controllo di accettazione

2" Y tagliato X tagliato senza semi di DSL singolo Crystal Quartz Wafer per il semiconduttore 7

1. Il prodotto è fragile. Lo abbiamo imballato adeguatamente e lo abbiamo identificato fragile. Consegniamo attraverso le società precise nazionali ed internazionali eccellenti per assicurare la qualità del trasporto.

2. Dopo la ricezione delle merci, tratti prego con attenzione e controllare se il cartone esterno è in buone condizioni. Apra con attenzione il cartone esterno e controlli se le scatole di imballaggio sono allineate. Prenda un'immagine prima che le eliminiate.

3. Apra prego l'imballaggio sotto vuoto in una stanza pulita quando i prodotti devono applicarsi.

4. Se i prodotti sono trovati nocivi durante il corriere, prenda prego un'immagine o registri un video immediatamente. Non prenda i prodotti nocivi dalla scatola d'imballaggio! Contattici immediatamente e risolveremo bene il problema.
