Wafer a 8 pollici LiNbO3 Z tagliati 128 gradi Y tagliati e per i dispositivi di Wave acustico di superficie
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | BonTek |
| Certificazione: | ISO:9001, ISO:14001 |
| Numero di modello: | Niobato di litio (LiNbO3) |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 2 PCS |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Pacchetto del barattolo della cassetta, chiuso sotto vuoto |
| Tempi di consegna: | 1-4 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 10000 pc/mese |
|
Informazioni dettagliate |
|||
| Materiale: | Wafer LiNbO3 | Grado: | SEGA, Ottico |
|---|---|---|---|
| Diametro: | A 8 pollici | Orientamento: | Taglio Z, taglio 128Y |
| Spessore: | 350um, 500um, 1000um | Superficie: | DSP, SSP |
| Rugosità: | Ra<1nm | Applicazione: | Filtro SAW, trasduttore ad ultrasuoni |
| Evidenziare: | Wafer a 8 pollici LiNbO3,Wafer del niobato di litio della SEGA,Wafer ottico LiNbO3 |
||
Descrizione di prodotto

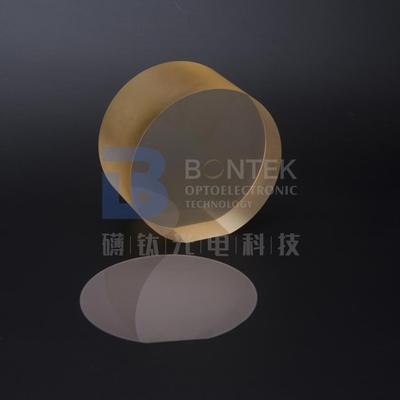

Wafer a 8 pollici LiNbO3 128°Y-cut del grande diametro e Z tagliato per i dispositivi di Wave acustico di superficie
Il niobato di litio (LiNbO3) è cristallo traslucido incolore o leggermente giallastro, con la struttura esagonale di R3C, densità di 4.64×10^3kg/m3, una durezza di 5~5.5, punto di fusione di 1253℃, la temperatura di Mohs di curie a 1210℃. Il monocristallo del niobato di litio è un genere di ferroelettrico con l'alto coefficiente di coppia elettromeccanico e la perdita bassa della propagazione, che possono essere usati per fare i dispositivi dell'onda acustica di superficie (SEGA) con la larghezza di banda fino a 50%. Le proprietà dell'onda acustica di superficie (SEGA) dei materiali di monocristallo LiNbO3 sono strettamente connesse alla sua direzione della propagazione e di orientamento. Secondo la direzione tagliata differente della propagazione e di angolo, la sua velocità della propagazione della SEGA è 3400~4000m/s, il coefficiente di coppia elettromeccanico è 0%~5.6% ed il coefficiente di temperatura è -1.1~-95.6 (10^-6/℃).
L'obiettivo di sviluppo di niobato di litio (LiNbO3) poichè la SEGA della prossima generazione ed il materiale ottico è sempre di produrre i wafer del più grande diametro per soddisfare le richieste del produttore. BonTek vede la tendenza e divide il valore, presentante i wafer a 8 pollici di LN per 128°Y-cut ed i wafer Z tagliati e a 6 pollici di LN per tutti gli angoli tagliati!
|
Materiale |
8" wafer del niobato di litio |
|
Orientamento |
Z tagliato o Y128°-cut |
|
Finitura superficia |
Lucidatura singola o doppia dei lati (DLP/SLP/SSP/DSP tutto il disponibile) |
|
Spessore |
0.35mm, 0.50mm, 1.00mm |
|
TTV |
< 5=""> |
|
ARCO |
± 40um |
|
Filo di ordito |
< 80=""> |
|
Appartamenti di orientamento |
Tacca standard dei semi |
|
Ra laterale lucidato |
Ra di rugosità<10a> |
|
Criteri laterali posteriori |
Ra di rugosità: 0.5-1.0µm GC#1000 |
|
Arrotondamento del bordo |
Soddisfacente rispetto alla norma dei SEMI M1.2/riferisca a IEC62276 |
|
Crystal Sturucture |
Trigonal, gruppo di spazio R3c, gruppo del punto 3m |
|
Punto di fusione |
1253℃ |
|
Durezza di Mohs |
5 |
|
Densità |
4.64g/cm3 |
|
Deliquescenza |
Nessuno |
|
Omogeneità ottica |
~5x10-5/cm |
|
Gamma della trasparenza |
420-5200nm |
|
Coefficiente di assorbimento |
~0.1%/cm @1064nm |
|
Indici di rifrazione @1064nm |
Ne =2.146, no = 2.220@1300nm Ne =2.156, no = 2.232@1064nm Ne =2.203, no = 2.286@632.8nm |
|
Coefficienti di espansione termica (a℃ 25) |
//a, 2.0x10-6/K //a, 2.2x10-6/K |
|
Coefficienti di conducibilità termica |
38 W/m/K a 25℃ |
|
Coefficienti ottici termici |
dno/dT =-0.874/K di x 10-6a1.4μm dne/dT =39.073/K di x 10-6a1.4μm |
|
Le equazioni di Sellmeier (λ nel μm) |
nessun 2=4.9048+0.11768/(λ2-0,04750)-0.027169λ2 Ne 2=4.5820+0.099169/(λ2-0,04443)-0.02195λ2 |
FAQ:
- Q: Che cosa sono i prodotti voi pricipalmente lavorare sopra?
: Ci esaminiamo come lo specialista piezo-elettrico del wafer. Siamo il primissimo da lavorare con singolo Crystal Quartz in Cina circa 30 anni fa. Poi facciamo un passo gradualmente nel campo del vetro di LiNbO3, di LiTaO3, di quarzo, di LGS, di CTGS ecc. In particolare, se state cercando un fornitore piezo-elettrico del quarzo, siamo l'ultima scelta! Delocalizziamo milioni di spazii in bianco del quarzo ogni anno perché padroneggiamo A, tagli dell'IT e dello Sc con precisione superiore di angolo.
- Q: Potete accettare la personalizzazione del prodotto?
: Sì, naturalmente. Possiamo fabbricare secondo la vostra richiesta. Inoltre, siamo così con esperienza con i wafer piezo-elettrici che possiamo fornirgli i suggerimenti pertinenti se non siete 100% sicuro circa la vostra scelta. Inoltre, abbiamo alcuni wafer standard in azione, prego controlliamo con noi.
- Q: Potete consegnare le merci via il nostro agente del corriere?
: Sì, vi suggeriremmo per andare con l'agente che del corriere avete una conoscenza di con (DHL, Fedex, UPS ecc.). Possiamo spedire via il vostro conto. E, naturalmente, imballeremo sicuro i prodotti nella dimensione accettabile per aiutarvi a comprimere il costo della spedizione. Se ci avete bisogno di di prendere la cura del trasporto, non è inoltre un problema. Inoltre abbiamo buon sconto con le società di corriere internazionali.
- Q: Come potete garantirci ottenete che cosa vogliamo sicuro?
: I prodotti del wafer sono fragili ed a volte costosi. L'ultima cosa, come il produttore, vogliamo vedere siamo i prodotti che facciamo siamo stati danneggiati durante il corriere. Di conseguenza, imballeremo adeguatamente i wafer e li metteremo in un cartone adeguato riempito di spugna dell'amplificatore. Tuttavia, gli incidenti sono a volte inevitabili. Così, segua prego «i punti del controllo di accettazione» indicati nei disegni qui sotto. Se accaduto indesiderato, noi darà il riempimento o rimborserà se seguite i punti di controllo.
- Q: Possiamo visitare la vostra fabbrica?
: Sicuro. L'ispezione di fabbrica è importante per l'acquisto della grande quantità e la cooperazione a lungo termine. La discussione faccia a faccia è cui noi principalmente sicuri con. Durante gli anni scorsi, i personaggi intorno al mondo hanno testimoniato il nostro progresso nell'accumulazione della fabbrica. Attualmente, dovuto la pandemia Covid-19, inoltre abbiamo avuti l'esperienza nella videoconferenza con i compratori globali.
Controllo di accettazione
- Il prodotto è fragile. Lo abbiamo imballato adeguatamente e lo abbiamo identificato fragile. Consegniamo attraverso le società precise nazionali ed internazionali eccellenti per assicurare la qualità del trasporto.
- Dopo la ricezione delle merci, tratti prego con attenzione e controllare se il cartone esterno è in buone condizioni. Apra con attenzione il cartone esterno e controlli se le scatole di imballaggio sono allineate. Prenda un'immagine prima che le eliminiate.
- Apra prego l'imballaggio sotto vuoto in una stanza pulita quando i prodotti devono applicarsi.
- Se i prodotti sono trovati nocivi durante il corriere, prenda prego un'immagine o registri un video immediatamente. Non prenda i prodotti nocivi dalla scatola d'imballaggio! Contattici immediatamente e risolveremo bene il problema.
