Grado ottico del wafer singolo o doppio dello stimolante LiNbO3 con il livello di impurità riduttore

Grado ottico del wafer singolo o doppio dello stimolante LiNbO3 con il livello di impurità riduttore

Dettagli:

Luogo di origine: La CINA
Marca: BonTek
Certificazione: ISO:9001, ISO:14001
Numero di modello: Niobato di litio (LiNbO3)

Termini di pagamento e spedizione:

Quantità di ordine minimo: 2 PCS
Prezzo: Negotiable
Imballaggi particolari: Pacchetto del barattolo della cassetta, chiuso sotto vuoto
Tempi di consegna: 1-4 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000 pc/mese
Miglior prezzo Contatto

Informazioni dettagliate

Materiale: Wafer LiNbO3 Grado: Grado ottico
Diametro.: 3'', 4'', 6'', 8'' Tipo di taglio: Taglio X, Taglio Z, Taglio Y, Taglio 64Y, Taglio 128Y
Spessore: 0.5mm, 1mm Superficie: Doppio lato polacco
Fare: MgO, Er, Fe Rugosità: Ra<1nm
Evidenziare:

Doppio wafer dello stimolante LiNbO3

,

Singolo wafer dello stimolante del niobato di litio

,

wafer LiNbO3 di 0.5mm

Descrizione di prodotto

Grado ottico del wafer singolo o doppio dello stimolante LiNbO3 con il livello di impurità riduttore

Il niobato di litio (LiNbO3) è un materiale fotoelettrico utile. Il materiale non solo ha proprietà piezoelettriche, ottiche e fotoelastiche uniche, ma inoltre ha buona stabilità meccanica e chimica. È un materiale molto attraente nel campo dell'ottica integrata a causa delle sue proprietà ottiche elettroottiche, acustoottiche e non lineari eccellenti.

BonTek offre fino a 6" di diametro, materiale ottico del grado LN di monocristallo che riduce i livelli di impurità. Altre specifiche sono disponibili sui wafer verniciati: Er: LN, MgO: LN e Fe: LN.

Le direzioni più comunemente usate dell'onda acustica di superficie sono YZ-CUT e 128° Y tagliati, che sono più adatti per la TV che trasmette e che riceve l'elaborazione dei segnali. Il 128°Y-cut con la propagazione di X è considerato di avere il più basso livello del segnale spurio.

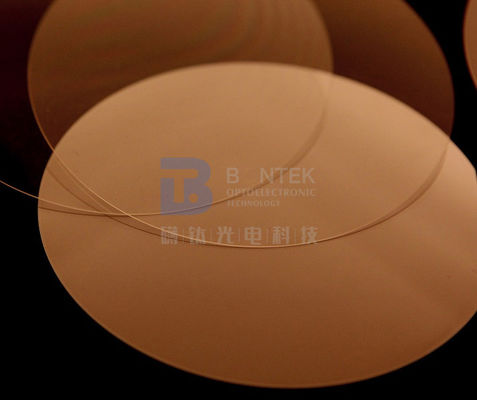

Grado ottico del wafer singolo o doppio dello stimolante LiNbO3 con il livello di impurità riduttore 0Grado ottico del wafer singolo o doppio dello stimolante LiNbO3 con il livello di impurità riduttore 1Grado ottico del wafer singolo o doppio dello stimolante LiNbO3 con il livello di impurità riduttore 2

Materiale

3" 4" 6" 8" wafer di LN (sega/grado ottico)

Orientamento

X / Z/Y41 °/Y64 °/Y128 °/YZ/YX o su misura

Impiegati di curie

°C 1142 del ±3del°C

Verniciato con

Er, il MgO, singolo o doppio ha verniciato disponibile

Finitura superficia

lucidatura singola o doppia dei lati

(DLP/SLP/SSP/DSP tutto il disponibile)

Spessore

0.18/0.25/0.35/0.50/1.00 + millimetro

TTV

< 1="">

ARCO

± (25µm ~40um)

Filo di ordito

<>

LTV (5mmx5mm)

<1>

PLTV (<0>

98%(5mm*5mm)conilbordodi2mmescluso

Bordo

Compl't con i SEMI M1.2@with GC800# .regular alla C ha scritto

Appartamenti di orientamento

disponibile, per richiesta

Ra laterale lucidato

Ra di rugosità<>

Criteri laterali posteriori

Ra di rugosità: 0.5-1.0µm GC#1000

Arrotondamento del bordo

Soddisfacente rispetto alla norma dei SEMI M1.2/riferisca a IEC62276

Crepe, segni della sega, macchie

Nessuno

Metodo di crescita

Metodo di Czochralski

Sistema cristallino

M3

Costante delle cellule di unità

a=b=5.148Å c=13.863 Å

Punto di fusione (℃)

1250

Densità (g/cm3)

4,64

Durezza

5 (Mohs)

Indice di rifrazione

no=2.286 ne=2.203 a 632.8nm

Coefficiente non lineare

d33=34.45, d31=d15=5.95, d22=13.07 (pmv-1)

Coefficiente di Denko

γ13=8.6, γ22=3.4, γ33=30.8, γ51=28.0, γ22=6.00 (pmv-1)

Trasmissione ottica

370 ~ 5000nm e >68% a 632.8nm

Espansione termica

a11=15.4×10^-6/K, a33=7.5×10^-6/K


Grado ottico del wafer singolo o doppio dello stimolante LiNbO3 con il livello di impurità riduttore 3

Grado ottico del wafer singolo o doppio dello stimolante LiNbO3 con il livello di impurità riduttore 4

FAQ:

  1. Q: Che cosa sono i prodotti voi pricipalmente lavorare sopra?

: Ci esaminiamo come lo specialista piezo-elettrico del wafer. Siamo il primissimo da lavorare con singolo Crystal Quartz in Cina circa 30 anni fa. Poi facciamo un passo gradualmente nel campo del vetro di LiNbO3, di LiTaO3, di quarzo, di LGS, di CTGS ecc. In particolare, se state cercando un fornitore piezo-elettrico del quarzo, siamo l'ultima scelta! Delocalizziamo milioni di spazii in bianco del quarzo ogni anno perché padroneggiamo A, tagli dell'IT e dello Sc con precisione superiore di angolo.

  1. Q: Potete accettare la personalizzazione del prodotto?

: Sì, naturalmente. Possiamo fabbricare secondo la vostra richiesta. Inoltre, siamo così con esperienza con i wafer piezo-elettrici che possiamo fornirgli i suggerimenti pertinenti se non siete 100% sicuro circa la vostra scelta. Inoltre, abbiamo alcuni wafer standard in azione, prego controlliamo con noi.

  1. Q: Potete consegnare le merci via il nostro agente del corriere?

: Sì, vi suggeriremmo per andare con l'agente che del corriere avete una conoscenza di con (DHL, Fedex, UPS ecc.). Possiamo spedire via il vostro conto. E, naturalmente, imballeremo sicuro i prodotti nella dimensione accettabile per aiutarvi a comprimere il costo della spedizione. Se ci avete bisogno di di prendere la cura del trasporto, non è inoltre un problema. Inoltre abbiamo buon sconto con le società di corriere internazionali.

  1. Q: Come potete garantirci ottenete che cosa vogliamo sicuro?

: I prodotti del wafer sono fragili ed a volte costosi. L'ultima cosa, come il produttore, vogliamo vedere siamo i prodotti che facciamo siamo stati danneggiati durante il corriere. Di conseguenza, imballeremo adeguatamente i wafer e li metteremo in un cartone adeguato riempito di spugna dell'amplificatore. Tuttavia, gli incidenti sono a volte inevitabili. Così, segua prego «i punti del controllo di accettazione» indicati nei disegni qui sotto. Se accaduto indesiderato, noi darà il riempimento o rimborserà se seguite i punti di controllo.

  1. Q: Possiamo visitare la vostra fabbrica?

: Sicuro. L'ispezione di fabbrica è importante per l'acquisto della grande quantità e la cooperazione a lungo termine. La discussione faccia a faccia è cui noi principalmente sicuri con. Durante gli anni scorsi, i personaggi intorno al mondo hanno testimoniato il nostro progresso nell'accumulazione della fabbrica. Attualmente, dovuto la pandemia Covid-19, inoltre abbiamo avuti l'esperienza nella videoconferenza con i compratori globali.

Controllo di accettazione

Grado ottico del wafer singolo o doppio dello stimolante LiNbO3 con il livello di impurità riduttore 5

  • Il prodotto è fragile. Lo abbiamo imballato adeguatamente e lo abbiamo identificato fragile. Consegniamo attraverso le società precise nazionali ed internazionali eccellenti per assicurare la qualità del trasporto.

  • Dopo la ricezione delle merci, tratti prego con attenzione e controllare se il cartone esterno è in buone condizioni. Apra con attenzione il cartone esterno e controlli se le scatole di imballaggio sono allineate. Prenda un'immagine prima che le eliminiate.

  • Apra prego l'imballaggio sotto vuoto in una stanza pulita quando i prodotti devono applicarsi.

  • Se i prodotti sono trovati nocivi durante il corriere, prenda prego un'immagine o registri un video immediatamente. Non prenda i prodotti nocivi dalla scatola d'imballaggio! Contattici immediatamente e risolveremo bene il problema.
