wafer di 1nm LiNbO3 utilizzato nelle regioni visibili di Mezzo infrarosso e vicine all'infrarosso

wafer di 1nm LiNbO3 utilizzato nelle regioni visibili di Mezzo infrarosso e vicine all'infrarosso

Dettagli:

Luogo di origine: La CINA
Marca: BonTek
Certificazione: ISO:9001, ISO:14001
Numero di modello: Niobato di litio (LiNbO3)

Termini di pagamento e spedizione:

Quantità di ordine minimo: 2 PCS
Prezzo: Negotiable
Imballaggi particolari: Pacchetto del barattolo della cassetta, chiuso sotto vuoto
Tempi di consegna: 1-4 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000 pc/mese
Miglior prezzo Contatto

Informazioni dettagliate

Materiale: Wafer LiNbO3 Grado: Ottico, grado della SEGA
Dimensione: Diametri 3", 4", 6", 8" O 10×10mm, 20×20mm Angolo di taglio: Taglio X, Taglio Z, Taglio Y, Taglio 36Y, Taglio 128Y
Spessore: 1mm, 2mm Finitura superficia: DSP, SSP, giro
Verniciatura: MgO, Er, Fe, Er: MgO Rugosità: Ra<1nm
Evidenziare:

wafer di 1nm LiNbO3

,

Wafer a 8 pollici del niobato di litio

,

Wafer di Ra Roughness LiNbO3

Descrizione di prodotto

Wafer di rugosità 1nm LiNbO3 del Ra utilizzato nelle regioni visibili, vicine all'infrarosso e di Mezzo infrarosso

Il niobato di litio è trasparente fra μm 0,25 e 5,3. Può essere utilizzato nelle regioni visibili, vicine all'infrarosso e di mezzo infrarosso. Come tutto il ferroelettrico, il niobato di litio ha gli effetti piezoelettrici, gli effetti ottici non lineari, gli effetti fotoelastici ed effetti di Pockels (effetti elettroottici lineari). Che cosa prepara il niobato di litio stare fuori è che i coefficienti che caratterizzano questi effetti sono parecchie volte più grandi di quelli di simile ferroelectrics, che favorisce la sua applicazione in varie applicazioni.

A causa del suo alto coefficiente elettroottico, il niobato di litio è utilizzato nei modulatori ottici di fase e di ampiezza, nelle batterie di Pockels e nei modulatori del Q-commutatore del laser. Le proprietà ottiche non lineari di niobato di litio renderlo adatto ad oscillatori parametrici ottici e ad amplificatori parametrici con l'ampia lunghezza d'onda. Il niobato di litio è la migliore scelta per il secondo generatore armonico in ND di 1,064 μm: Laser di YAG e 1,3, 1,55 laser a semiconduttore del μm. È considerevole che il niobato di litio undoped ha un indice di rifrazione molto alto di luce. Di conseguenza, l'ossido di magnesio ha verniciato i cristalli (MgO: LiNbO3) sono utilizzati nelle applicazioni del laser di alto potere. Hanno un'più alta soglia di danno del laser. Allo stesso tempo, la verniciatura non ha effetto sulle proprietà ottiche del cristallo.

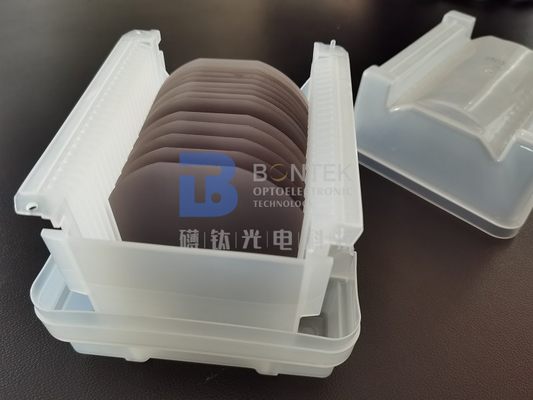

wafer di 1nm LiNbO3 utilizzato nelle regioni visibili di Mezzo infrarosso e vicine all'infrarosso 0wafer di 1nm LiNbO3 utilizzato nelle regioni visibili di Mezzo infrarosso e vicine all'infrarosso 1wafer di 1nm LiNbO3 utilizzato nelle regioni visibili di Mezzo infrarosso e vicine all'infrarosso 2

Materiale

3" 4" 6" 8" wafer di LN (sega/grado ottico)

Orientamento

X / Z/Y41 °/Y64 °/Y128 °/YZ/YX o su misura

Impiegati di curie

°C 1142 del ±3del°C

Verniciatura

Er, il MgO, singolo o doppio ha verniciato disponibile

Finitura superficia

lucidatura singola o doppia dei lati

(DLP/SLP/SSP/DSP tutto il disponibile)

Spessore

0.18/0.25/0.35/0.50/1.00 + millimetro

TTV

< 1="">

ARCO

± (25µm ~40um)

Filo di ordito

<>

LTV (5mmx5mm)

<1>

PLTV (<0>

98%(5mm*5mm)conilbordodi2mmescluso

Bordo

Compl't con i SEMI M1.2@with GC800# .regular alla C ha scritto

Appartamenti di orientamento

disponibile, per richiesta

Ra laterale lucidato

Ra di rugosità<>

Criteri laterali posteriori

Ra di rugosità: 0.5-1.0µm GC#1000

Arrotondamento del bordo

Soddisfacente rispetto alla norma dei SEMI M1.2/riferisca a IEC62276

Crepe, segni della sega, macchie

Nessuno

Formula composta

LiNbO3

Peso molecolare

147,85

Punto di fusione

°C 1250

Densità

4,64 g/cm3

Solubilità in H2O

Insolubile

Indice di rifrazione

nessun 2,30, Ne 2,21 (589,2 nanometro, °C) 25

Crystal Phase/struttura

Trigonal

Conducibilità termica

5,6 W/m·K

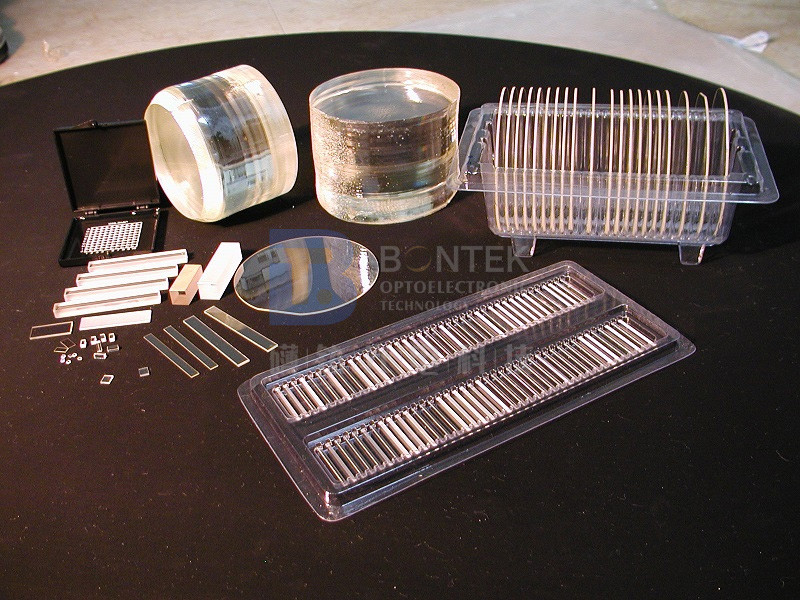

wafer di 1nm LiNbO3 utilizzato nelle regioni visibili di Mezzo infrarosso e vicine all'infrarosso 3

wafer di 1nm LiNbO3 utilizzato nelle regioni visibili di Mezzo infrarosso e vicine all'infrarosso 4

FAQ:

  1. Q: Che cosa sono i prodotti voi pricipalmente lavorare sopra?

: Ci esaminiamo come lo specialista piezo-elettrico del wafer. Siamo il primissimo da lavorare con singolo Crystal Quartz in Cina circa 30 anni fa. Poi facciamo un passo gradualmente nel campo del vetro di LiNbO3, di LiTaO3, di quarzo, di LGS, di CTGS ecc. In particolare, se state cercando un fornitore piezo-elettrico del quarzo, siamo l'ultima scelta! Delocalizziamo milioni di spazii in bianco del quarzo ogni anno perché padroneggiamo A, tagli dell'IT e dello Sc con precisione superiore di angolo.

  1. Q: Potete accettare la personalizzazione del prodotto?

: Sì, naturalmente. Possiamo fabbricare secondo la vostra richiesta. Inoltre, siamo così con esperienza con i wafer piezo-elettrici che possiamo fornirgli i suggerimenti pertinenti se non siete 100% sicuro circa la vostra scelta. Inoltre, abbiamo alcuni wafer standard in azione, prego controlliamo con noi.

  1. Q: Potete consegnare le merci via il nostro agente del corriere?

: Sì, vi suggeriremmo per andare con l'agente che del corriere avete una conoscenza di con (DHL, Fedex, UPS ecc.). Possiamo spedire via il vostro conto. E, naturalmente, imballeremo sicuro i prodotti nella dimensione accettabile per aiutarvi a comprimere il costo della spedizione. Se ci avete bisogno di di prendere la cura del trasporto, non è inoltre un problema. Inoltre abbiamo buon sconto con le società di corriere internazionali.

  1. Q: Come potete garantirci ottenete che cosa vogliamo sicuro?

: I prodotti del wafer sono fragili ed a volte costosi. L'ultima cosa, come il produttore, vogliamo vedere siamo i prodotti che facciamo siamo stati danneggiati durante il corriere. Di conseguenza, imballeremo adeguatamente i wafer e li metteremo in un cartone adeguato riempito di spugna dell'amplificatore. Tuttavia, gli incidenti sono a volte inevitabili. Così, segua prego «i punti del controllo di accettazione» indicati nei disegni qui sotto. Se accaduto indesiderato, noi darà il riempimento o rimborserà se seguite i punti di controllo.

  1. Q: Possiamo visitare la vostra fabbrica?

: Sicuro. L'ispezione di fabbrica è importante per l'acquisto della grande quantità e la cooperazione a lungo termine. La discussione faccia a faccia è cui noi principalmente sicuri con. Durante gli anni scorsi, i personaggi intorno al mondo hanno testimoniato il nostro progresso nell'accumulazione della fabbrica. Attualmente, dovuto la pandemia Covid-19, inoltre abbiamo avuti l'esperienza nella videoconferenza con i compratori globali.

Controllo di accettazione

wafer di 1nm LiNbO3 utilizzato nelle regioni visibili di Mezzo infrarosso e vicine all'infrarosso 5

  • Il prodotto è fragile. Lo abbiamo imballato adeguatamente e lo abbiamo identificato fragile. Consegniamo attraverso le società precise nazionali ed internazionali eccellenti per assicurare la qualità del trasporto.

  • Dopo la ricezione delle merci, tratti prego con attenzione e controllare se il cartone esterno è in buone condizioni. Apra con attenzione il cartone esterno e controlli se le scatole di imballaggio sono allineate. Prenda un'immagine prima che le eliminiate.

  • Apra prego l'imballaggio sotto vuoto in una stanza pulita quando i prodotti devono applicarsi.

  • Se i prodotti sono trovati nocivi durante il corriere, prenda prego un'immagine o registri un video immediatamente. Non prenda i prodotti nocivi dalla scatola d'imballaggio! Contattici immediatamente e risolveremo bene il problema.
