Wafer piezoelettrico su misura Ring Orientation 36Y-Cut Z tagliato del niobato di litio di dimensione
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | BonTek |
| Certificazione: | ISO:9001, ISO:14001 |
| Numero di modello: | Niobato di litio (LiNbO3) |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5 PCS |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Pacchetto del barattolo della cassetta, chiuso sotto vuoto |
| Tempi di consegna: | 1-4 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 10000 pc/mese |
|
Informazioni dettagliate |
|||
| Prodotto: | Anello piezoelettrico LiNbO3 | Grado: | Grado ottico / SEGA |
|---|---|---|---|
| Orientamento: | X, Z, 36Y, ecc. | Diametro esterno: | 5 mm ~ 150 mm |
| Diametro interno: | 2 mm ~ 100 mm | Spessore: | 0,35 / 0,50 / 1,00 / 2,00 mm |
| Superficie: | Lucidatura a doppia faccia, doppia laminazione laterale | Ra rugosità: | Ra <1nm |
| Evidenziare: | Wafer piezoelettrico Z tagliato,Wafer su misura del niobato di litio di dimensione,Wafer piezoelettrico 36Y-cut |
||
Descrizione di prodotto

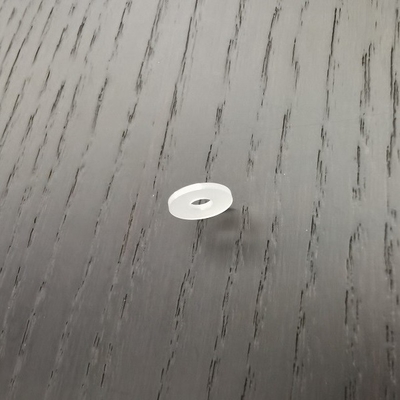

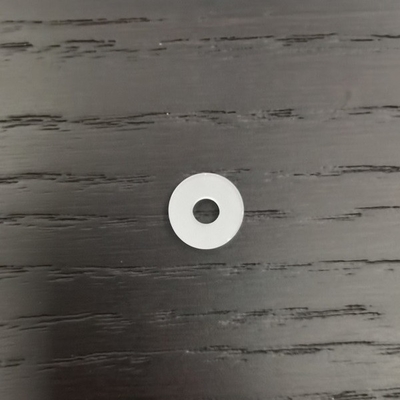

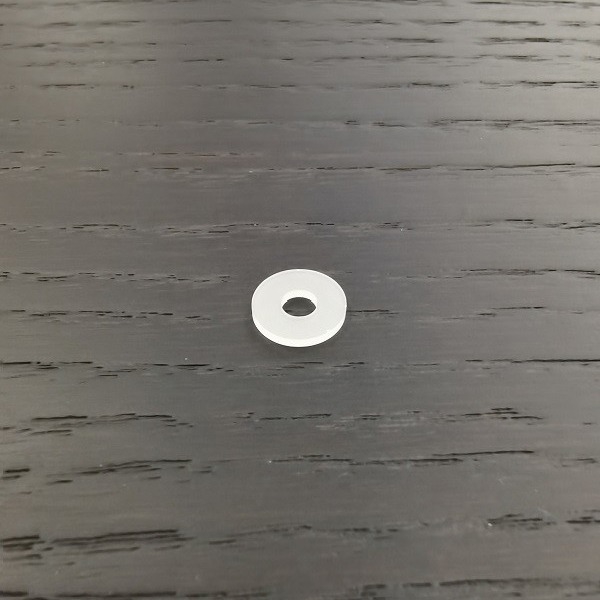

Orientamento piezoelettrico su misura 36Y-cut Z tagliato dell'anello del wafer del niobato di litio di dimensione
Il cristallo del niobato di litio presenta i vantaggi di alto coefficiente elettroottico, di ampia finestra trasparente ottica e di alta qualità ottica. L'a cristallo del niobato di litio è il materiale preferito per modulazione ottica e modulazione di Q in bande vicine all'infrarosso ed infrarosse. Per il modulatore elettroottico, la birifrangenza residua zero z tagliata delle mostre di cristallo e la birifrangenza residua diversa da zero X tagliata lungo la direzione di propagazione leggera, con l'efficace coefficiente elettroottico massimo. Per i commutatori di Q, l'a cristallo è in genere z tagliato, con la birifrangenza residua zero e un campo elettrico trasversale che agisce in direzione della propagazione leggera. L'anello piezoelettrico in LN presenta uno svantaggio agli alti tassi di ripetizione, ma questo svantaggio può essere sormontato in parte da una progettazione attenuante piezoelettrica appropriata.
BonTek può personalizzare LiNbO3 o l'anello piezoelettrico del cristallo di quarzo per voi. Fabbrichiamo decine di migliaia di questi anelli piezo-elettrici per parecchie società intorno al mondo per i 20 anni scorsi.
|
Materiale |
LiNbO3 wafer, anello piezo-elettrico |
|
Orientamento |
X / Z/Y41 °/Y64 °/Y128 °/YZ/YX o su misura |
|
Diametro esterno |
5mm ~ 150mm |
|
Diametro interno |
2mm ~ 100mm |
|
Finitura superficia |
Lucidatura singola o doppia dei lati (DLP/SLP/SSP/DSP tutto il disponibile) |
|
Spessore |
0.35 / 0,50/1,00/3,00 + millimetro |
|
TTV |
< 1=""> |
|
ARCO |
± (25µm ~40um) |
|
Filo di ordito |
<> |
| Pulizia
|
Stanza pulita della classe 1000 |
|
PLTV (<0> |
<1> ≥98%(5mm*5mm)conilbordodi2mmescluso |
|
Bordo |
Compl't con i SEMI M1.2@with GC800# .regular alla C ha scritto |
|
Appartamenti |
disponibile, per richiesta |
|
Ra laterale lucidato |
Ra di rugosità<> |
|
Criteri laterali posteriori |
Ra di rugosità: 0.5-1.0µm GC#1000 |
|
Arrotondamento del bordo |
Soddisfacente rispetto alla norma dei SEMI M1.2/riferisca a IEC62276 |
|
Crepe, segni della sega, macchie |
Nessuno |
|
Trasmissione |
0.32 - 5.2um (spessore 6mm) |
|
Indice di rifrazione |
no=2.237, ne=2.158 @633nm |
|
Perdita di riflessione |
14,6% @633nm |
|
Punto di fusione (℃) |
1250 |
|
Densità |
4,64 g/cm3 |
|
Durezza di Mohs |
5 |
|
Modulo di Young |
170 GPa |
|
Coefficiente non lineare |
d33=34.45, d31=d15=5.95, d22=13.07 (pmv-1) |
|
Modulo del taglio |
68 PGa |
|
Modulo in serie |
112 GPa |
|
Espansione termica |
a11=15.4×10^-6/K, a33=7.5×10^-6/K |
| Materiale | Grado (piezo-elettrico/ottico) di singolo Crystal Quartz Blanks |
| Q-valore sintetico | 1.8×10^6 minimo, 2.4×10^6, 3.0×10^6 (norme di IEC) |
| Densità di Manica incissione all'acquaforte (ECD) | 2/cm2, 10/cm2, 30/cm2, 100/cm2, 300/cm2; Quarzo spazzato (norme di IEC) |
| Densità delle inclusioni | Ia, Ib, I, II, III gradi (norme di IEC) |
| Angolo di taglio | X / Y/Z/AT32°/33°/35°/36°/BT/ST42.75° ecc. |
| Diametro esterno | 3mm ~ 200mm |
| Diametro interno | 1mm ~ 100mm |
| Spessore | 0.1mm ~ 10mm |
| Piano di orientamento | Come richiesto, o matita segnata |
| Finitura superficia | Il doppio lato avvolto e doppio laterale ha lucidato |
| Ra laterale lucidato | <0> |
| Criteri laterali posteriori | Generale è 0.2-0.5µm o così su misura |
FAQ:
- Q: Che cosa sono i prodotti voi pricipalmente lavorare sopra?
: Ci esaminiamo come lo specialista piezo-elettrico del wafer. Siamo il primissimo da lavorare con singolo Crystal Quartz in Cina circa 30 anni fa. Poi facciamo un passo gradualmente nel campo del vetro di LiNbO3, di LiTaO3, di quarzo, di LGS, di CTGS ecc. In particolare, se state cercando un fornitore piezo-elettrico del quarzo, siamo l'ultima scelta! Delocalizziamo milioni di spazii in bianco del quarzo ogni anno perché padroneggiamo A, tagli dell'IT e dello Sc con precisione superiore di angolo.
- Q: Potete accettare la personalizzazione del prodotto?
: Sì, naturalmente. Possiamo fabbricare secondo la vostra richiesta. Inoltre, siamo così con esperienza con i wafer piezo-elettrici che possiamo fornirgli i suggerimenti pertinenti se non siete 100% sicuro circa la vostra scelta. Inoltre, abbiamo alcuni wafer standard in azione, prego controlliamo con noi.
- Q: Potete consegnare le merci via il nostro agente del corriere?
: Sì, vi suggeriremmo per andare con l'agente che del corriere avete una conoscenza di con (DHL, Fedex, UPS ecc.). Possiamo spedire via il vostro conto. E, naturalmente, imballeremo sicuro i prodotti nella dimensione accettabile per aiutarvi a comprimere il costo della spedizione. Se ci avete bisogno di di prendere la cura del trasporto, non è inoltre un problema. Inoltre abbiamo buon sconto con le società di corriere internazionali.
- Q: Come potete garantirci ottenete che cosa vogliamo sicuro?
: I prodotti del wafer sono fragili ed a volte costosi. L'ultima cosa, come il produttore, vogliamo vedere siamo i prodotti che facciamo siamo stati danneggiati durante il corriere. Di conseguenza, imballeremo adeguatamente i wafer e li metteremo in un cartone adeguato riempito di spugna dell'amplificatore. Tuttavia, gli incidenti sono a volte inevitabili. Così, segua prego «i punti del controllo di accettazione» indicati nei disegni qui sotto. Se accaduto indesiderato, noi darà il riempimento o rimborserà se seguite i punti di controllo.
- Q: Possiamo visitare la vostra fabbrica?
: Sicuro. L'ispezione di fabbrica è importante per l'acquisto della grande quantità e la cooperazione a lungo termine. La discussione faccia a faccia è cui noi principalmente sicuri con. Durante gli anni scorsi, i personaggi intorno al mondo hanno testimoniato il nostro progresso nell'accumulazione della fabbrica. Attualmente, dovuto la pandemia Covid-19, inoltre abbiamo avuti l'esperienza nella videoconferenza con i compratori globali.
Controllo di accettazione
- Il prodotto è fragile. Lo abbiamo imballato adeguatamente e lo abbiamo identificato fragile. Consegniamo attraverso le società precise nazionali ed internazionali eccellenti per assicurare la qualità del trasporto.
- Dopo la ricezione delle merci, tratti prego con attenzione e controllare se il cartone esterno è in buone condizioni. Apra con attenzione il cartone esterno e controlli se le scatole di imballaggio sono allineate. Prenda un'immagine prima che le eliminiate.
- Apra prego l'imballaggio sotto vuoto in una stanza pulita quando i prodotti devono applicarsi.
- Se i prodotti sono trovati nocivi durante il corriere, prenda prego un'immagine o registri un video immediatamente. Non prenda i prodotti nocivi dalla scatola d'imballaggio! Contattici immediatamente e risolveremo bene il problema.
