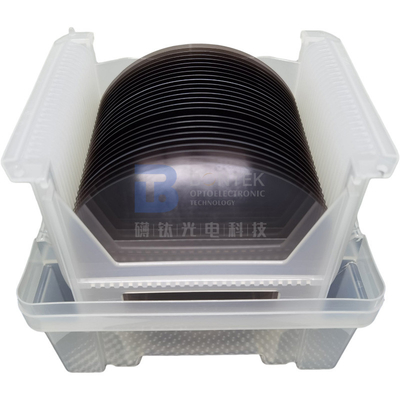

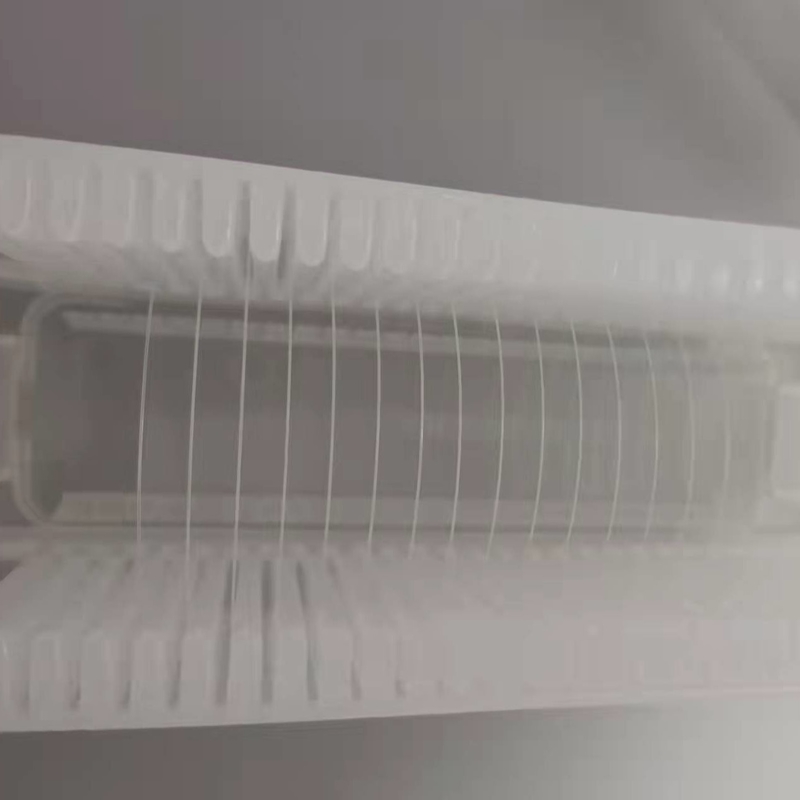

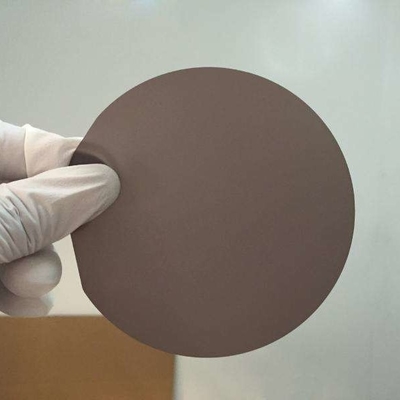

Il wafer a semiconduttore composti LiTaO3 usato per parecchi dispositivi ottici HA VISTO i dispositivi

Il wafer a semiconduttore composti LiTaO3 usato per parecchi dispositivi ottici HA VISTO i dispositivi

Dettagli:

Luogo di origine: La CINA
Marca: BonTek
Certificazione: ISO:9001, ISO:14001
Numero di modello: Tantalate del litio (LiTaO3)

Termini di pagamento e spedizione:

Quantità di ordine minimo: 5 PCS
Prezzo: Negoziabile
Imballaggi particolari: Pacchetto del barattolo della cassetta, chiuso sotto vuoto
Tempi di consegna: 1-4 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000 pc/mese
Miglior prezzo Contatto

Informazioni dettagliate

Materiale: Wafer LiTaO3 Grado: Semiconduttore composto
Orientamento: 36°, 39°, 42 °, 46°, 48°, X-CUT Finitura superficia: DSP, SSP, giro
Diametro: Φ76.2mm, Φ100mm Spessore: 0,35 mm, 0,5 mm
Piano primario: 22±2mm, 32.5±2mm Applicazione: Dispositivi ottici, dispositivo della SEGA
Evidenziare:

Wafer a semiconduttore composti LiTaO3

,

wafer ottico di 0.35mm

,

wafer LiTaO3 di 0.5mm

Descrizione di prodotto

Wafer usato per parecchi dispositivi ottici, dispositivi a semiconduttore composti LiTaO3 della SEGA

I semiconduttori composti sono i semiconduttori composti di più di due elementi chimici. Il wafer del Tantalate del litio (LiTaO3) è usato per parecchi dispositivi ottici, particolarmente dispositivo dell'onda acustica di superficie (SEGA). A causa della litografia nel processo del dispositivo della SEGA, la lucidatura di LiTaO è necessaria. In questa carta, i residui commerciali (NALCO2371^ (TM), ILD1300^ (TM), residui di ceria) usati per lucidatura meccanica chimica (CMP) sono stati provati ed i residui più adatti sono stati selezionati misurando il tasso materiale di rimozione e la rugosità media della linea centrale (Ra). Dai questi risultato, è stato provato che ILD1300^ (TM) era i residui più adatti per il CMP del wafer di LiTaO dovuto la reazione chimica fra la soluzione in residui ed il materiale.

Il wafer a semiconduttore composti LiTaO3 usato per parecchi dispositivi ottici HA VISTO i dispositivi 0Il wafer a semiconduttore composti LiTaO3 usato per parecchi dispositivi ottici HA VISTO i dispositivi 1Il wafer a semiconduttore composti LiTaO3 usato per parecchi dispositivi ottici HA VISTO i dispositivi 2

Diametro

Orientamento

Spessore

Piano primario

Materiale

Marca /Grade

76.2±0.2mm

taglio 36°Y

0.5±0.025mm

22±2mm

LiTaO3

SEGA

76.2±0.2mm

taglio 36°Y

0.5±0.025mm

22±2mm

LiTaO3 nero

SEGA

76.2±0.2mm

taglio 42°Y

0.5±0.025mm

22±2mm

LiTaO3

SEGA

76.2±0.2mm

taglio 42°Y

0.5±0.025mm

22±2mm

LiTaO3 nero

SEGA

76.2±0.2mm

Taglio di X-112°Y

0.5±0.025mm

22±2mm

LiTaO3

SEGA

76.2±0.2mm

Taglio di X-112°Y

0.5±0.025mm

22±2mm

LiTaO3 nero

SEGA

76.2±0.2mm

Taglio di X

0.5±0.025mm

22±2mm

LiTaO3

Ottico

76.2±0.2mm

Taglio di Z

0.5±0.025mm

22±2mm

LiTaO3

Ottico

100±0.2mm

taglio 36°Y

0.5±0.025mm

32±2mm

LiTaO3

SEGA

100±0.2mm

taglio 36°Y

0.5±0.025mm

32±2mm

LiTaO3 nero

SEGA

100±0.2mm

taglio 42°Y

0.5±0.025mm

32±2mm

LiTaO3

SEGA

100±0.2mm

taglio 42°Y

0.5±0.025mm

32±2mm

LiTaO3 nero

SEGA

100±0.2mm

Taglio di X-112°Y

0.5±0.025mm

22±2mm

LiTaO3

SEGA

100±0.2mm

Taglio di X-112°Y

0.5±0.025mm

22±2mm

LiTaO3 nero

SEGA

100±0.2mm

Taglio di X

0.5±0.025mm

22±2mm

LiTaO3

Ottico

100±0.2mm

Taglio di Z

0.5±0.025mm

22±2mm

LiTaO3

Ottico

Formula chimica

LiTaO3

Massa molare

235,887 g/mol

Densità

7,46 g/cm3, solidi

Punto di fusione

1,650°C (3,000°F; 1,920K)

Solubilità in acqua

Insolubile in acqua

Sistema cristallino

Gruppo di spazio R3c

Ingraticci costante

= i 515,43 pm, c = 1378,35 pm

Il wafer a semiconduttore composti LiTaO3 usato per parecchi dispositivi ottici HA VISTO i dispositivi 3

Il wafer a semiconduttore composti LiTaO3 usato per parecchi dispositivi ottici HA VISTO i dispositivi 4

FAQ:

  1. Q: Che cosa sono i prodotti voi pricipalmente lavorare sopra?

: Ci esaminiamo come lo specialista piezo-elettrico del wafer. Siamo il primissimo da lavorare con singolo Crystal Quartz in Cina circa 30 anni fa. Poi facciamo un passo gradualmente nel campo del vetro di LiNbO3, di LiTaO3, di quarzo, di LGS, di CTGS ecc. In particolare, se state cercando un fornitore piezo-elettrico del quarzo, siamo l'ultima scelta! Delocalizziamo milioni di spazii in bianco del quarzo ogni anno perché padroneggiamo A, tagli dell'IT e dello Sc con precisione superiore di angolo.

  1. Q: Potete accettare la personalizzazione del prodotto?

: Sì, naturalmente. Possiamo fabbricare secondo la vostra richiesta. Inoltre, siamo così con esperienza con i wafer piezo-elettrici che possiamo fornirgli i suggerimenti pertinenti se non siete 100% sicuro circa la vostra scelta. Inoltre, abbiamo alcuni wafer standard in azione, prego controlliamo con noi.

  1. Q: Potete consegnare le merci via il nostro agente del corriere?

: Sì, vi suggeriremmo per andare con l'agente che del corriere avete una conoscenza di con (DHL, Fedex, UPS ecc.). Possiamo spedire via il vostro conto. E, naturalmente, imballeremo sicuro i prodotti nella dimensione accettabile per aiutarvi a comprimere il costo della spedizione. Se ci avete bisogno di di prendere la cura del trasporto, non è inoltre un problema. Inoltre abbiamo buon sconto con le società di corriere internazionali.

  1. Q: Come potete garantirci ottenete che cosa vogliamo sicuro?

: I prodotti del wafer sono fragili ed a volte costosi. L'ultima cosa, come il produttore, vogliamo vedere siamo i prodotti che facciamo siamo stati danneggiati durante il corriere. Di conseguenza, imballeremo adeguatamente i wafer e li metteremo in un cartone adeguato riempito di spugna dell'amplificatore. Tuttavia, gli incidenti sono a volte inevitabili. Così, segua prego «i punti del controllo di accettazione» indicati nei disegni qui sotto. Se accaduto indesiderato, noi darà il riempimento o rimborserà se seguite i punti di controllo.

  1. Q: Possiamo visitare la vostra fabbrica?

: Sicuro. L'ispezione di fabbrica è importante per l'acquisto della grande quantità e la cooperazione a lungo termine. La discussione faccia a faccia è cui noi principalmente sicuri con. Durante gli anni scorsi, i personaggi intorno al mondo hanno testimoniato il nostro progresso nell'accumulazione della fabbrica. Attualmente, dovuto la pandemia Covid-19, inoltre abbiamo avuti l'esperienza nella videoconferenza con i compratori globali.

Controllo di accettazione

Il wafer a semiconduttore composti LiTaO3 usato per parecchi dispositivi ottici HA VISTO i dispositivi 5

  • Il prodotto è fragile. Lo abbiamo imballato adeguatamente e lo abbiamo identificato fragile. Consegniamo attraverso le società precise nazionali ed internazionali eccellenti per assicurare la qualità del trasporto.

  • Dopo la ricezione delle merci, tratti prego con attenzione e controllare se il cartone esterno è in buone condizioni. Apra con attenzione il cartone esterno e controlli se le scatole di imballaggio sono allineate. Prenda un'immagine prima che le eliminiate.

  • Apra prego l'imballaggio sotto vuoto in una stanza pulita quando i prodotti devono applicarsi.

  • Se i prodotti sono trovati nocivi durante il corriere, prenda prego un'immagine o registri un video immediatamente. Non prenda i prodotti nocivi dalla scatola d'imballaggio! Contattici immediatamente e risolveremo bene il problema.
