Wafer ottici UV del quarzo del grado per il filtro da a microonde del Photomask a semiconduttore

Wafer ottici UV del quarzo del grado per il filtro da a microonde del Photomask a semiconduttore

Dettagli:

Luogo di origine: La CINA
Marca: BonTek
Certificazione: ISO:9001, ISO:14001
Numero di modello: Silice fusa, quarzo fuso

Termini di pagamento e spedizione:

Quantità di ordine minimo: 5 PCS
Prezzo: Negoziabile

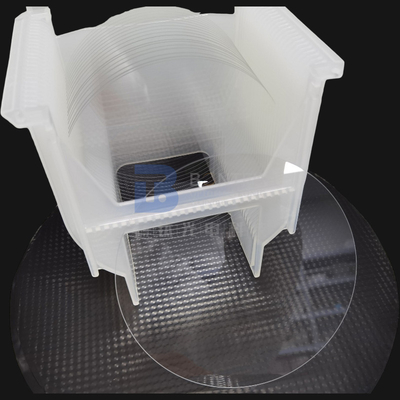

Imballaggi particolari: Pacchetto del barattolo della cassetta, chiuso sotto vuoto
Tempi di consegna: 1-4 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 20000 pc/mese
Miglior prezzo Contatto

Informazioni dettagliate

Materiale: Substrato di vetro Tipo: Quarzo fuso, silice fusa, borosilicato
Marca: Schott, Feilihua, Corning Grado: UV, ottico, grado a semiconduttore
Diametro: 100mm, 150mm, 200mm, ecc. Spessore: 0.5mm, 1mm, ecc.
Bordo: Terra rotonda Finitura superficia: Singolo/doppio polacco laterale
Evidenziare:

Wafer ottici del quarzo del grado

,

Substrato del vetro borosilicato

,

Wafer UV del quarzo

Descrizione di prodotto

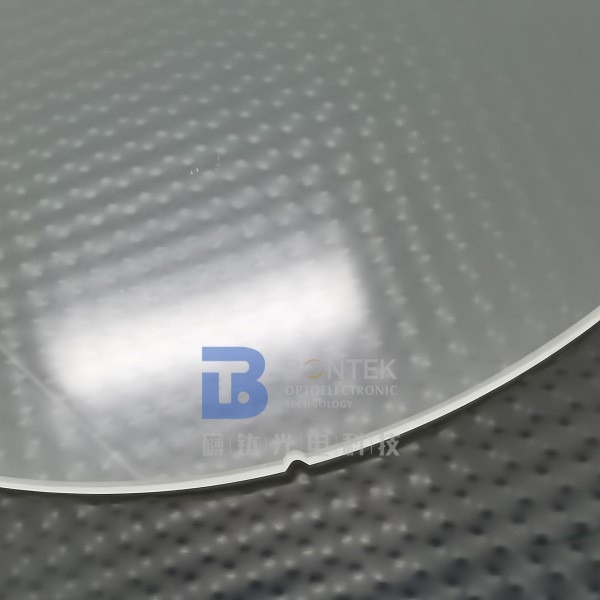

Wafer UV e ottici del quarzo del grado per il semiconduttore, Photomask, filtro da a microonde, uso ottico

Silice fusa di alta qualità del rifornimento di BonTek, substrati del quarzo fuso nel grado UV, ottico ed a semiconduttore. I wafer del quarzo hanno molte caratteristiche uniche, quali l'alta temperatura di funzionamento, l'alta conducibilità termica anticorrosiva e buona, l'alta trasmissione ottica e la perdita dielettrica bassa, che rendono i wafer del quarzo adatti a semiconduttore, photomask, il filtro da a microonde, la lente ottica, le applicazioni di fibra ottica. Possiamo fabbricare il vetro di quarzo nel giro o nella forma quadrata, con piano o la tacca o appena rotondo, singola lucidatura del lato o doppia lucidatura del lato. Il diametro proviene da parecchio millimetro ad a 14 pollici, spessore da 0.1mm a 10mm. BonTek inoltre possiede la linea di pulizia e la stanza pulita che assicura il migliore stato del prodotto.

Specificazione 3" 4" 5" 6" 8"
Diametro 76.2mm 100mm 125mm 150mm 200mm
Tol (±) <0>
Spessore >0.10mm >0.10mm >0.30mm >0.30mm >0.30mm
Piano primario 22mm 32.5mm 42.5mm

57.5mm

Tacca

Tacca
TTV <8um><10um><15um><20um><30um>
Arco ±20um ±25um ±40um ±40um ±60um
Filo di ordito <30um><40um><50um><50um><60um>
PLTV (<0> ≥95% (5mm*5mm)
Trasmissione UV, ottico, IR o opzione su ordinazione
Arrotondamento del bordo Soddisfacente rispetto alla norma dei SEMI M1.2/riferisca a IEC62276
Tipo di superficie Singolo /Double lucidato laterale parteggia lucidato
Ra laterale lucidato <1>
Criteri laterali posteriori Generale è 0.2-0.5µm o così su misura
Aspetto Contaminazione Nessuno
Particles>0.3µm <>
Segni della sega, striature Nessuno
Graffio Nessuno
Crepe, segni della sega, macchie Nessuno

Wafer ottici UV del quarzo del grado per il filtro da a microonde del Photomask a semiconduttore 0Wafer ottici UV del quarzo del grado per il filtro da a microonde del Photomask a semiconduttore 1Wafer ottici UV del quarzo del grado per il filtro da a microonde del Photomask a semiconduttore 2

Marca di Schott

BOROFLOAT 33

Densità

2,23 g/cm3

Modulo di elasticità

63 kN/mm2

Durezza HK 0.1/20 di Knoop

480

Il rapporto di Poisson

0,2

Costante dielettrica (@ 1 megahertz & 25°C)

4,6

Tangente di perdita (@ 1 megahertz & 25°C)

37 x 10-4

Resistenza dielettrica (@ 50 hertz & 25°C)

16 kV/mm

Indice di rifrazione

1,472

Dispersione (N-F - nC)

71,9 x 10-4

Modello di Feilihua

JGS1

JGS2

JGS3

Dimensione massima

<>

<>

<>

Gamma di trasmissione (rapporto medio della trasmissione)

0.17~2.10um (Tavg>90%)

0.26~2.10um (Tavg>85%)

0.185~3.50um (Tavg>85%)

L'OH contenuto

1200 PPM

150 PPM

5 PPM

Fluorescenza (ex 254nm)

Virtualmente libero

Forte v-b

Forte V-B

Contenuto di impurità

5 PPM

20-40 PPM

40-50 PPM

Costante di birifrangenza

2-4 nm/cm

4-6 nm/cm

4-10 nm/cm

Metodo di fusione

CVD sintetico

Fusione ossidrica

Fusione elettrica

Applicazioni

Substrato del laser: Finestra, lente, prisma, specchio…

Semiconduttore e finestra ad alta temperatura

IR & UV
substrato

Wafer ottici UV del quarzo del grado per il filtro da a microonde del Photomask a semiconduttore 3

Wafer ottici UV del quarzo del grado per il filtro da a microonde del Photomask a semiconduttore 4

Wafer ottici UV del quarzo del grado per il filtro da a microonde del Photomask a semiconduttore 5

FAQ:

  1. Q: Che cosa sono i prodotti voi pricipalmente lavorare sopra?

: Ci esaminiamo come lo specialista piezo-elettrico del wafer. Siamo il primissimo da lavorare con singolo Crystal Quartz in Cina circa 30 anni fa. Poi facciamo un passo gradualmente nel campo del vetro di LiNbO3, di LiTaO3, di quarzo, di LGS, di CTGS ecc. In particolare, se state cercando un fornitore piezo-elettrico del quarzo, siamo l'ultima scelta! Delocalizziamo milioni di spazii in bianco del quarzo ogni anno perché padroneggiamo A, tagli dell'IT e dello Sc con precisione superiore di angolo.

  1. Q: Potete accettare la personalizzazione del prodotto?

: Sì, naturalmente. Possiamo fabbricare secondo la vostra richiesta. Inoltre, siamo così con esperienza con i wafer piezo-elettrici che possiamo fornirgli i suggerimenti pertinenti se non siete 100% sicuro circa la vostra scelta. Inoltre, abbiamo alcuni wafer standard in azione, prego controlliamo con noi.

  1. Q: Potete consegnare le merci via il nostro agente del corriere?

: Sì, vi suggeriremmo per andare con l'agente che del corriere avete una conoscenza di con (DHL, Fedex, UPS ecc.). Possiamo spedire via il vostro conto. E, naturalmente, imballeremo sicuro i prodotti nella dimensione accettabile per aiutarvi a comprimere il costo della spedizione. Se ci avete bisogno di di prendere la cura del trasporto, non è inoltre un problema. Inoltre abbiamo buon sconto con le società di corriere internazionali.

  1. Q: Come potete garantirci ottenete che cosa vogliamo sicuro?

: I prodotti del wafer sono fragili ed a volte costosi. L'ultima cosa, come il produttore, vogliamo vedere siamo i prodotti che facciamo siamo stati danneggiati durante il corriere. Di conseguenza, imballeremo adeguatamente i wafer e li metteremo in un cartone adeguato riempito di spugna dell'amplificatore. Tuttavia, gli incidenti sono a volte inevitabili. Così, segua prego «i punti del controllo di accettazione» indicati nei disegni qui sotto. Se accaduto indesiderato, noi darà il riempimento o rimborserà se seguite i punti di controllo.

  1. Q: Possiamo visitare la vostra fabbrica?

: Sicuro. L'ispezione di fabbrica è importante per l'acquisto della grande quantità e la cooperazione a lungo termine. La discussione faccia a faccia è cui noi principalmente sicuri con. Durante gli anni scorsi, i personaggi intorno al mondo hanno testimoniato il nostro progresso nell'accumulazione della fabbrica. Attualmente, dovuto la pandemia Covid-19, inoltre abbiamo avuti l'esperienza nella videoconferenza con i compratori globali.

Controllo di accettazione

Wafer ottici UV del quarzo del grado per il filtro da a microonde del Photomask a semiconduttore 6

  • Il prodotto è fragile. Lo abbiamo imballato adeguatamente e lo abbiamo identificato fragile. Consegniamo attraverso le società precise nazionali ed internazionali eccellenti per assicurare la qualità del trasporto.

  • Dopo la ricezione delle merci, tratti prego con attenzione e controllare se il cartone esterno è in buone condizioni. Apra con attenzione il cartone esterno e controlli se le scatole di imballaggio sono allineate. Prenda un'immagine prima che le eliminiate.

  • Apra prego l'imballaggio sotto vuoto in una stanza pulita quando i prodotti devono applicarsi.

  • Se i prodotti sono trovati nocivi durante il corriere, prenda prego un'immagine o registri un video immediatamente. Non prenda i prodotti nocivi dalla scatola d'imballaggio! Contattici immediatamente e risolveremo bene il problema.
