Dettagli:

Luogo di origine: La CINA
Marca: BonTek
Certificazione: ISO:9001, ISO:14001
Numero di modello: Wafer piezoelettrico

Termini di pagamento e spedizione:

Quantità di ordine minimo: 5 PCS
Prezzo: Negoziabile
Imballaggi particolari: Pacchetto del barattolo della cassetta, chiuso sotto vuoto
Tempi di consegna: 1-4 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 50000 pc/mese
Miglior prezzo Contatto

Informazioni dettagliate

Categoria: Wafer piezoelettrico Diam.: A 4 pollici, a 6 pollici
Materiale: LiTaO3 cristallo, QuartzCrystal, cristallo LiNbO3 Spessore: 0.5mm, 1mm
Piano: 32.5mm, 47.5mm, 57.5mm, DENTELLANO Finitura superficia: DSP, SSP, DSL
Uso: Piezo-elettrico, SEGA, massa Ra rugosità: <1nm>
Evidenziare:

wafer piezoelettrico di 0.5mm

,

wafer LiNbO3 di 0.5mm

,

wafer piezoelettrico 6inch

Descrizione di prodotto

wafer piezoelettrico di 6inch 0.5mm con la direzione progettata di propagazione e di orientamento

La risposta elettrica a stimolazione meccanica è chiamata un effetto piezoelettrico diretto e la risposta meccanica nella simulazione elettrica è chiamata l'opposto dell'effetto piezoelettrico. In materiali cristallini, il numero dei dipoli elettrici in un materiale piezoelectedrical è chiamato «un piezoe» o «effetto» ed ha un'influenza significativa sulla struttura di questo materiale. per riassumere brevemente: Un effetto piezoelettrico «diretto» si riferisce al cambiamento nelle proprietà elettriche di un materiale quando è esposto allo sforzo meccanico.

BonTek si sviluppa di cristallo e fabbrica i wafer, noi è specialista piezoelettrico. Lavoriamo principalmente con i wafer ed i substrati fatti dal cristallo di quarzo, dal niobato di litio, dal Tantalate ecc. del litio.

Specialmente, possiamo fare i GRANDI e wafer/spazii in bianco SOTTILI. 3" 4" 6" 8" sono tutto disponibile secondo il requisito. Inoltre, possediamo le attrezzature di segno del profilatore, del laser di Corning Flatmaster 200, AOI e la linea di pulizia di 6 punti.

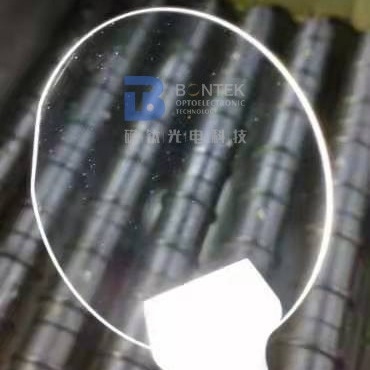

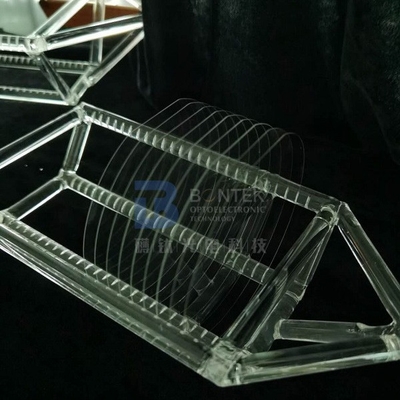

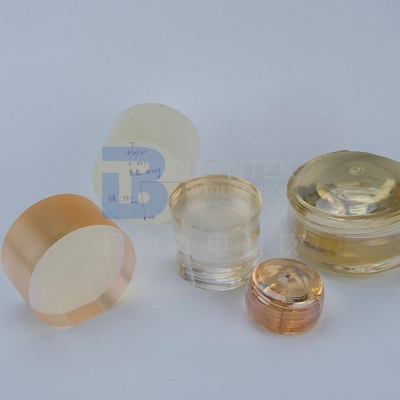

wafer piezoelettrico di 6inch 0.5mm con la direzione progettata di propagazione e di orientamento 0wafer piezoelettrico di 6inch 0.5mm con la direzione progettata di propagazione e di orientamento 1wafer piezoelettrico di 6inch 0.5mm con la direzione progettata di propagazione e di orientamento 2

Materiale

Wafer LiNbO3 Wafer LiTaO3 Wafer del quarzo

Diametro

3' “, 4" “, 6" “, 8" “ 3' “, 4" “, 6" “ 3' “, 4" “, 5" “, 6" “, 8" “

Tipo tagliato

X / Y/Z

36Y/64Y/128Y

X/Y-Z/X-112Y

Y 28Y/36Y/42

X / Y/Z

A/ST/DISTACCO/BT

Superficie

Singola lucidatura laterale/doppia lucidatura del lato/avvolto

Spessore

0.25mm/0.35mm/0.50mm

TTV

< 5="" um="" or="" as="" per="" required="">

PLTV

>98% (5mm*5mm) <1>

Arco

-25um < Bow="">o secondo richiesto

Filo di ordito

< 30um="">o secondo richiesto

Rugosità

Ra<0>

Temperatura di curie

1142℃ ± 2℃ 605℃ ± 2℃ 573℃

Bordo

Terra rotonda, smussata

Piano

22±2mm, 32.5±2mm, 47.5±2mm, 57.5±2mm,

Semi-tacca, secondo la richiesta

Verniciatura

Er, MgO Fe con o senza il seme

Front Side

Ra di rugosità<>

Parte

Ra di rugosità: 0,2--0.7um GC#1000, GC#2000

Aspetto

Nessuna crepa, ha visto i segni, macchie

Singolo Domian

Polarizzazione completata/riduttore Nessuno sforzo

wafer piezoelettrico di 6inch 0.5mm con la direzione progettata di propagazione e di orientamento 3

wafer piezoelettrico di 6inch 0.5mm con la direzione progettata di propagazione e di orientamento 4

FAQ:

  1. Q: Che cosa sono i prodotti voi pricipalmente lavorare sopra?

: Ci esaminiamo come lo specialista piezo-elettrico del wafer. Siamo il primissimo da lavorare con singolo Crystal Quartz in Cina circa 30 anni fa. Poi facciamo un passo gradualmente nel campo del vetro di LiNbO3, di LiTaO3, di quarzo, di LGS, di CTGS ecc. In particolare, se state cercando un fornitore piezo-elettrico del quarzo, siamo l'ultima scelta! Delocalizziamo milioni di spazii in bianco del quarzo ogni anno perché padroneggiamo A, tagli dell'IT e dello Sc con precisione superiore di angolo.

  1. Q: Potete accettare la personalizzazione del prodotto?

: Sì, naturalmente. Possiamo fabbricare secondo la vostra richiesta. Inoltre, siamo così con esperienza con i wafer piezo-elettrici che possiamo fornirgli i suggerimenti pertinenti se non siete 100% sicuro circa la vostra scelta. Inoltre, abbiamo alcuni wafer standard in azione, prego controlliamo con noi.

  1. Q: Potete consegnare le merci via il nostro agente del corriere?

: Sì, vi suggeriremmo per andare con l'agente che del corriere avete una conoscenza di con (DHL, Fedex, UPS ecc.). Possiamo spedire via il vostro conto. E, naturalmente, imballeremo sicuro i prodotti nella dimensione accettabile per aiutarvi a comprimere il costo della spedizione. Se ci avete bisogno di di prendere la cura del trasporto, non è inoltre un problema. Inoltre abbiamo buon sconto con le società di corriere internazionali.

  1. Q: Come potete garantirci ottenete che cosa vogliamo sicuro?

: I prodotti del wafer sono fragili ed a volte costosi. L'ultima cosa, come il produttore, vogliamo vedere siamo i prodotti che facciamo siamo stati danneggiati durante il corriere. Di conseguenza, imballeremo adeguatamente i wafer e li metteremo in un cartone adeguato riempito di spugna dell'amplificatore. Tuttavia, gli incidenti sono a volte inevitabili. Così, segua prego «i punti del controllo di accettazione» indicati nei disegni qui sotto. Se accaduto indesiderato, noi darà il riempimento o rimborserà se seguite i punti di controllo.

  1. Q: Possiamo visitare la vostra fabbrica?

: Sicuro. L'ispezione di fabbrica è importante per l'acquisto della grande quantità e la cooperazione a lungo termine. La discussione faccia a faccia è cui noi principalmente sicuri con. Durante gli anni scorsi, i personaggi intorno al mondo hanno testimoniato il nostro progresso nell'accumulazione della fabbrica. Attualmente, dovuto la pandemia Covid-19, inoltre abbiamo avuti l'esperienza nella videoconferenza con i compratori globali.

Controllo di accettazione

wafer piezoelettrico di 6inch 0.5mm con la direzione progettata di propagazione e di orientamento 5

  • Il prodotto è fragile. Lo abbiamo imballato adeguatamente e lo abbiamo identificato fragile. Consegniamo attraverso le società precise nazionali ed internazionali eccellenti per assicurare la qualità del trasporto.

  • Dopo la ricezione delle merci, tratti prego con attenzione e controllare se il cartone esterno è in buone condizioni. Apra con attenzione il cartone esterno e controlli se le scatole di imballaggio sono allineate. Prenda un'immagine prima che le eliminiate.

  • Apra prego l'imballaggio sotto vuoto in una stanza pulita quando i prodotti devono applicarsi.

  • Se i prodotti sono trovati nocivi durante il corriere, prenda prego un'immagine o registri un video immediatamente. Non prenda i prodotti nocivi dalla scatola d'imballaggio! Contattici immediatamente e risolveremo bene il problema.
