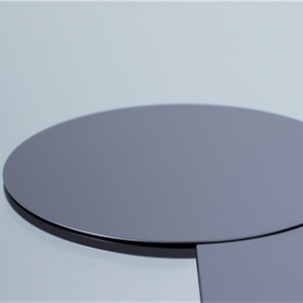

il wafer libero nero LiNbO3 128Y-cut a 8 pollici di 0.5mm Pyroelectric HA VISTO l'applicazione di IDT
Dettagli:
Luogo di origine: | La CINA |
Marca: | BonTek |
Certificazione: | ISO:9001, ISO:14001 |
Numero di modello: | Wafer al niobato di litio |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 5 PCS |
---|---|
Prezzo: | Negoziabile |

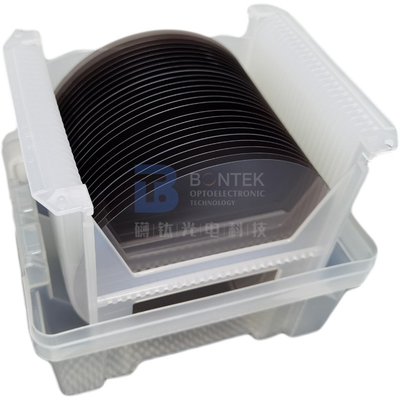

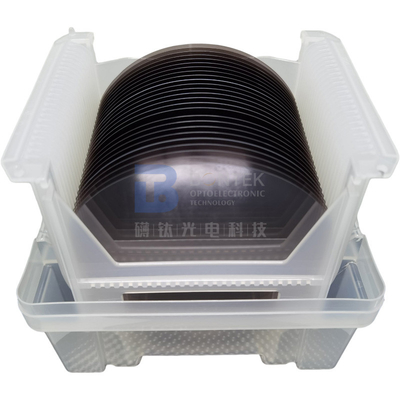

Imballaggi particolari: | Pacchetto del barattolo della cassetta, chiuso sotto vuoto |
Tempi di consegna: | 1-4 settimane |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 10000 pc/mese |
Informazioni dettagliate |
|||
Materiale: | Wafer al niobato di litio | Riduzione: | LiNbO3 ridotto |
---|---|---|---|
carattere: | Wafer Nero Senza Piroelettrico | Resistività: | 0.9E+11 ~ 9.0E+11, come da richiesta |
Diametro: | 3", 4", 6", 8", ecc. | Uso industriale: | Trasduttore interdigitale, dispositivi SAW |
Finitura superficia: | DSP, SSP, rivestimento, incissione all'acquaforte | Ra rugosità: | Ra<0.5nm, Ra<1nm |
Evidenziare: | wafer LiNbO3 di 0.5mm,Wafer Nero Senza Piroelettrico,LiNbO3 wafer 128Y-cut |
Descrizione di prodotto
il wafer libero nero LiNbO3 128Y-cut a 8 pollici di 0.5mm Pyroelectric HA VISTO l'applicazione di IDT
Il niobato di litio (LiNbO3) è un materiale ferroelettrico adatto a varie applicazioni. La sua versatilità è permessa dalle proprietà elettroottiche, non lineari e piezoelettriche eccellenti del materiale intrinseco.
La tecnica di riduzione è usata per produrre il niobato di litio nero (LiNbO3), che ha un'alta capacità di neutralizzare le spese anche se il potenziale elettrico accade istantaneamente. L'effetto pyroelectric del wafer di LN quasi si elimina e la trasmissione è ridotta significativamente. Le proprietà piezoelettriche dei wafer neri del niobato di litio sono non differenti da quelle dei wafer standard. Di conseguenza, i wafer riduttori neri del niobato di litio sono ampiamente usati produrre gli più alti dispositivi di onda acustica di superficie di frequenza.
BonTek è fiero annunciare che possiamo offrire 3", 4" e 6" wafer neri di LN per tutti gli angoli di taglio! Utilizzato per 128°Y ed i Z-tagli fino a 8 pollici nel diametro.
Diametro |
76.2±0.2mm |
100±0.2mm |
150±0.2mm |
200±0.2mm |
Piano primario |
22±1mm |
32±1mm |
47.5mm, 57.5mm, dentellano |
57.5mm, tacca |
Orientamento |
36°Y, 42°Y, X-112°Y, Y, Z |
|||
Spessore |
0.07mm~5.0mm |
0.1mm~5.0mm |
0.35mm~5.0mm |
0.35mm~5.0mm |
Finitura superficia |
Singola/doppia lucidatura laterale/doppio lato ha avvolto |
|||
TTV |
< 1=""> |
|||
ARCO |
± (20µm ~40um) |
|||
Filo di ordito |
<> |
|||
LTV (5mmx5mm) |
<1> |
|||
PLTV (<0> |
≥98% (5mm*5mm) con il bordo di 2mm escluso |
|||
Ra laterale lucidato |
Ra di rugosità<> |
|||
Criteri laterali posteriori |
Ra di rugosità: 0.5-1.0µm, GC#1000 |
|||
Graffio & vangata (S/D) |
20/10, 40/20, 60/40 |
|||
Profilo del bordo |
Compl't con i SEMI M1.2@with GC800# .regular alla C ha scritto |
|||
Crepe, segni della sega, macchie |
Nessuno |
Punto di fusione |
1253° C |
Crystal System |
Trigonal |
Gruppo del punto |
3m |
Crystal Density |
³ di kg/m di 4,647 x 10 ³ |
Temperatura di curie (TC) |
1150°C |
La capacità termica (Cp) |
89 J/k.mol |
Costanti dielettriche |
T11=85.2 |
T33=28.7 |
FAQ:
- Q: Che cosa sono i prodotti voi pricipalmente lavorare sopra?
: Ci esaminiamo come lo specialista piezo-elettrico del wafer. Siamo il primissimo da lavorare con singolo Crystal Quartz in Cina circa 30 anni fa. Poi facciamo un passo gradualmente nel campo del vetro di LiNbO3, di LiTaO3, di quarzo, di LGS, di CTGS ecc. In particolare, se state cercando un fornitore piezo-elettrico del quarzo, siamo l'ultima scelta! Delocalizziamo milioni di spazii in bianco del quarzo ogni anno perché padroneggiamo A, tagli dell'IT e dello Sc con precisione superiore di angolo.
- Q: Potete accettare la personalizzazione del prodotto?
: Sì, naturalmente. Possiamo fabbricare secondo la vostra richiesta. Inoltre, siamo così con esperienza con i wafer piezo-elettrici che possiamo fornirgli i suggerimenti pertinenti se non siete 100% sicuro circa la vostra scelta. Inoltre, abbiamo alcuni wafer standard in azione, prego controlliamo con noi.
- Q: Potete consegnare le merci via il nostro agente del corriere?
: Sì, vi suggeriremmo per andare con l'agente che del corriere avete una conoscenza di con (DHL, Fedex, UPS ecc.). Possiamo spedire via il vostro conto. E, naturalmente, imballeremo sicuro i prodotti nella dimensione accettabile per aiutarvi a comprimere il costo della spedizione. Se ci avete bisogno di di prendere la cura del trasporto, non è inoltre un problema. Inoltre abbiamo buon sconto con le società di corriere internazionali.
- Q: Come potete garantirci ottenete che cosa vogliamo sicuro?
: I prodotti del wafer sono fragili ed a volte costosi. L'ultima cosa, come il produttore, vogliamo vedere siamo i prodotti che facciamo siamo stati danneggiati durante il corriere. Di conseguenza, imballeremo adeguatamente i wafer e li metteremo in un cartone adeguato riempito di spugna dell'amplificatore. Tuttavia, gli incidenti sono a volte inevitabili. Così, segua prego «i punti del controllo di accettazione» indicati nei disegni qui sotto. Se accaduto indesiderato, noi darà il riempimento o rimborserà se seguite i punti di controllo.
Controllo di accettazione
- Il prodotto è fragile. Lo abbiamo imballato adeguatamente e lo abbiamo identificato fragile. Consegniamo attraverso le società precise nazionali ed internazionali eccellenti per assicurare la qualità del trasporto.
- Dopo la ricezione delle merci, tratti prego con attenzione e controllare se il cartone esterno è in buone condizioni. Apra con attenzione il cartone esterno e controlli se le scatole di imballaggio sono allineate. Prenda un'immagine prima che le eliminiate.
- Apra prego l'imballaggio sotto vuoto in una stanza pulita quando i prodotti devono applicarsi.
- Se i prodotti sono trovati nocivi durante il corriere, prenda prego un'immagine o registri un video immediatamente. Non prenda i prodotti nocivi dalla scatola d'imballaggio! Contattici immediatamente e risolveremo bene il problema.
