Wafer nero Libero Pyro del Tantalate del litio per le applicazioni di Wave acustico di superficie IDT
Dettagli:
Luogo di origine: | La CINA |
Marca: | BonTek |
Certificazione: | ISO:9001, ISO:14001 |
Numero di modello: | Tantalate del litio (LiTaO3) |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 5 PCS |
---|---|
Prezzo: | Negoziabile |
Imballaggi particolari: | Pacchetto del barattolo della cassetta, chiuso sotto vuoto |
Tempi di consegna: | 1-4 settimane |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 10000 pc/mese |
Informazioni dettagliate |
|||
Prodotto: | Wafer del Tantalate del litio | Cristallo: | LiTaO3 riduttore nero |
---|---|---|---|
carattere: | Pyroelectric libero | Resistività: | 0.9E+11 ~ 9.0E+11 (Standard Black); 0,9E+11 ~ 9,0E+11 (nero standard); 1.0E+10 ~ 9. |
Dimensione: | 3", 4", 6" o quadrato | Uso: | Trasduttore interdigitale, dispositivi SAW |
Tipo di superficie: | DSP, SSP, avvolgimento | Ra rugosità: | Ra<1nm |
Evidenziare: | 3" wafer del Tantalate del litio,4" wafer nero Libero pyro,6" wafer del Tantalate del litio |
Descrizione di prodotto

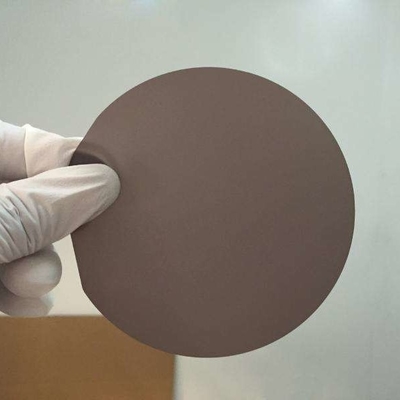

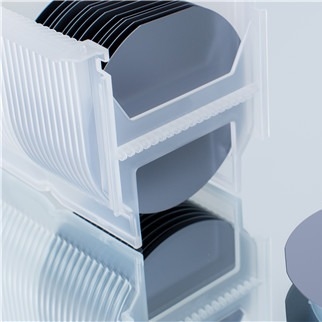

wafer nero Libero pyro del Tantalate del litio per le applicazioni di Wave acustico di superficie IDT

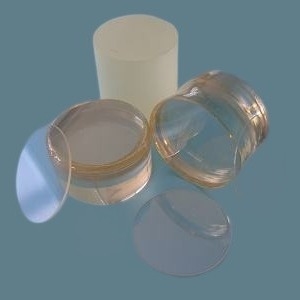

i wafer neri Libero pyro LiNbO3 e LiTaO3 sono stati preparati con successo tramite riduzione chimica nell'ambito di un'atmosfera mista della CO2 e di H2. La conducibilità in serie e la trasmissione ottica del LiNbO3 nero e dei wafer neri LiTaO3 sono state misurate. I risultati hanno indicato che l'effetto pyroelectric per i wafer riduttori quasi si è eliminato e la trasmissione è diminuito considerevolmente. Il processo di riduzione non ha cambiato le temperature di curie o le proprietà piezoelettriche dei wafer di LT e di LN, mentre neutralizzi le cariche elettriche anche se il potenziale elettrico accade istantaneamente.
Materiale |
3" 4" 6" wafer nero di LT hanno visto il grado |
Orientamento |
X112°/Y28°/Y36°/Y42°/YZ o su misura |
Impiegati di curie |
605°C±3°C |
Riduzione |
0.9E+11 nero- 1.0E+10 nero- eccellente ~ 9.0E+10 |
Finitura superficia |
lucidatura singola o doppia dei lati (DLP/SLP/SSP/DSP tutto il disponibile) |
Spessore |
0.10/0.25/0.35/0.50/1.00 + millimetro |
TTV |
< 1=""> |
ARCO |
± (25µm ~40um) |
Filo di ordito |
<> |
LTV (5mmx5mm) |
<1> |
PLTV (<0> |
≥98%(5mm*5mm)conilbordodi2mmescluso |
Bordo |
Compl't con i SEMI M1.2@with GC800# .regular alla C ha scritto |
Appartamenti di orientamento |
disponibile, per richiesta |
Ra laterale lucidato |
Ra di rugosità<> |
Criteri laterali posteriori |
Ra di rugosità: 0.5-1.0µm GC#1000 |
Arrotondamento del bordo |
Soddisfacente rispetto alla norma dei SEMI M1.2/riferisca a IEC62276 |
Crepe, segni della sega, macchie |
Nessuno |
Crystal Structure |
Trigonal, gruppo di spazio R3c, gruppo del punto 3m |
Parametri delle cellule |
a=5.154Å, c=13.781Å |
Punto di fusione |
1650℃ |
Temperatura di curie |
607℃ |
Durezza di Mohs |
5,5 |
Densità |
7.46g/cm3 |
