Oscillatori piezoelettrici dei wafer LGS Crystal For Filters Resonators And di Langasite
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | BonTek |
| Certificazione: | ISO:9001, ISO:14001 |
| Numero di modello: | Wafer di Langasite |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5 PCS |
|---|---|
| Prezzo: | Negoziabile |

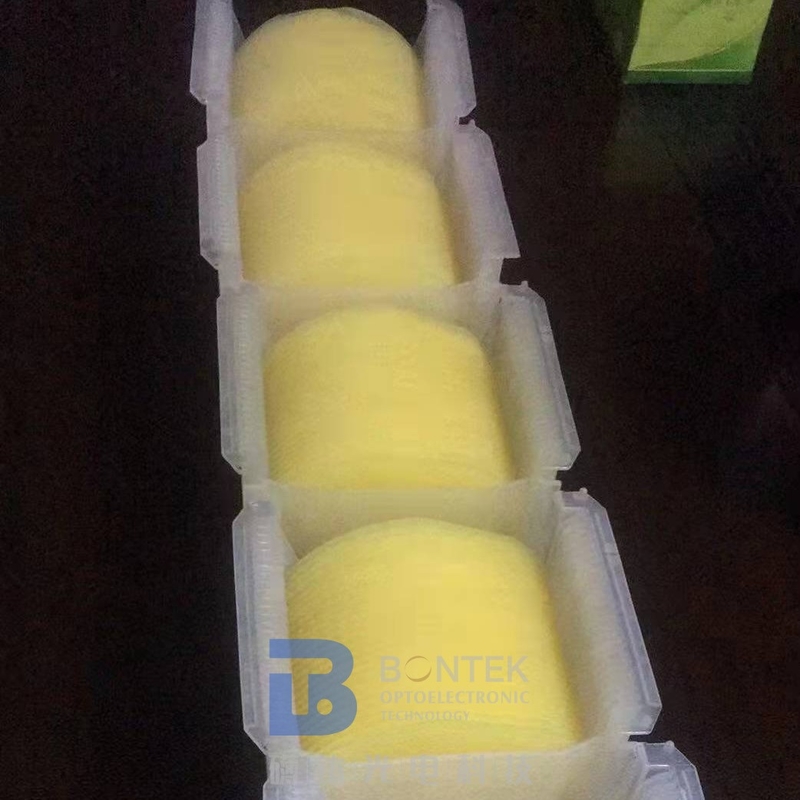

| Imballaggi particolari: | Pacchetto del barattolo della cassetta, chiuso sotto vuoto |
| Tempi di consegna: | 1-4 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 5000 pc/mese |
|
Informazioni dettagliate |
|||
| Materiale: | Wafer di Langasite | Fattore elettromeccanico della coppia: | 15,8 |
|---|---|---|---|
| Frequenza che spazia Δf, %: | 0,90 | Tagli 1: | 138.5° |
| Tagli 2: | 26.7° | Diametro/dimensione: | 100mm ±0.25mm |
| Spessore: | 0.5mm ±0.03mm | TFC, ×10-6/â: | 1,6 |
| Evidenziare: | Wafer piezoelettrici di Langasite,cristallo di 100mm LGS,wafer di 0.5mm Langasite |
||
Descrizione di prodotto
Wafer piezoelettrici LGS Crystal Designesd For Filters Resonators di Langasite ed oscillatori

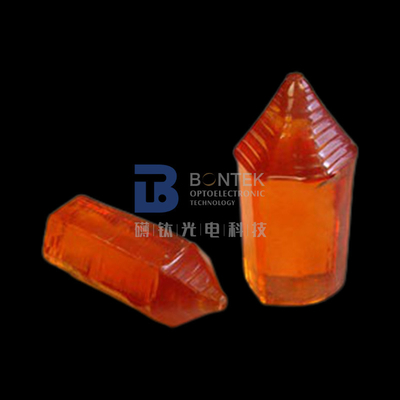

L'a cristallo di LGS è un cristallo multifunzionale. L'interazione fra l'effetto elettro-ottico e la rotazione ottica nel cristallo funzionale è stata considerata e studiato stata e può essere usata come cristallo elettro-ottico.
L'applicazione di promessa di langasite a cristallo è substrati piezoelettrici per i filtri che azionano entrambi alle onde in serie (BAW) ed alle onde di superficie (SEGA). Le proprietà piezoelettriche di base dei cristalli differenti che funzionano alle onde in serie sono rappresentate e confrontate nel beow della Tabella.
I cristalli di Langasite appartengono ai materiali piezoelecrictric con il valore del coefficiente di coppia elettromeccanico, che è, intermedio fra questo coefficiente di un cristallo di quarzo e quello del tantalite del litio. L'applicazione di cristallo di Langasite permette a di realizzare i filtri con le bande di passaggio relative da 0,3 a 0,85% ed anche di progettare i risuonatori con il gioco di risonanza di 0,8% per i nuovi tipi di oscillatori controllati di frequenza.
|
Prodotto |
Norma, millimetri (dentro.) |
|
Wafer di LGS
|
Tagli: Per la SEGA: (yxlt) 48,5o/26.3o e (yxlt) 50,1o/25.5o (LGS) Per BAW: oY 1,5oY e 3 (LGS e LGT) Diametro: 76,2 (3,0). Spessore: 0,5 (0,02) Rivestimento: Facciata frontale lucidata. Parte avvolta Parallelismo: 5µm Altre dimensioni hanno riflesso nelle specifiche del cliente |
|
Placchetta/blocco di LGS
|
Tagli: Per la SEGA: (yxlt) 48,5o/26.3o e (yxlt) 50,1o/25.5o Per BAW: oY 1,5oY e 3 (LGS e LGT) L: 10 ~ 40 (0,4 ~ 1,6); W: 10 ~ 50 (0,4 ~ 2,0); T: 0,25 ~ 1,0 (0,01 ~ 0,04) Rivestimento: Facciata frontale lucidata. Parallelismo: µm 5 Altre dimensioni hanno riflesso nelle specifiche del cliente |
|
Anello di LGS/LGT
|
Tagli: X Identificazione: 1,5 ~ 10,0 (0,06 ~ 0,4) OD: 5,0 ~ 20 (0,2 ~ 0,8). T: 0,2 ~ 1,0 (0,008 ~ 0,04) Rivestimento: Avvolto/lucidato. Parallelismo: µm 5. Elettrodi di spruzzatura: Cr-Au Altre dimensioni hanno riflesso nelle specifiche del cliente |
|
Cristalli |
Fattore elettromeccanico K, % (BAW) della coppia | Frequenza che spazia Δf, % | Q-fattore Q, ×103 | Coefficiente TFC, ×10-6/â di frequenza di temperatura |
|
Quarzo SiO2 |
7,0 | 0,25 | 100 | 0,5 |
|
Langasite La3GA5SiO14 |
15,8 | 0,90 | 50 | 1,6 |
|
Tetraborato del litio Li2B4O7 |
24,0 | 4,00 | 10 | 6,0 |
|
Tantalate del litio LiTaO3 |
47,0 | 7,00 | 2 | 4,0 |
FAQ:
- Q: Che cosa sono i prodotti voi pricipalmente lavorare sopra?
: Ci esaminiamo come lo specialista piezo-elettrico del wafer. Siamo il primissimo da lavorare con singolo Crystal Quartz in Cina circa 30 anni fa. Poi facciamo un passo gradualmente nel campo del vetro di LiNbO3, di LiTaO3, di quarzo, di LGS, di CTGS ecc. In particolare, se state cercando un fornitore piezo-elettrico del quarzo, siamo l'ultima scelta! Delocalizziamo milioni di spazii in bianco del quarzo ogni anno perché padroneggiamo A, tagli dell'IT e dello Sc con precisione superiore di angolo.
- Q: Potete accettare la personalizzazione del prodotto?
: Sì, naturalmente. Possiamo fabbricare secondo la vostra richiesta. Inoltre, siamo così con esperienza con i wafer piezo-elettrici che possiamo fornirgli i suggerimenti pertinenti se non siete 100% sicuro circa la vostra scelta. Inoltre, abbiamo alcuni wafer standard in azione, prego controlliamo con noi.
- Q: Potete consegnare le merci via il nostro agente del corriere?
: Sì, vi suggeriremmo per andare con l'agente che del corriere avete una conoscenza di con (DHL, Fedex, UPS ecc.). Possiamo spedire via il vostro conto. E, naturalmente, imballeremo sicuro i prodotti nella dimensione accettabile per aiutarvi a comprimere il costo della spedizione. Se ci avete bisogno di di prendere la cura del trasporto, non è inoltre un problema. Inoltre abbiamo buon sconto con le società di corriere internazionali.
- Q: Come potete garantirci ottenete che cosa vogliamo sicuro?
: I prodotti del wafer sono fragili ed a volte costosi. L'ultima cosa, come il produttore, vogliamo vedere siamo i prodotti che facciamo siamo stati danneggiati durante il corriere. Di conseguenza, imballeremo adeguatamente i wafer e li metteremo in un cartone adeguato riempito di spugna dell'amplificatore. Tuttavia, gli incidenti sono a volte inevitabili. Così, segua prego «i punti del controllo di accettazione» indicati nei disegni qui sotto. Se accaduto indesiderato, noi darà il riempimento o rimborserà se seguite i punti di controllo.
Controllo di accettazione
- Il prodotto è fragile. Lo abbiamo imballato adeguatamente e lo abbiamo identificato fragile. Consegniamo attraverso le società precise nazionali ed internazionali eccellenti per assicurare la qualità del trasporto.
- Dopo la ricezione delle merci, tratti prego con attenzione e controllare se il cartone esterno è in buone condizioni. Apra con attenzione il cartone esterno e controlli se le scatole di imballaggio sono allineate. Prenda un'immagine prima che le eliminiate.
- Apra prego l'imballaggio sotto vuoto in una stanza pulita quando i prodotti devono applicarsi.
- Se i prodotti sono trovati nocivi durante il corriere, prenda prego un'immagine o registri un video immediatamente. Non prenda i prodotti nocivi dalla scatola d'imballaggio! Contattici immediatamente e risolveremo bene il problema.
