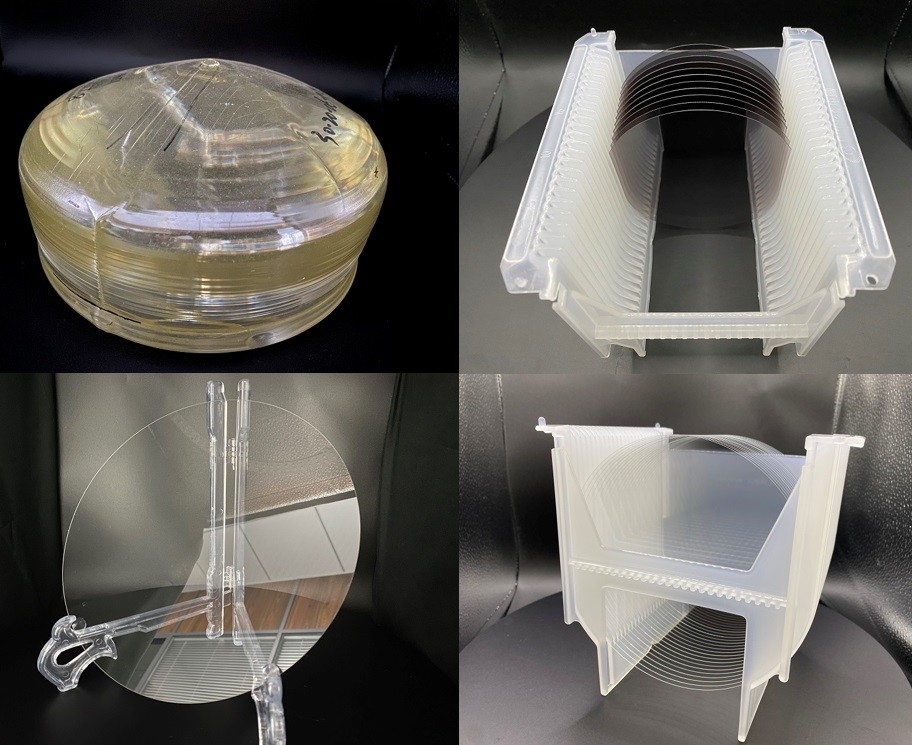

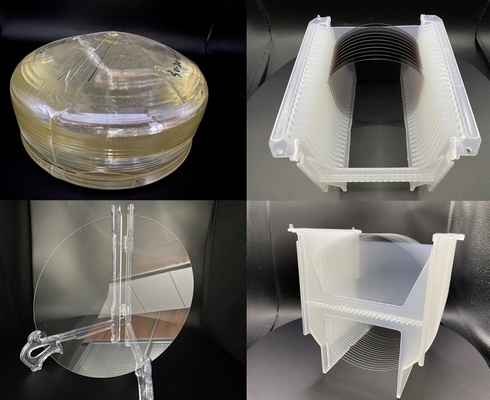

substrato del wafer LiNbO3 di 200mm per le guide d'onda ottiche e Microwaveguides

Descrizione di prodotto:

i wafer a 8 pollici LiNbO3 si riferiscono alla dimensione specifica dei substrati di cristallo LiNbO3 comunemente usati nella lavorazione dei dispositivi e dei circuiti integrati optoelettronici. Questi wafer sono fatti dai cristalli di grande purezza del niobato di litio ed offrono parecchi vantaggi dovuto il loro più grande. Qui è una descrizione dei wafer a 8 pollici LiNbO3:

1. Dimensione: i wafer a 8 pollici LiNbO3 hanno un diametro di circa 200 millimetri (8 pollici), rendente loro i wafer in gran parte più di piccole dimensioni come i wafer a 4 pollici o a 6 pollici. La più grande area dei wafer a 8 pollici tiene conto più alta densità del dispositivo ed efficienza aumentata di produzione.
2. Spessore: Lo spessore standard delle gamme a 8 pollici dei wafer LiNbO3 da 0,5 a 1 millimetro. Tuttavia, gli spessori su ordinazione possono anche essere ottenuti basati sui requisiti di applicazione specifici.
3. Crystal Orientation: i wafer a 8 pollici LiNbO3 possono essere tagliati ed orientati lungo gli aerei a cristallo differenti, tipicamente gli orientamenti X tagliati e di y, che sono comunemente usati in molti dispositivi optoelettronici. Tuttavia, altri orientamenti di cristallo possono anche essere disponibili secondo i bisogni specifici dell'applicazione.
4. Vantaggi: Il più grande dei wafer a 8 pollici LiNbO3 offre parecchi vantaggi:

Capacità aumentata del dispositivo: La più grande area tiene conto un più alto numero dei dispositivi e dei circuiti integrati da fabbricare su un singolo wafer, quindi migliorando la capacità di produzione ed il rendimento.

Integrazione migliorata: Con una più grande area, i wafer a 8 pollici permettono all'più alta integrazione del dispositivo ed alla prestazione migliore dovuto la disponibilità del bene immobile per le componenti e collega.

Uniformità migliore: Il processo di fabbricazione per i più grandi risultati dei wafer spesso nella migliori consistenza ed uniformità attraverso il wafer, contribuendo alla prestazione ed al rendimento migliori del dispositivo.

1. Disponibilità: i wafer a 8 pollici LiNbO3 sono disponibili nel commercio dai vari produttori materiali specializzati a semiconduttore. Questi fornitori forniscono i wafer a 8 pollici pronti o le opzioni di personalizzazione di offerta per soddisfare le richieste specifiche dell'applicazione.

Applicazioni:

i wafer a 8 pollici LiNbO3 trovano le applicazioni in vari campi in cui le loro proprietà ottiche ed elettroottiche uniche sono utilizzate. Per esempio: Modulatori ottici, conversione di frequenza, dispositivi acustoottici, ottica integrata, dispositivi ottici non lineari, sensori ottici.

Imballaggio e spedire:

I wafer LiNbO3 dovrebbero essere imballati e spediti conformemente alle seguenti linee guida:

• I wafer LiNbO3 dovrebbero essere imballati in una borsa antistatica.
• Il pacchetto dovrebbe essere riempito con l'attenuazione del materiale per proteggere da scossa.
• Il pacchetto dovrebbe essere identificato chiaramente con il nome di prodotto ed il contenuto del pacchetto.
• Il pacchetto dovrebbe essere inviato da un servizio corriere rispettabile.
• Il pacchetto dovrebbe essere seguito ed assicurato.
