• 0.5 mm LiNbO3 Substrato con TTV < 5um Ruvidità superficiale Ra < 0,5 nm
  • 0.5 mm LiNbO3 Substrato con TTV < 5um Ruvidità superficiale Ra < 0,5 nm
0.5 mm LiNbO3 Substrato con TTV < 5um Ruvidità superficiale Ra < 0,5 nm

0.5 mm LiNbO3 Substrato con TTV < 5um Ruvidità superficiale Ra < 0,5 nm

Dettagli:

Place of Origin: China
Marca: BonTek
Certificazione: ISO:9001
Model Number: LiNbO3

Termini di pagamento e spedizione:

Minimum Order Quantity: 5 pcs

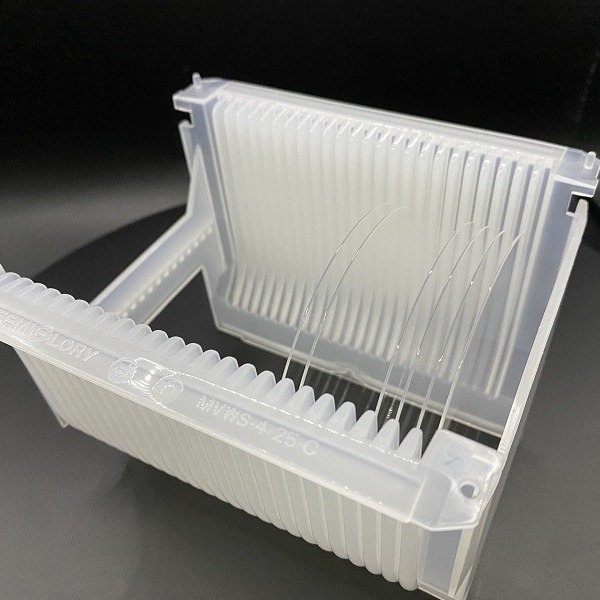

Packaging Details: Cassette, Jar
Delivery Time: 2 weeks
Payment Terms: TT/AD
Supply Ability: 10000+ pcs/Month
Miglior prezzo Contatto

Informazioni dettagliate

Materiale: LiNbO3 forma: Cialda
Diametro: 100mm, 150mm, 200mm Spessore: 0.5mm
TTV: <5um> arco: <20um>
filo di ordito: <40um> Qualità del bordo: Smussato
Superficie: Lucidato Rugosità di superficie: Ra<0.5nm
Chip: Nessuna Relazione sull'esperimento: Disponibile
Evidenziare:

0.5mm LiNbO3 Substrato

,

LiNbO3 Substrato con TTV

,

Wafer LiNbO3 rotondo 200 mm

Descrizione di prodotto

Sbloccare infinite possibilità con le wafer al niobato di litio

Descrizione del prodotto:

Wafer al niobato di litio di eccezionale qualità per le vostre applicazioni di punta

Quando l'innovazione incontra la precisione, troverete le Wafer al Niobato di Litio, la base di innumerevoli scoperte tecnologiche.fornire prestazioni e affidabilità senza pariEsplorate il potenziale illimitato di questi wafer attraverso le loro notevoli proprietà.



Caratteristiche:

  • Chiarezza cristallina per una precisione senza pari

Prodotte con la massima precisione, le nostre Wafer al Niobato di Litio hanno una struttura cristallina che migliora la precisione dei vostri dispositivi ottici.telecomunicazioni, o ottica integrata, i nostri wafer assicurano una perdita minima di segnale e la massima fedeltà dei dati, rendendo i vostri sforzi brillanti.



  • Robusto e versatile per ogni applicazione

Dai dispositivi a onde acustiche ai modulatori ottici, i nostri Wafer al Niobato di Litio si adattano perfettamente a diverse applicazioni.Le loro eccezionali proprietà piezoelettriche ed elettro-ottiche consentono di superare le sfide dei vostri progetti, permettendo di spingere i confini ed esplorare nuovi orizzonti tecnologici.



Parametri tecnici:

Diametro 76.2 ± 0,2 mm 100 ± 0,2 mm 150 ± 0,2 mm 200 ± 0,2 mm
Piano primario 22 ± 1 mm 32 ± 1 mm 47.5mm, 57.5mm, Notch 57.5mm, Notch.
Orientazione 36°Y, 42°Y, X-112°Y, Y, Z
Spessore 0.07 mm~5.0 mm 0.1 mm~5.0 mm 0.35 mm~5.0 mm 0.35 mm~5.0 mm
Finitura superficiale Polito singolo / doppio lato / doppio lato lappato
TTV < 1 ~ 5 μm
BIO ± (20μm ~ 40um)
Warp. <= 20 μm ~ 50 μm
LTV (5mmx5mm) < 1,5 mm
PLTV ((<0,5um) ≥98% (5 mm*5 mm) con bordo di 2 mm escluso
Lato lucidato Ra Roverezza Ra<=5A
Criteri sul retro Roverezza Ra:00,5-1,0 μm, GC#1000
Scratch & Dig (S/D) 20/10, 40/20, 60/40
Profil di bordo Compl't con SEMI M1.2 @ con GC800 #.regular a C digitato
Fessure, seghe di sega, macchie Nessuna

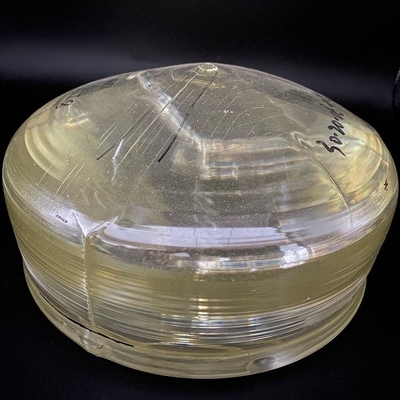

0.5 mm LiNbO3 Substrato con TTV < 5um Ruvidità superficiale Ra < 0,5 nm 0

Applicazioni:

Il Wafer LiNbO3 di BonTek è un substrato di alta qualità utilizzato in una vasta gamma di applicazioni.con una lunghezza massima non superiore a 20 mmIl Wafer LiNbO3 di BonTek è disponibile in tre diverse dimensioni: 100mm, 150mm e 200mm.Tutti i nostri prodotti sono certificati ISO:9001 e può essere acquistato in una quantità minima di ordine di 5 pezzi. Possiamo fornire un tempo di consegna di 2 settimane e accettare i termini di pagamento di TT / AD. La nostra capacità di produzione è di 10.000+ pezzi / mese.

Il wafer LiNbO3 di BonTek è ampiamente utilizzato in vari settori come il laser, le telecomunicazioni e l'ottica.e eccellente stabilità a temperatura e lunghezza d'ondaÈ inoltre adatto per modulatori elettro-ottici, isolatori ottici, modulatori ottici, guide d'onda al litio-niobato e altri componenti ottici.

Il wafer LiNbO3 di BonTek ha la massima qualità e offre prestazioni imbattibili.Con la nostra tecnologia di produzione avanzata e il controllo rigoroso della qualità, potete avere fiducia che otterrete le migliori wafer LiNbO3 sul mercato.



Supporto e servizi:

Forniamo supporto tecnico e servizi per LiNbO3 Wafer.

  • Assistenza nella selezione di Wafer LiNbO3 per applicazioni specifiche.
  • Fornire le specifiche tecniche per il Wafer LiNbO3.
  • Assistenza per l'installazione e la messa a punto del Wafer LiNbO3.
  • Fornire materiale formativo e didattico per aiutare gli utenti a comprendere e utilizzare il Wafer LiNbO3.
  • Fornire assistenza clienti, compresa la risposta alle domande, la risoluzione dei problemi e la fornitura di consulenza tecnica.

Ci sforziamo di offrire la massima qualità di supporto tecnico e servizi per LiNbO3 Wafer.



Imballaggio e trasporto:

Imballaggio e spedizione di Wafer LiNbO3

Il wafer LiNbO3 deve essere confezionato e spedito con attenzione.

Il materiale di imballaggio deve essere pulito e privo di polvere.La confezione deve essere sigillata con nastro adesivo..

Durante la spedizione, il pacco deve essere sigillato strettamente e maneggiato con attenzione.

Infine, il pacco deve essere attentamente ispezionato prima della spedizione per assicurarsi che sia in buone condizioni e pronto per la consegna.



FAQ:

Q1: Cos'è il LiNbO3 Wafer?A1: LiNbO3 Wafer è un wafer in cristallo di niobato di litio, prodotto da BonTek.
Q2: Qual è il marchio di questo prodotto?R2: Il marchio di questo prodotto è BonTek.
Q3: Qual è il numero di modello di questo prodotto?A3: Il numero di modello di questo prodotto è LiNbO3.
D4: Dove è prodotto questo prodotto?A4: Questo prodotto è prodotto in Cina.
D5: è certificato?A5: Sì, questo prodotto è certificato ISO:9001.
