Wafer della silice fusa di uso a semiconduttore con CTE basso per litografia UV

Wafer della silice fusa di uso a semiconduttore con CTE basso per litografia UV

Dettagli:

Luogo di origine: La CINA
Marca: BonTek
Certificazione: ISO:9001, ISO:14001
Numero di modello: Silice fusa, quarzo fuso

Termini di pagamento e spedizione:

Quantità di ordine minimo: 5 PCS
Prezzo: Negoziabile

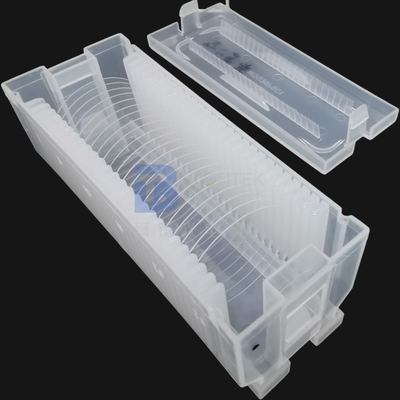

Imballaggi particolari: Pacchetto del barattolo della cassetta, chiuso sotto vuoto
Tempi di consegna: 1-4 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 20000 pc/mese
Miglior prezzo Contatto

Informazioni dettagliate

Materiale: Wafer della silice fusa Marca: JGS1, JGS2, BF33, SK1300
Diametro: 76.2mm, 100mm, 150mm, 200mm Spessore: 0.25mm, 0.35mm, 0.5mm
Trasmissione: Spettro infrarosso ed ultravioletto Gamma: 200 nanometro – μm 3
Finitura superficia: SSP, DSP, DSL Applicazione: Semiconduttore, MEMS
Evidenziare:

Wafer della silice fusa a semiconduttore

,

Litografia UV del wafer a semiconduttore

,

Wafer CTE basso della silice fusa

Descrizione di prodotto

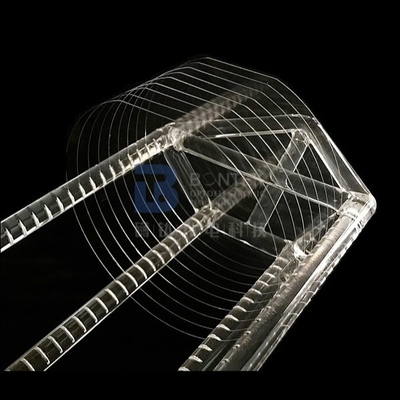

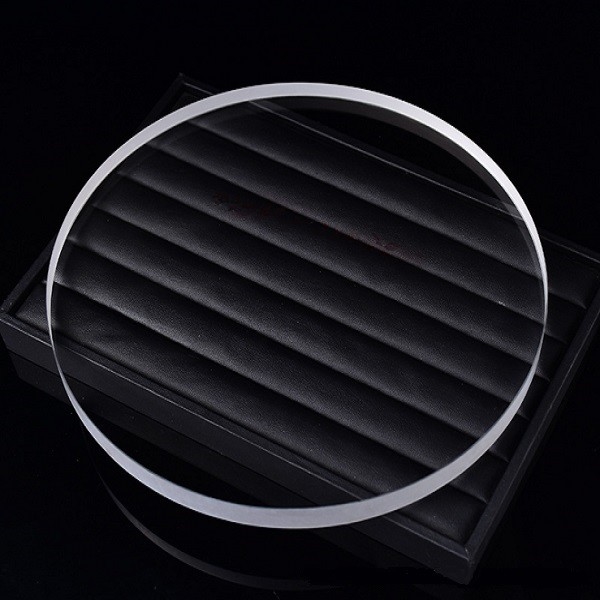

Wafer della silice fusa di uso a semiconduttore con CTE basso per litografia UV

I wafer dal quarzo del grado a semiconduttore (amorfo) sono usati nelle applicazioni d'elaborazione, solari ed industriali a semiconduttore come pure per le emulsioni sottili. La caratteristica principale è l'alta purezza chimica le che rende un CMOS materiale compatibile combinato con le proprietà meccaniche ed ottiche eccellenti.

Caratteristiche CTE basso del quarzo del grado a semiconduttore come pure contenuto basso dell'OH che permette all'elaborazione ad alta temperatura ed alla trasmissione buona in IR ed UV. Questo materiale è di prima qualità quando si tratta dei wafer del quarzo di alta qualità con la valutazione ragionevole.

Wafer della silice fusa di uso a semiconduttore con CTE basso per litografia UV 0Wafer della silice fusa di uso a semiconduttore con CTE basso per litografia UV 1Wafer della silice fusa di uso a semiconduttore con CTE basso per litografia UV 2

Parametro

JGS1

JGS2

JGS3

Dimensione massima

<>

<>

<>

Gamma di trasmissione (rapporto medio della trasmissione)

0.17~2.10um (Tavg>90%)

0.26~2.10um (Tavg>85%)

0.185~3.50um (Tavg>85%)

L'OH contenuto

1200 PPM

150 PPM

5 PPM

Fluorescenza

(ex 254nm)

Virtualmente libero

Forte v-b

Forte V-B

Contenuto di impurità

5 PPM

20-40 PPM

40-50 PPM

Costante di birifrangenza

2-4 nm/cm

4-6 nm/cm

4-10 nm/cm

Metodo di fusione

CVD sintetico

Fusione ossidrica

Fusione elettrica

Applicazioni

Substrato del laser: Finestra, lente, prisma, specchio…

Semiconduttore e finestra ad alta temperatura

IR & UV
substrato

Wafer della silice fusa di uso a semiconduttore con CTE basso per litografia UV 3

Wafer della silice fusa di uso a semiconduttore con CTE basso per litografia UV 4

FAQ:

  1. Q: Che cosa sono i prodotti voi pricipalmente lavorare sopra?

: Ci esaminiamo come lo specialista piezo-elettrico del wafer. Siamo il primissimo da lavorare con singolo Crystal Quartz in Cina circa 30 anni fa. Poi facciamo un passo gradualmente nel campo del vetro di LiNbO3, di LiTaO3, di quarzo, di LGS, di CTGS ecc. In particolare, se state cercando un fornitore piezo-elettrico del quarzo, siamo l'ultima scelta! Delocalizziamo milioni di spazii in bianco del quarzo ogni anno perché padroneggiamo A, tagli dell'IT e dello Sc con precisione superiore di angolo.

  1. Q: Potete accettare la personalizzazione del prodotto?

: Sì, naturalmente. Possiamo fabbricare secondo la vostra richiesta. Inoltre, siamo così con esperienza con i wafer piezo-elettrici che possiamo fornirgli i suggerimenti pertinenti se non siete 100% sicuro circa la vostra scelta. Inoltre, abbiamo alcuni wafer standard in azione, prego controlliamo con noi.

  1. Q: Potete consegnare le merci via il nostro agente del corriere?

: Sì, vi suggeriremmo per andare con l'agente che del corriere avete una conoscenza di con (DHL, Fedex, UPS ecc.). Possiamo spedire via il vostro conto. E, naturalmente, imballeremo sicuro i prodotti nella dimensione accettabile per aiutarvi a comprimere il costo della spedizione. Se ci avete bisogno di di prendere la cura del trasporto, non è inoltre un problema. Inoltre abbiamo buon sconto con le società di corriere internazionali.

  1. Q: Come potete garantirci ottenete che cosa vogliamo sicuro?

: I prodotti del wafer sono fragili ed a volte costosi. L'ultima cosa, come il produttore, vogliamo vedere siamo i prodotti che facciamo siamo stati danneggiati durante il corriere. Di conseguenza, imballeremo adeguatamente i wafer e li metteremo in un cartone adeguato riempito di spugna dell'amplificatore. Tuttavia, gli incidenti sono a volte inevitabili. Così, segua prego «i punti del controllo di accettazione» indicati nei disegni qui sotto. Se accaduto indesiderato, noi darà il riempimento o rimborserà se seguite i punti di controllo.

  1. Q: Possiamo visitare la vostra fabbrica?

: Sicuro. L'ispezione di fabbrica è importante per l'acquisto della grande quantità e la cooperazione a lungo termine. La discussione faccia a faccia è cui noi principalmente sicuri con. Durante gli anni scorsi, i personaggi intorno al mondo hanno testimoniato il nostro progresso nell'accumulazione della fabbrica. Attualmente, dovuto la pandemia Covid-19, inoltre abbiamo avuti l'esperienza nella videoconferenza con i compratori globali.

Controllo di accettazione

Wafer della silice fusa di uso a semiconduttore con CTE basso per litografia UV 5

  • Il prodotto è fragile. Lo abbiamo imballato adeguatamente e lo abbiamo identificato fragile. Consegniamo attraverso le società precise nazionali ed internazionali eccellenti per assicurare la qualità del trasporto.

  • Dopo la ricezione delle merci, tratti prego con attenzione e controllare se il cartone esterno è in buone condizioni. Apra con attenzione il cartone esterno e controlli se le scatole di imballaggio sono allineate. Prenda un'immagine prima che le eliminiate.

  • Apra prego l'imballaggio sotto vuoto in una stanza pulita quando i prodotti devono applicarsi.

  • Se i prodotti sono trovati nocivi durante il corriere, prenda prego un'immagine o registri un video immediatamente. Non prenda i prodotti nocivi dalla scatola d'imballaggio! Contattici immediatamente e risolveremo bene il problema.
