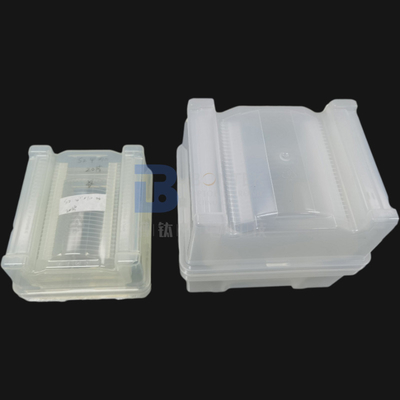

Imballaggi particolari: Pacchetto del barattolo della cassetta, chiuso sotto vuoto
Tempi di consegna: 1-4 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 20000 pc/mese
Miglior prezzo Contatto

Informazioni dettagliate

Materiale: Wafer della silice fusa Marca: Schott Brorofloat 33
Diametro: 76.2mm, 100mm, 150mm Spessore: 0.35mm, 0.5mm, 0.675mm
Bordo: Forma di C Finitura superficia: SSP, DSP, DSL
Tipo: Borosilicato Uso: Semiconduttore, MEMS
Evidenziare:

wafer di vetro del borofloat di 0.5mm

,

Wafer a 4 pollici del vetro borosilicato

,

Wafer di vetro del borofloat a 6 pollici

Descrizione di prodotto

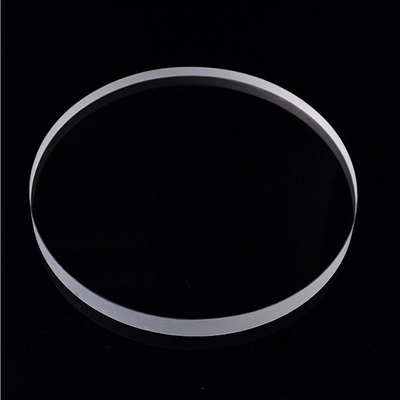

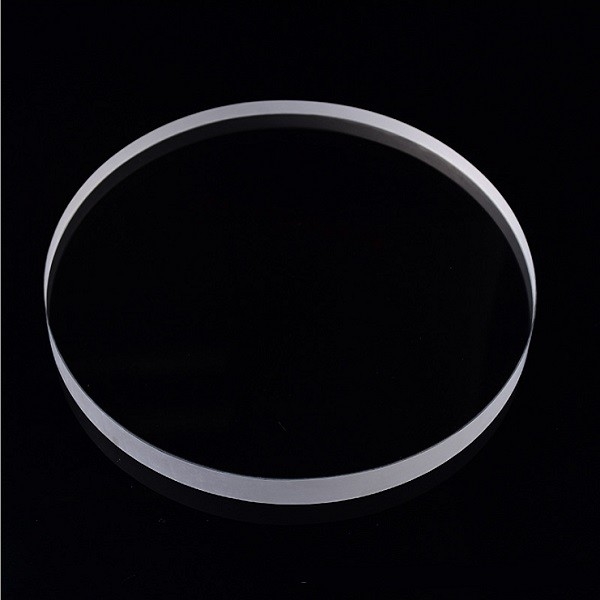

Wafer di vetro di 0.5mm Borofloat 33 a 6 pollici a 4 pollici per biotecnologia, microelettronica e fotovoltaico

BOROFLOAT33 è altamente resistente a corrosione dall'acqua, dai forti acidi, dalle basi e dai materiali organici. Particolarmente adatto ad applicazioni chimiche, quale lo specchio di osservazione della pianta e del reattore. Un altro campo di applicazione è la tecnologia medica ed analitica. La composizione del contenitore di vetro è stabile ed ha scarso effetto sulla misura, dall'acqua e dal solo cavo acido alla lisciviazione di un numero molto piccolo ioni dal vetro. BOROFLOAT33 è meno denso che il vetro "float" del sodio-calcio. BOROFLOAT33 già ha dimostrato la sua forza in molti applications.BOROFLOAT33 tradizionali può essere usato per fare i sistemi di vetro laminati che eseguono significativamente la stessa funzione con meno peso che i sistemi di vetro laminati convenzionali (per esempio vetro a prova di proiettile). Oggi, continua a ampliare la sua presenza nelle applicazioni di vetro di specialità emergente e tecnicamente complessa come biotecnologia, le microelettroniche e fotovoltaico.

Wafer di vetro di 0.5mm Borofloat 33 a 6 pollici a 4 pollici per la microelettronica di biotecnologia 0Wafer di vetro di 0.5mm Borofloat 33 a 6 pollici a 4 pollici per la microelettronica di biotecnologia 1Wafer di vetro di 0.5mm Borofloat 33 a 6 pollici a 4 pollici per la microelettronica di biotecnologia 2

Materiale

BOROFLOAT 33

Densità (@ 25°C/77°F)

2,23 g/cm3

Modulo di elasticità

63 kN/mm2

Durezza HK 0.1/20 di Knoop

480

Il rapporto di Poisson

0,2

Costante dielettrica (@ 1 megahertz & 25°C)

4,6

Tangente di perdita (@ 1 megahertz & 25°C)

37 x 10-4

Resistenza dielettrica (@ 50 hertz & 25°C)

16 kV/mm

Indice di rifrazione (ND)

1,472

Dispersione (N-F - nC)

71,9 x 10-4

Specificazione

3"

4"

5"

6"

8"

Diametro

76.2mm

100mm

125mm

150mm

200mm

Tol (±)

<0>

Spessore

>0.10mm

>0.10mm

>0.30mm

>0.30mm

>0.30mm

Piano primario

22mm

32.5mm

42.5mm

57.5mm

Tacca

Tacca

TTV

<8um>

<10um>

<15um>

<20um>

<30um>

Arco

±20um

±25um

±40um

±40um

±60um

Filo di ordito

<30um>

<40um>

<50um>

<50um>

<60um>

PLTV (<0>

≥95% (5mm*5mm)

Trasmissione

UV, ottico, IR o opzione su ordinazione

Arrotondamento del bordo

Soddisfacente rispetto alla norma dei SEMI M1.2/riferisca a IEC62276

Tipo di superficie

/Double lucidato laterale singolo parteggia lucidato

Ra laterale lucidato

<1>

Criteri laterali posteriori

Generale è 0.2-0.5µm o così su misura

Aspetto

Contaminazione

Nessuno

Particles>0.3µm

<>

Segni della sega, striature

Nessuno

Graffio

Nessuno

Crepe, segni della sega, macchie

Nessuno
