Wafer piezo-elettrico a 8 pollici a 6 pollici su misura per il semiconduttore probabilità di intercettazione e MEMS

Wafer piezo-elettrico a 8 pollici a 6 pollici su misura per il semiconduttore probabilità di intercettazione e MEMS

Dettagli:

Luogo di origine: La CINA
Marca: BonTek
Certificazione: ISO:9001, ISO:14001
Numero di modello: Wafer piezoelettrico

Termini di pagamento e spedizione:

Quantità di ordine minimo: 5 PCS
Prezzo: Negoziabile
Imballaggi particolari: Pacchetto del barattolo della cassetta, chiuso sotto vuoto
Tempi di consegna: 1-4 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 50000 pc/mese
Miglior prezzo Contatto

Informazioni dettagliate

Nome di prodotto: Wafer piezoelettrico Diametro: A 2 pollici ~ a 8 pollici
Cristallo: LN, LT, quarzo Spessore: 0.08mm ~ 2mm
Piano di orientamento: 22mm, 32.5mm, 57.5mm, DENTELLANO Rivestimento: Rivestimento, lucidatura di entrambi i lati
Applicazioni: Dispositivi piezoelettrici, dispositivi della SEGA Ra rugosità: <0>
Evidenziare:

Wafer piezo-elettrico a 8 pollici

,

Wafer a 6 pollici di MEMS

,

Wafer piezo-elettrico a 6 pollici

Descrizione di prodotto

Wafer piezoelettrico a 8 pollici a 6 pollici su misura per il semiconduttore probabilità di intercettazione e MEMS

Effetto piezoelettrico positivo (effetto piezoelettrico diretto): La polarizzazione di un certo dielettrico una volta deforme con una forza applicata in una determinata direzione ed allo stesso tempo una tassa è generata su certa superficie del dielettrico, che, una volta rimosso, ritorna al suo stato neutrale. Come la direzione dei cambiamenti della forza, la polarità della tassa dei cambiamenti anche. Effetto piezoelettrico inverso (effetto electrostrictive): Quando un campo elettrico si applica ad un dielettrico in direzione di polarizzazione, il dielettrico produce la deformazione o lo sforzo meccanica in una determinata direzione e quando il campo elettrico applicato è rimosso, la deformazione o lo sforzo inoltre scompare.

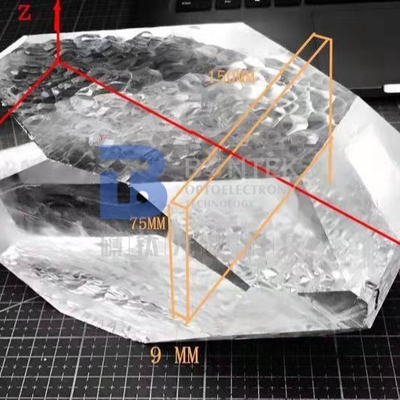

BonTek si sviluppa di cristallo e fabbrica i wafer, noi è specialista piezoelettrico. Lavoriamo principalmente con i wafer, spazii in bianco, substrati abbiamo fatto dal cristallo di quarzo, dal niobato di litio, dal Tantalate ecc. del litio.

Specialmente, possiamo fare i GRANDI e wafer/spazii in bianco SOTTILI. 3" 4" 6" 8" sono tutto disponibile secondo il requisito. Inoltre, possediamo le attrezzature di segno del profilatore, del laser di Corning Flatmaster 200, AOI e la linea di pulizia di 6 punti.

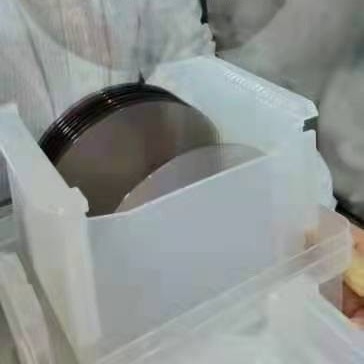

Wafer piezo-elettrico a 8 pollici a 6 pollici su misura per il semiconduttore probabilità di intercettazione e MEMS 0Wafer piezo-elettrico a 8 pollici a 6 pollici su misura per il semiconduttore probabilità di intercettazione e MEMS 1Wafer piezo-elettrico a 8 pollici a 6 pollici su misura per il semiconduttore probabilità di intercettazione e MEMS 2

Cristallo

Cristallo di quarzo Niobato di litio Tantalate del litio

Orientamento

X / Y/Z/Y36/Y42.75

X / Y/Y41/

Y64 / Y128

X / X112/YZ/

Y28 / Y36/Y42

Impiegati di curie

573℃ 1142℃ ± 2℃ 605℃ ± 2℃

Colore

Radura bianca La norma bianca, il nero si è ridotta

Verniciatura

con il seme o senza semi Er & MgO Fe

Fuori diametro

3' “, 4" “, 5" “, 6" “, 8" “ 3' “, 4" “, 6" “

Spessore

0.08mm/0.25mm/0.35mm/0.50mm/1.00mm ecc.

0.35mm/0.50mm/1.00mm/2.00mm

ecc.

Finitura superficia

Singola lucidatura laterale/doppia lucidatura del lato/avvolto

Front Side

Ra<> Ra di rugosità<>

Parte

Ra di rugosità: 0,5--1.0um GC#1000

TTV

< 5um="">

Arco

-25um < bow="">

Filo di ordito

< 35um="">

LTV (5x5)

< 1="">

PLTV

>98% (5mm*5mm)

Bordo

CompI t con i SEMI M1.2 @ con GC#1000

Appartamenti di orientamento

22±2mm, 32.5±2mm, 47.5±2mm, 57.5±2mm, tacca secondo la richiesta

Contaminazione

Micron >0.3 delle particelle @

Aspetto

Crepe, segni della sega, macchie: Nessuno

Wafer piezo-elettrico a 8 pollici a 6 pollici su misura per il semiconduttore probabilità di intercettazione e MEMS 3

Wafer piezo-elettrico a 8 pollici a 6 pollici su misura per il semiconduttore probabilità di intercettazione e MEMS 4

FAQ:

  1. Q: Che cosa sono i prodotti voi pricipalmente lavorare sopra?

: Ci esaminiamo come lo specialista piezo-elettrico del wafer. Siamo il primissimo da lavorare con singolo Crystal Quartz in Cina circa 30 anni fa. Poi facciamo un passo gradualmente nel campo del vetro di LiNbO3, di LiTaO3, di quarzo, di LGS, di CTGS ecc. In particolare, se state cercando un fornitore piezo-elettrico del quarzo, siamo l'ultima scelta! Delocalizziamo milioni di spazii in bianco del quarzo ogni anno perché padroneggiamo A, tagli dell'IT e dello Sc con precisione superiore di angolo.

  1. Q: Potete accettare la personalizzazione del prodotto?

: Sì, naturalmente. Possiamo fabbricare secondo la vostra richiesta. Inoltre, siamo così con esperienza con i wafer piezo-elettrici che possiamo fornirgli i suggerimenti pertinenti se non siete 100% sicuro circa la vostra scelta. Inoltre, abbiamo alcuni wafer standard in azione, prego controlliamo con noi.

  1. Q: Potete consegnare le merci via il nostro agente del corriere?

: Sì, vi suggeriremmo per andare con l'agente che del corriere avete una conoscenza di con (DHL, Fedex, UPS ecc.). Possiamo spedire via il vostro conto. E, naturalmente, imballeremo sicuro i prodotti nella dimensione accettabile per aiutarvi a comprimere il costo della spedizione. Se ci avete bisogno di di prendere la cura del trasporto, non è inoltre un problema. Inoltre abbiamo buon sconto con le società di corriere internazionali.

  1. Q: Come potete garantirci ottenete che cosa vogliamo sicuro?

: I prodotti del wafer sono fragili ed a volte costosi. L'ultima cosa, come il produttore, vogliamo vedere siamo i prodotti che facciamo siamo stati danneggiati durante il corriere. Di conseguenza, imballeremo adeguatamente i wafer e li metteremo in un cartone adeguato riempito di spugna dell'amplificatore. Tuttavia, gli incidenti sono a volte inevitabili. Così, segua prego «i punti del controllo di accettazione» indicati nei disegni qui sotto. Se accaduto indesiderato, noi darà il riempimento o rimborserà se seguite i punti di controllo.

  1. Q: Possiamo visitare la vostra fabbrica?

: Sicuro. L'ispezione di fabbrica è importante per l'acquisto della grande quantità e la cooperazione a lungo termine. La discussione faccia a faccia è cui noi principalmente sicuri con. Durante gli anni scorsi, i personaggi intorno al mondo hanno testimoniato il nostro progresso nell'accumulazione della fabbrica. Attualmente, dovuto la pandemia Covid-19, inoltre abbiamo avuti l'esperienza nella videoconferenza con i compratori globali.

Controllo di accettazione

Wafer piezo-elettrico a 8 pollici a 6 pollici su misura per il semiconduttore probabilità di intercettazione e MEMS 5

  • Il prodotto è fragile. Lo abbiamo imballato adeguatamente e lo abbiamo identificato fragile. Consegniamo attraverso le società precise nazionali ed internazionali eccellenti per assicurare la qualità del trasporto.

  • Dopo la ricezione delle merci, tratti prego con attenzione e controllare se il cartone esterno è in buone condizioni. Apra con attenzione il cartone esterno e controlli se le scatole di imballaggio sono allineate. Prenda un'immagine prima che le eliminiate.

  • Apra prego l'imballaggio sotto vuoto in una stanza pulita quando i prodotti devono applicarsi.

  • Se i prodotti sono trovati nocivi durante il corriere, prenda prego un'immagine o registri un video immediatamente. Non prenda i prodotti nocivi dalla scatola d'imballaggio! Contattici immediatamente e risolveremo bene il problema.
