Wafer al niobato di litio a taglio Y e X per prestazioni superiori del dispositivo SAW
Dettagli:
Luogo di origine: | La CINA |
Marca: | CSIMC |
Certificazione: | ISO:9001, ISO:14001 |
Numero di modello: | Niobato di litio (LiNbO3) |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 2 PCS |
---|---|
Prezzo: | Negoziabile |

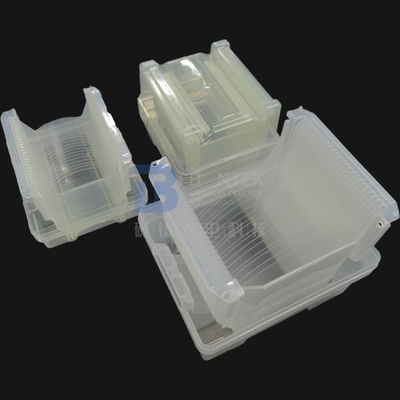

Imballaggi particolari: | Pacchetto del barattolo della cassetta, chiuso sotto vuoto |
Tempi di consegna: | 1-4 settimane |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 10000 pc/mese |
Informazioni dettagliate |
|||
Nome del prodotto: | Wafer di Niobato di Litio | Purezza: | SAW, ottico |
---|---|---|---|
Diametro: | 100 mm, 150 mm, 200 mm. | Tipo di taglio: | X tagliato, Y tagliato |
Spessore: | 500 mm, 1000 mm | TTV: | <5um> |
Roverezza Ra: | Ra<0.5nm | Uso di industria: | Filtro SAW, trasduttore ad ultrasuoni |
Evidenziare: | wafer LiNbO3 di 0.35mm,wafer ottici 1000um,wafer di 500um LiNbO3 |
Descrizione di prodotto

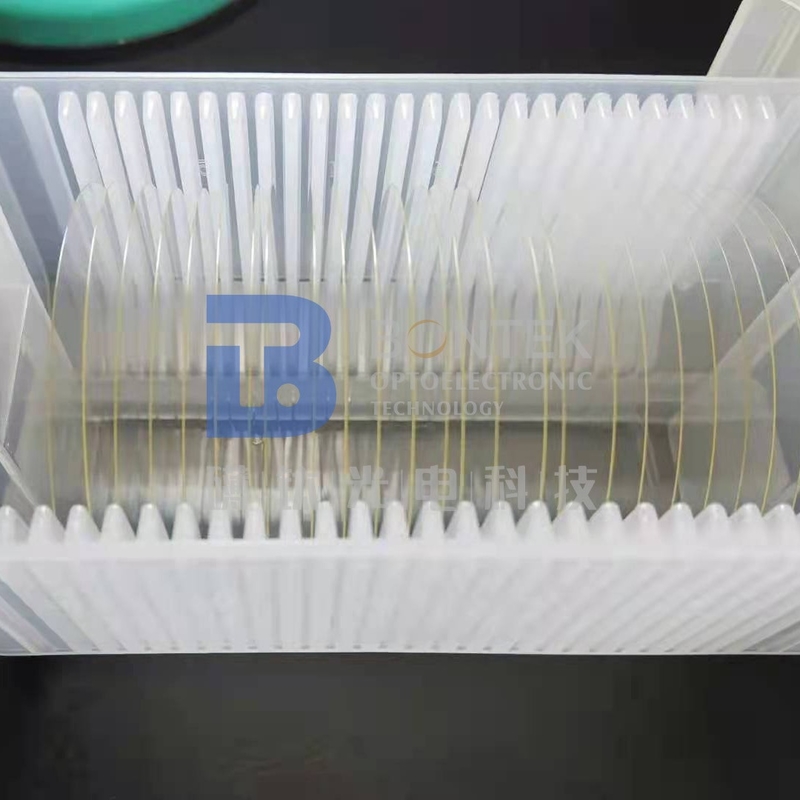

Wafer al niobato di litio a taglio Y e X per prestazioni superiori del dispositivo SAW
I wafer al niobato di litio stanno rivoluzionando l'industria della tecnologia ottica con la loro combinazione unica di proprietà ottiche, piezoelettriche e ferroelettriche.con un contenitore di acido nitrico di peso inferiore o uguale a 10 kg,, offrono prestazioni senza pari in una vasta gamma di applicazioni.
La loro eccezionale trasparenza ottica e l'indice di rifrazione rendono i wafer al niobato di litio ideali per l'uso in modulatori ottici, guide d'onda e filtri.le loro proprietà piezoelettriche consentono una conversione efficiente di segnali ottici in segnali elettrici, vitale per i sistemi di comunicazione ottica ad alta velocità.
Grazie alla loro elevata stabilità termica e alla loro resistenza chimica, le wafer al niobato di litio mantengono le loro prestazioni anche in ambienti difficili.rendendoli adatti a una vasta gamma di applicazioni industriali e scientifiche.
Aggiornate la vostra tecnologia ottica con wafer al niobato di litio e godetevi prestazioni, efficienza e affidabilità superiori.Questo è il nuovo punto di riferimento nella tecnologia ottica, un passo avanti nell'evoluzione della luce.
L'obiettivo di sviluppoNiobato di litio (LiNbO3)La produzione di wafer di più grande diametro, come la prossima generazione di SAW e materiali ottici, deve sempre soddisfare le esigenze del produttore.
Materiale |
Wafer al niobato di litio da 8 pollici |
Orientazione |
Taglio in Z o taglio in Y128° |
Finitura superficiale |
di larghezza uguale o superiore a 50 mm (DLP/SLP/SSP/DSP tutti disponibili) |
Spessore |
0.35mm, 0.50mm, 1.00mm |
TTV |
< 5 μm |
BIO |
± 40um |
Warp. |
< 80 μm |
Piatti di orientamento |
Intaglio semistandard |
Lato lucidato Ra |
Roughness Ra<10A |
Criteri sul retro |
Roverezza Ra:0.5-1.0 μm GC#1000 |
Rondamento del bordo |
Conforme alla norma SEMI M1.2/riferimento alla IEC62276 |
Struttura cristallina |
Trigonale, gruppo spaziale R3c, gruppo punto 3m |
Punto di fusione |
1253°C |
Durezza di Mohs |
5 |
Densità |
40,64 g/cm3 |
Delicescenza |
Nessuna |
Omogeneità ottica |
~ 5x10- 5/cm |
Intervallo di trasparenza |
420-5200 nm |
Coefficiente di assorbimento |
~0,1%/cm @1064nm |
