Vaste applicazioni ottiche di Sapphire Single Crystal Wafer For IR della trasmissione
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | BonTek |
| Certificazione: | ISO:9001 |
| Numero di modello: | Zaffiro (Al2O3) |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5 pezzi |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Cassetta, barattolo, pacchetto del film |
| Tempi di consegna: | 1-4 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 10000 pezzi/mese |
|
Informazioni dettagliate |
|||
| Materiale: | Sapphire Wafer | Tipo: | Monocristallo |
|---|---|---|---|
| Applicazione: | orward che sembra infrarosso | Metodo di crescita: | Cristallizzazione orizzontalmente diretta (HDC) |
| Punto di fusione: | 2040 gradi di C | Modulo di Young (E): | 335 GPa |
| Modulo del taglio (G): | 148,1 GPa | Modulo di massa (K): | 240 GPa |
| Evidenziare: | Vasta trasmissione singolo Crystal Wafer,Cristallo di zaffiro di 335 GPa,Singolo Crystal Wafer |
||
Descrizione di prodotto
Vasta trasmissione Sapphire Wafer di alta durevolezza per le applicazioni ottiche di IR
Lo zaffiro è usato per la sua resistenza della durevolezza e di erosione/corrosione, spesso congiuntamente alla capacità di resistere all'alto calore mentre ha una gamma di trasmissione molto vasta. Le applicazioni includono:
· Windows - finestre del FLIR (infrarosso lungimirante) per i sensori ed altre ottica. La chiarezza ottica sopra una vasta ampiezza dello spettro si combina con la durevolezza in questa applicazione.
· Windows - per la resistenza di erosione in sale e negli ambienti di salto della sabbia, lo zaffiro è utilizzato in finestre convenzionali e nelle forme della cupola in sostituzione dei materiali di trasmissione più molli e più fragili di IR.
· Lampade di contromisure - le lampade istantanee dello zaffiro sono utilizzate nei IRCM (contromisure infrarosse). La prestazione ad alta temperatura di zaffiro si combina con vasta ampiezza dello spettro in questa applicazione.
PROPRIETÀ OTTICHE
|
Trasmissione |
0,17 - 5,5 um |
|
Indice di rifrazione |
1,75449 (o) 1,74663 (e) a 1,06 um |
|
Perdita di riflessione |
a 1,06 micron (2 superfici) per o-Ray - 11,7%; per e-Ray - 14,2% |
|
Indice di assorbimento |
0,3 x 10-3 cm-1 a 2,4 um |
|
dN/dT |
13,7 x 10-6 a 5,4 um |
|
dn/dm = 0 |
1,5 um |
|
Orientamento |
R-aereo, C-aereo, Un-aereo, M.-aereo o un orientamento specificato |
|
Tolleranza di orientamento |
± 0.3° |
|
Diametro |
2 pollici, 3 pollici, 4 pollici, 6 pollici, 8 pollici o altri |
|
Tolleranza del diametro |
0.1mm per 2 pollici, 0.2mm per 3 pollici, 0.3mm per 4 pollici, 0.5mm per 6 pollici |
|
Spessore |
0.25mm, 0.33mm, 0.43mm, 0.65mm, 1mm o altri; |
|
Tolleranza di spessore |
25μm |
|
Lunghezza piana primaria |
16.0±1.0mm per 2 pollici, 22.0±1.0mm per 3 pollici, 30.0±1.5mm per 4 pollici, 47.5/50.0±2.0mm per 6 pollici |
|
Orientamento piano primario |
± 0.2° dell'Un-aereo (1 1-2 0); C-aereo (0 0-0 1) ± 0.2°, C-asse sporgente 45 +/- 2° |
|
TTV |
≤10µm per 2 pollici, ≤15µm per 3 pollici, ≤20µm per 4 pollici, ≤25µm per 6 pollici |
|
ARCO |
≤10µm per 2 pollici, ≤15µm per 3 pollici, ≤20µm per 4 pollici, ≤25µm per 6 pollici |
|
Front Surface |
Epi-lucidato (Ra< 0=""> |
|
Superficie posteriore |
Terra fine (Ra=0.6μm~1.4μm) o Epi-lucidato |
|

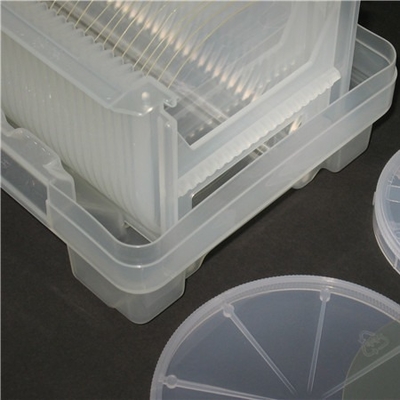

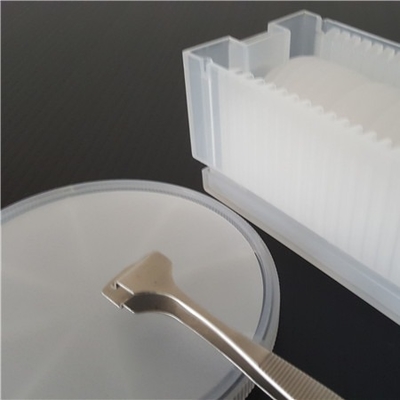

Imballaggio |
Imballato nell'ambiente della stanza pulita della classe A 100 |
Controllo di accettazione
1. Il prodotto è fragile. Lo abbiamo imballato adeguatamente e lo abbiamo identificato fragile. Consegniamo attraverso le società precise nazionali ed internazionali eccellenti per assicurare la qualità del trasporto.
2. Dopo la ricezione delle merci, tratti prego con attenzione e controllare se il cartone esterno è in buone condizioni. Apra con attenzione il cartone esterno e controlli se le scatole di imballaggio sono allineate. Prenda un'immagine prima che le eliminiate.
3. Apra prego l'imballaggio sotto vuoto in una stanza pulita quando i prodotti devono applicarsi.
4. Se i prodotti sono trovati nocivi durante il corriere, prenda prego un'immagine o registri un video immediatamente. Non prenda i prodotti nocivi dalla scatola d'imballaggio! Contattici immediatamente e risolveremo bene il problema.
