Lo Sc ha tagliato gli oscillatori doppiamente rotanti di Crystal Blanks For Oven Stabilized del quarzo
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | BonTek |
| Certificazione: | ISO:14001 |
| Numero di modello: | Crystal Quartz singolo |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 50 PCS |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | La cassetta/barattolo, ha messo in un cartone con la schiuma del PE. |
| Tempi di consegna: | 1-4 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 200000 pc/mese |
|
Informazioni dettagliate |
|||
| Prodotto: | Cristallo di quarzo coltivato | Spessore/frequenza: | 1MHz~70MHz incidendo |
|---|---|---|---|
| Rotazione: | Sc tagliato, tagliato | angolo del θ: | ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, ecc. |
| Dimensione: | Φ8mm, 10mm; 20×20mm ecc. | Ord: | Fondamento; terzo tratto; quinto tratto |
| Superficie: | #1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Ha lucidato (ossido del cerio) & ha inciso lo | Diottrico: | Plano-convesso: 0,5 biconvessi diottrici dioptric~10: 10 dioptric~15 diottrici |
| Evidenziare: | Quarzo doppiamente rotante Crystal Blanks,Lo Sc ha tagliato il quarzo Crystal Blanks,Wafer di Oven Stabilized Oscillators Quartz Piezoelectric |
||
Descrizione di prodotto
Lo Sc ha tagliato il quarzo doppiamente rotante Crystal Blanks For Oven-Stabilized Oscillators
Un taglio speciale (sforzo compensativo) sviluppato nel 1974, è un taglio doppio rotante (35°15 ' e 21°54 ') per gli oscillatori forno-stabilizzati con rumore basso di fase e buon invecchiando le caratteristiche. Meno sensibile agli sforzi meccanici. Ha velocità più veloce di riscaldamento, più alta Q, migliorano il rumore avvicinato di fase, la meno sensibilità all'orientamento spaziale contro il vettore di gravità e la meno sensibilità alle vibrazioni. [53] la sua costante di frequenza è 1,797 MHz⋅mm. I modi coppia sono peggiori di al taglio, la resistenza tende ad essere più alto; molto più cura è richiesta per convertire fra i tratti. Funziona alle stesse frequenze del al taglio. La curva della frequenza-temperatura è una parabola discendente di terzo ordine con il punto di flessione a °C 95 ed alla sensibilità di temperatura molto più insufficiente che al taglio.
|
Orientamento |
A, Sc, l'IT,…, ecc |
|
Tolleranza di angolo |
Angolo di teta: ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, ecc. |
|
Phi Angle: ′ ±5, ′ ±10, ′ ±15, ′ ±30,…, ecc. |
|
|
Dimensione |
Rotondo (3.0mm~8")/quadrato (1.6x1.6mm~48x48mm o più grande)/SMD (1.2x2.4mm qui sopra) |
|
Tolleranza di dimensione |
±0.01mm, +/-0.005mm, +/-0.0005mm, secondo la dimensione |
|
Frequenza |
1 megahertz fino a 54Mhz per il fondamento tagliato; Fino a 70Mhz incidendo |
|
Piano |
Per richiesto: il piano sarà perpendicolare all'ascissa all'interno del grado ±10 |
|
Superficie |
#1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Ha lucidato (ossido del cerio) & ha inciso lo Std |
|
Tratto |
Fondamento; Terzo tratto (terzo); Quinto tratto (quinto) |
|
Diottrico |
Plano-convesso: 0,5 biconvessi diottrici dioptric~10: 10 dioptric~15 diottrici |
|
Materiale |
Cristallo di quarzo coltivato |
|
Q-valore |
1.8x10^6 minimo, 2.4x10^6 alle norme di IEC 3.0x10^6 |
|
ECD |
㎡ massimo di 2 /c, 10/c㎡, 30/c㎡ massimo, 100/c㎡ massimo, 300/c㎡ massimo; Quarzo spazzato |
|
Inclusioni |
Ia, Ib, I, II, III gradi |
|
Spazzato |
Barra di Z, barra di Y, o quarzo spazzato |
Controllo di accettazione

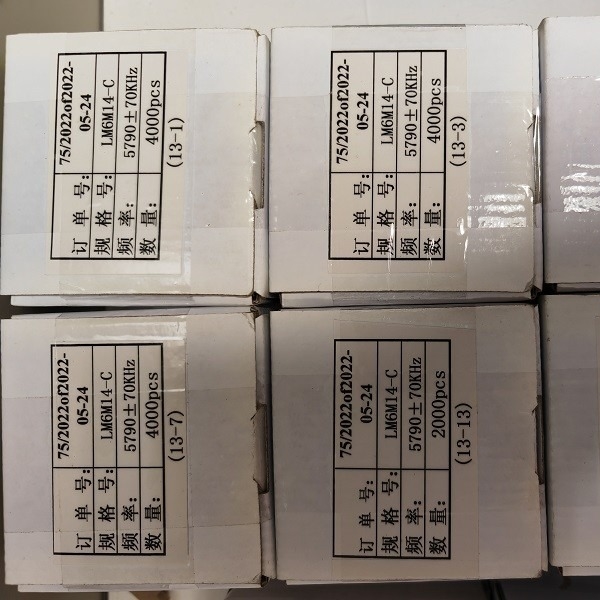

- Il prodotto è fragile. Lo abbiamo imballato adeguatamente e lo abbiamo identificato fragile. Consegniamo attraverso le società precise nazionali ed internazionali eccellenti per assicurare la qualità del trasporto.
- Dopo la ricezione delle merci, tratti prego con attenzione e controllare se il cartone esterno è in buone condizioni. Apra con attenzione il cartone esterno e controlli se le scatole di imballaggio sono allineate. Prenda un'immagine prima che le eliminiate.
- Apra prego l'imballaggio sotto vuoto in una stanza pulita quando i prodotti devono applicarsi.
- Se i prodotti sono trovati nocivi durante il corriere, prenda prego un'immagine o registri un video immediatamente. Non prenda i prodotti nocivi dalla scatola d'imballaggio! Contattici immediatamente e risolveremo bene il problema.
