Alla bassa temperatura tagliata degli spazii in bianco del quarzo che incide 0.5MHz - 70MHz
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | BonTek |
| Certificazione: | ISO:9001 |
| Numero di modello: | Alpha Quartz |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 100 pc |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | La cassetta/barattolo, ha messo in un cartone con la schiuma del PE. |
| Tempi di consegna: | 1-4 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 200000 pc/mese |
|
Informazioni dettagliate |
|||
| Prodotto: | Spazio in bianco del quarzo | Materiale: | Quarzo di bassa temperatura |
|---|---|---|---|
| frequenza: | 0.5MHz~70MHz incidendo | Rotazione: | tagliato |
| Dimensione: | Φ10mm, 15mm, 20×20mm o su misura | Ord: | primo tratto; terzo tratto; quinto tratto |
| Superficie: | #1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Ha lucidato (ossido del cerio) & ha inciso lo | Diottrico: | Il Plano-Plano, Plano-convesso, biconvesso |
| Evidenziare: | Bassa temperatura agli spazii in bianco tagliati del quarzo,70MHz quarzo Crystal Blanks,Al wafer piezoelettrico tagliato |
||
Descrizione di prodotto
Agli spazii in bianco tagliati del quarzo che funzionano nell'ampia gamma di temperature
Al taglio è il taglio più comune, sviluppato nel 1934. Il piatto contiene l'ascissa del cristallo ed è inclinato da 35°15 ' dall'asse (ottico) di z. La curva della frequenza-temperatura è una curva a forma di seno con il punto di flessione a circa 25-35 °C. Ha costante 1,661 MHz⋅mm di frequenza. [48] più (stimata più di 90%) di tutti gli a cristallo è questa variante. Utilizzato per gli oscillatori che funzionano nell'più ampia gamma di temperature, per una gamma di 0,5 - 200 megahertz; anche utilizzato ad in oscillatori controllati a forno. [49] sensibile agli sforzi meccanici, se causato con le forze esterne o dai gradienti geotermici.
|
Orientamento |
tagliato, ecc |
|
Tolleranza di angolo |
Angolo di teta: ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, ecc. |
|
Phi Angle: ′ ±5, ′ ±10, ′ ±15, ′ ±30,…, ecc. |
|
|
Dimensione |
Rotondo (3.0mm~8")/quadrato (1.6x1.6mm~48x48mm o più grande)/SMD (1.2x2.4mm qui sopra) |
|
Tolleranza di dimensione |
±0.01mm, +/-0.005mm, +/-0.0005mm, secondo la dimensione |
|
Frequenza |
1 megahertz fino a 54Mhz per il fondamento tagliato; Fino a 70Mhz incidendo |
|
Piano |
Per richiesto: il piano sarà perpendicolare all'ascissa all'interno del grado ±10 |
|
Superficie |
#1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Ha lucidato (ossido del cerio) & ha inciso lo Std |
|
Tratto |
Fondamento; Terzo tratto (terzo); Quinto tratto (quinto) |
|
Diottrico |
Plano-convesso: 0,5 biconvessi diottrici dioptric~10: 10 dioptric~15 diottrici |
|
Materiale |
Cristallo di quarzo coltivato |
|
Q-valore |
1.8x10^6 minimo, 2.4x10^6 alle norme di IEC 3.0x10^6 |
|
ECD |
㎡ massimo di 2 /c, 10/c㎡, 30/c㎡ massimo, 100/c㎡ massimo, 300/c㎡ massimo; Quarzo spazzato |
|
Inclusioni |
Ia, Ib, I, II, III gradi |
|
Grado |
Barra di Z, barra di Y, o quarzo spazzato |
Controllo di accettazione

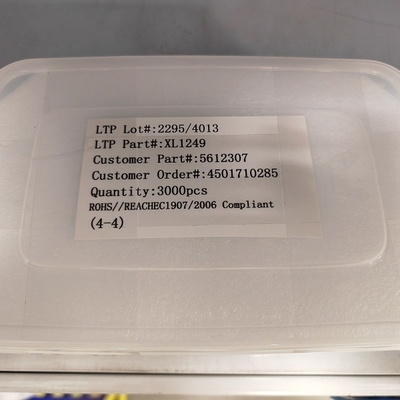

- Il prodotto è fragile. Lo abbiamo imballato adeguatamente e lo abbiamo identificato fragile. Consegniamo attraverso le società precise nazionali ed internazionali eccellenti per assicurare la qualità del trasporto.
- Dopo la ricezione delle merci, tratti prego con attenzione e controllare se il cartone esterno è in buone condizioni. Apra con attenzione il cartone esterno e controlli se le scatole di imballaggio sono allineate. Prenda un'immagine prima che le eliminiate.
- Apra prego l'imballaggio sotto vuoto in una stanza pulita quando i prodotti devono applicarsi.
- Se i prodotti sono trovati nocivi durante il corriere, prenda prego un'immagine o registri un video immediatamente. Non prenda i prodotti nocivi dalla scatola d'imballaggio! Contattici immediatamente e risolveremo bene il problema.
