A Sc tagli il quarzo Crystal Blanks Single Doubly Rotated con ZTC
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | BonTek |
| Certificazione: | ISO:14001 |
| Numero di modello: | Crystal Quartz singolo |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 100 pc |
|---|---|
| Prezzo: | Negoziabile |

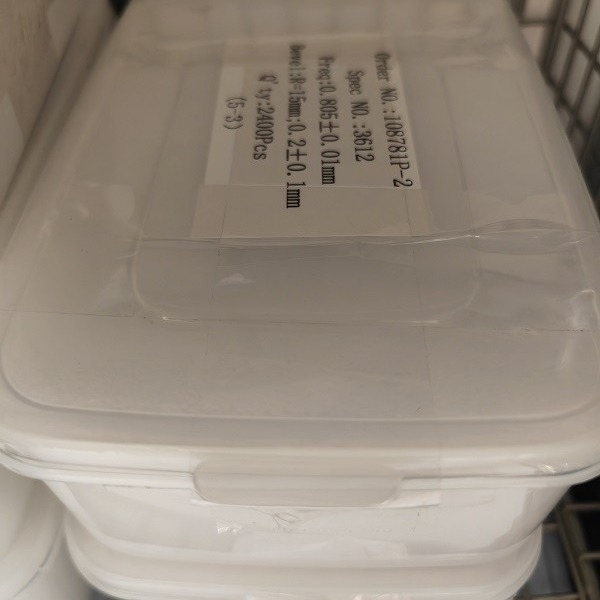

| Imballaggi particolari: | La cassetta/barattolo, ha messo in un cartone con la schiuma del PE. |
| Tempi di consegna: | 1-4 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 200000 pc/mese |
|
Informazioni dettagliate |
|||
| Prodotto: | Quarzo coltivato | frequenza: | 0.5MHz~70MHz incidendo |
|---|---|---|---|
| Rotazione: | tagliato, Sc tagliato | angolo del θ: | ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, ecc. |
| Dimensione: | 10mm, 15mm; 10×10mm ecc. | Ord: | Fondamento; terzo tratto; quinto tratto |
| Superficie: | #1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u); Polished& ha inciso lo Std | Diottrico: | Plano-convesso: 0,5 biconvessi diottrici dioptric~10: 10 dioptric~15 diottrici |
| Evidenziare: | Al quarzo Crystal Blanks del taglio dello Sc,Singolo quarzo rotante Crystal Blanks,Quarzo Crystal Piezoelectric Wafer Blanks |
||
Descrizione di prodotto
Singolo e rotante doppiamente A Sc tagli il quarzo Crystal Blanks con ZTC
Frequenza contro la temperatura
Uscita di cristallo di frequenza in funzione della temperatura. La stabilità di temperatura è una specificazione calcolata in frazioni per miliardo. Lo Sc ha tagliato il cristallo può migliorare la prestazione dell'oscillatore. Il motivo principale è il pendio della curva vicino alla svolta del cristallo. In generale, allo stesso punto di flessione, il pendio del taglio dello Sc è 1/3 del pendio del al taglio. Un altro vantaggio è che i tagli dello Sc si adattano per funzionare sopra un'più ampia zona di temperatura.
Invecchiamento di cristallo
L'invecchiamento di cristallo è un indicatore di come la frequenza di un cristallo passa la sua vita. L'invecchiamento di cristallo è causato dalle impurità nell'oscillatore. Il tasso invecchiante inoltre è misurato nelle parti per miliardo. Lo Sc ha tagliato l'a cristallo non è sensibile ad alcuni fattori che colpiscono l'invecchiamento, quali lo sforzo di cristallo dell'installazione, lo sforzo di placcaggio di cristallo, i cambiamenti elettronici della prestazione di prodotto, ecc. ed ha poco impatto sulla catena di fornitura.
|
Orientamento |
A, Sc, l'IT,…, ecc |
|
Tolleranza di angolo |
Angolo di teta: ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, ecc. |
|
Phi Angle: ′ ±5, ′ ±10, ′ ±15, ′ ±30,…, ecc. |
|
|
Dimensione |
Rotondo (3.0mm~8")/quadrato (1.6x1.6mm~48x48mm o più grande)/SMD (1.2x2.4mm qui sopra) |
|
Tolleranza di dimensione |
±0.01mm, +/-0.005mm, +/-0.0005mm, secondo la dimensione |
|
Frequenza |
1 megahertz fino a 54Mhz per il fondamento tagliato; Fino a 70Mhz incidendo |
|
Piano |
Per richiesto: il piano sarà perpendicolare all'ascissa all'interno del grado ±10 |
|
Superficie |
#1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Ha lucidato (ossido del cerio) & ha inciso lo Std |
|
Tratto |
Fondamento; Terzo tratto (terzo); Quinto tratto (quinto) |
|
Diottrico |
Plano-convesso: 0,5 biconvessi diottrici dioptric~10: 10 dioptric~15 diottrici |
|
Materiale |
Cristallo di quarzo coltivato |
|
Q-valore |
1.8x10^6 minimo, 2.4x10^6 alle norme di IEC 3.0x10^6 |
|
ECD |
㎡ massimo di 2 /c, 10/c㎡, 30/c㎡ massimo, 100/c㎡ massimo, 300/c㎡ massimo; Quarzo spazzato |
|
Inclusioni |
Ia, Ib, I, II, III gradi |
|
Spazzato |
Barra di Z, barra di Y, o quarzo spazzato |
Controllo di accettazione
- Il prodotto è fragile. Lo abbiamo imballato adeguatamente e lo abbiamo identificato fragile. Consegniamo attraverso le società precise nazionali ed internazionali eccellenti per assicurare la qualità del trasporto.
- Dopo la ricezione delle merci, tratti prego con attenzione e controllare se il cartone esterno è in buone condizioni. Apra con attenzione il cartone esterno e controlli se le scatole di imballaggio sono allineate. Prenda un'immagine prima che le eliminiate.
- Apra prego l'imballaggio sotto vuoto in una stanza pulita quando i prodotti devono applicarsi.
- Se i prodotti sono trovati nocivi durante il corriere, prenda prego un'immagine o registri un video immediatamente. Non prenda i prodotti nocivi dalla scatola d'imballaggio! Contattici immediatamente e risolveremo bene il problema.
