100um singolo Crystal Quartz Wafer For HA VISTO l'acceleratore piezo-elettrico del risuonatore dell'oscillatore del filtrante
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | BonTek |
| Certificazione: | ISO:9001, ISO:14001 |
| Numero di modello: | Wafer piezoelettrico |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5 pc |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Pacchetto del barattolo della cassetta, chiuso sotto vuoto |
| Tempi di consegna: | 1-4 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 50000 pc/mese |
|
Informazioni dettagliate |
|||
| Nome: | Wafer piezoelettrico | Diam.: | A 3 pollici, a 4 pollici, a 6 pollici |
|---|---|---|---|
| Materiale: | Alpha Quartz | Spessore: | 100um su |
| Piano: | 22mm, 32.5mm, 47.5mm, 57.5mm, dentellano | Finitura superficia: | Lucidatura su entrambi i lati, Lucidatura su un lato |
| Uso: | Applicazione di Wave acustico di superficie | RA: | <1nm> |
| Evidenziare: | Crystal Quartz Piezoelectric Wafer,Filtro singolo Crystal Quartz Wafer dalla SEGA,Singolo Crystal Quartz Wafer piezo-elettrico |
||
Descrizione di prodotto
Singolo Crystal Quartz Wafer For HA VISTO l'acceleratore piezo-elettrico del risuonatore dell'oscillatore del filtrante
Il taglio del wafer del quarzo ad un determinato orientamento dell'asse coordinato di cristallo è chiamato il modello tagliente del wafer del quarzo. dovuto l'anisotropia del cristallo di quarzo, le proprietà elettriche e termiche delle fette del quarzo sono differenti dovuto le loro proprietà elastiche differenti, le proprietà piezoelettriche e le proprietà della temperatura.
Ci sono due modi esprimere il simbolo tagliato del cristallo di quarzo, uno sono la rappresentazione di simbolo prescritta dalla norma di IRA, l'altro sono la rappresentazione su ordinazione di simbolo peculiare al cristallo di quarzo. IRA (il tipo tagliato prescritto dal simbolo (XYZlWt) con un insieme delle lettere e dell'angolo, ha detto con XYZ tre lettere per rappresentare lo spessore del chip e la lunghezza lungo l'asse della posizione originale, con la t (spessore), l (lunghezza), W (larghezza) per rappresentare la direzione girante, angolo in senso antiorario ha detto che il più ed il segno meno hanno detto in senso orario.
|
Materiale |

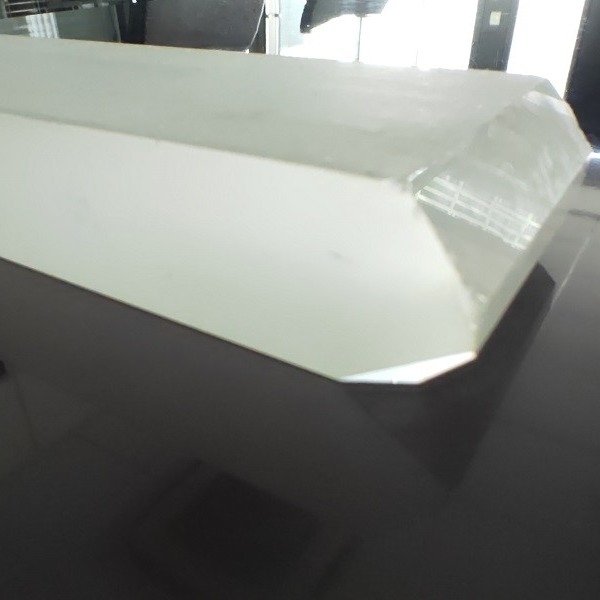

Cristallo di quarzo piezoelettrico sintetico |
|||
|
Angolo di taglio |
X / Y/Z/AT32°/33°/35°/36°/BT/ST42.75° ecc. o per su misura |
|||
|
Diametro/dimensione |
3" (76.2mm) |
4" (100mm) |
6" (150mm) |
8" (200mm) |
|
Tol (±) |
<0> |
|||
|
Spessore più sottile |
min-su di 0.08mm |
min-su di 0.10mm |
min di 0.20mm - su |
minuto di 0.35mm |
|
Piano primario |
22mm |
32mm |
42.5mm |
57.5mm o tacca |
|
LTV (5mmx5mm) |
<1> |
|||
|
TTV |
<1> |
|||
|
Arco |
±10~±50um |
|||
|
Filo di ordito |
<10> |
|||
|
PLTV (<0> |
≥95% (5mm*5mm) |
|||
|
Piano di orientamento |
Tutto il disponibile |
|||
|
Tipo di superficie |
Singolo lato polacco/doppio lato polacco/avvolto |
|||
|
Ra laterale lucidato |
<0> |
|||
|
Criteri laterali posteriori |
Generale è 0.2-0.5µm o così su misura |
|||
|
Criteri del bordo |
R=0.2mm o Bullnose |
|||
|
Proprietà materiale |
ECD |
Migliore del grado 4 |
||
|
Inclusione |
Migliore del grado II |
|||
|
Q-valore |
Migliore del grado C |
|||
|
Criteri della superficie del wafer |
Μ m. delle particelle ¢>0.3 |
<> |
||
|
Graffio, scheggiante |
Nessuno |
|||
|
Difetto |
Nessun crepe del bordo, graffi, segni della sega, macchie |
|||
|

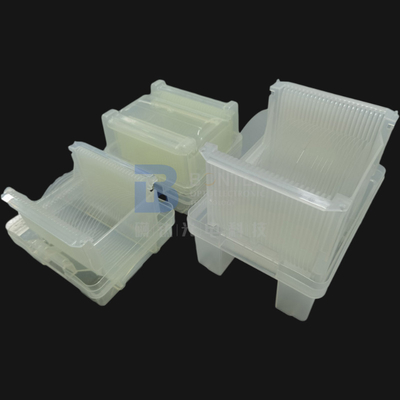

Imballaggio |
Scatola del Qty/wafer |
25pcs per scatola, norma dei semi |
||
Controllo di accettazione
- Il prodotto è fragile. Lo abbiamo imballato adeguatamente e lo abbiamo identificato fragile. Consegniamo attraverso le società precise nazionali ed internazionali eccellenti per assicurare la qualità del trasporto.
- Dopo la ricezione delle merci, tratti prego con attenzione e controllare se il cartone esterno è in buone condizioni. Apra con attenzione il cartone esterno e controlli se le scatole di imballaggio sono allineate. Prenda un'immagine prima che le eliminiate.
- Apra prego l'imballaggio sotto vuoto in una stanza pulita quando i prodotti devono applicarsi.
- Se i prodotti sono trovati nocivi durante il corriere, prenda prego un'immagine o registri un video immediatamente. Non prenda i prodotti nocivi dalla scatola d'imballaggio! Contattici immediatamente e risolveremo bene il problema.
