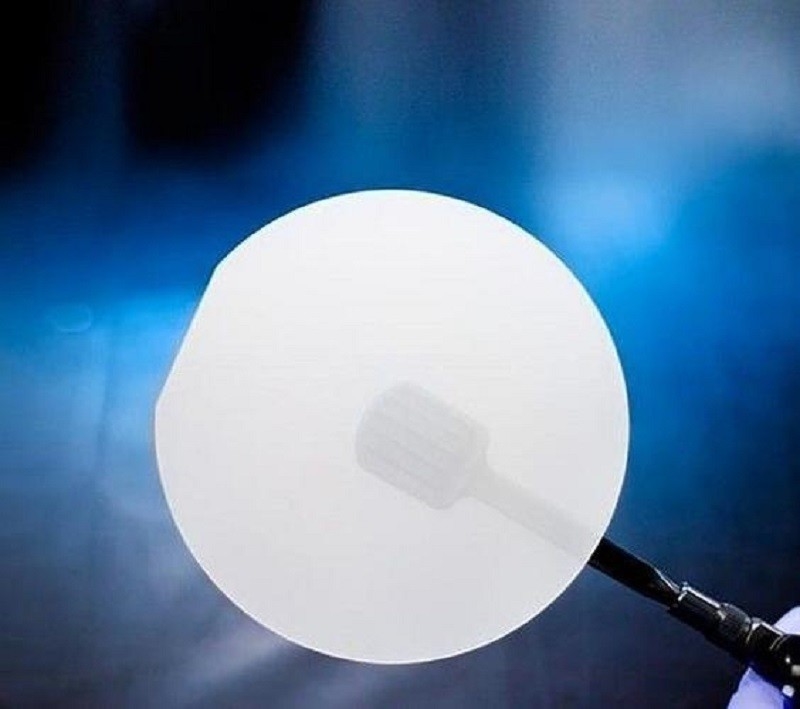

Vari orientamenti a 6 pollici a 4 pollici a 2 pollici di Sapphire Single Crystal Wafer With
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | BonTek |
| Certificazione: | ISO:9001 |
| Numero di modello: | Zaffiro (Al2O3) |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5 pezzi |
|---|---|
| Prezzo: | negotiable |

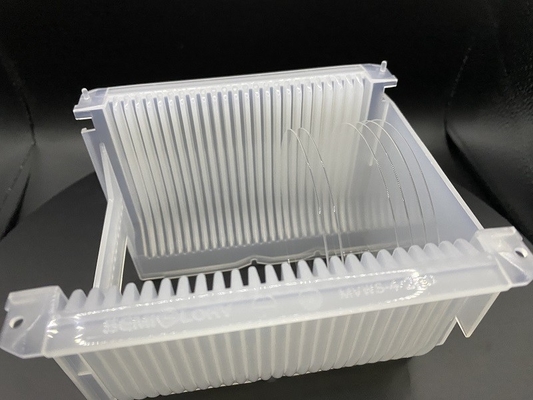

| Imballaggi particolari: | Cassetta, barattolo, pacchetto del film |
| Tempi di consegna: | 1-4 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 10000 pezzi/mese |
|
Informazioni dettagliate |
|||
| Materiale: | Sapphire Wafer | Tipo: | Monocristallo |
|---|---|---|---|
| Color: | White / Red / Blue | Metodo di crescita: | Cristallizzazione orizzontalmente diretta (HDC) |
| Punto di fusione: | 2040 gradi di C | Modulo di Young (E): | 335 GPa |
| Modulo del taglio (G): | 148,1 GPa | Modulo in serie (k): | 240 GPa |
| Evidenziare: | Sapphire Single Crystal Wafer,Singolo Crystal Wafer a 2 pollici,HDC Sapphire Wafer |
||
Descrizione di prodotto
Vari orientamenti a 6 pollici a 4 pollici a 2 pollici di Sapphire Single Crystal Wafer With
Dimensioni: 2", 4", 6" e tagliare i piccoli pezzi;
Direzione di C, direzione di m., direzione della R; Singola lucidatura laterale, doppia lucidatura laterale;
Spessore: 100um, 280um, 300um, 350um, 430um, 500um, 650um, 1mm;
Lo zaffiro è un monocristallo di allumina ed è il secondo materiale più duro in natura, dopo il diamante. Lo zaffiro ha buona trasmissione leggera, ad alta resistenza, la resistenza di collisione, la resistenza all'usura, resistenza della corrosione e la resistenza a temperatura elevata e ad alta pressione, biocompatibilità, può essere trasformata le varie forme degli oggetti. È un materiale ideale del substrato per rendere a semiconduttore i dispositivi optoelettronici.
Applicazione: Il monocristallo dello zaffiro è un materiale multifunzionale eccellente. Possono essere ampiamente usata nell'industria, la difesa nazionale e la ricerca scientifica ed altri campi (quale la finestra infrarossa resistente ad alta temperatura). È inoltre un materiale ampiamente usato del substrato di monocristallo. È il diodo luminescente blu, porpora, bianco corrente (LED) e l'industria del laser del blu (LD) del primo substrato di scelta (bisogno allo strato del film del nitruro di gallio di epitassia sul substrato dello zaffiro), è inoltre un substrato superconduttore importante del film sottile. Oltre a fare la serie di y, serie della La ed altri film sottili superconduttori ad alta temperatura, può anche essere usata per coltivare i nuovi del magnesio) film sottili superconduttori pratici MgB2 (diboride.
PROPRIETÀ OTTICHE
|
Trasmissione |
0,17 - 5,5 um |
|
Indice di rifrazione |
1,75449 (o) 1,74663 (e) a 1,06 um |
|
Perdita di riflessione |
a 1,06 micron (2 superfici) per o-Ray - 11,7%; per e-Ray - 14,2% |
|
Indice di assorbimento |
0,3 x 10-3 cm-1 a 2,4 um |
|
dN/dT |
13,7 x 10-6 a 5,4 um |
|
dn/dm = 0 |
1,5 um |
|
Orientamento |
R-aereo, C-aereo, Un-aereo, M.-aereo o un orientamento specificato |
|
Tolleranza di orientamento |
± 0.3° |
|
Diametro |
2 pollici, 3 pollici, 4 pollici, 6 pollici, 8 pollici o altri |
|
Tolleranza del diametro |
0.1mm per 2 pollici, 0.2mm per 3 pollici, 0.3mm per 4 pollici, 0.5mm per 6 pollici |
|
Spessore |
0.25mm, 0.33mm, 0.43mm, 0.65mm, 1mm o altri; |
|
Tolleranza di spessore |
25μm |
|
Lunghezza piana primaria |
16.0±1.0mm per 2 pollici, 22.0±1.0mm per 3 pollici, 30.0±1.5mm per 4 pollici, 47.5/50.0±2.0mm per 6 pollici |
|
Orientamento piano primario |
± 0.2° dell'Un-aereo (1 1-2 0); C-aereo (0 0-0 1) ± 0.2°, C-asse sporgente 45 +/- 2° |
|
TTV |
≤10µm per 2 pollici, ≤15µm per 3 pollici, ≤20µm per 4 pollici, ≤25µm per 6 pollici |
|
ARCO |
≤10µm per 2 pollici, ≤15µm per 3 pollici, ≤20µm per 4 pollici, ≤25µm per 6 pollici |
|
Front Surface |
Epi-lucidato (Ra< 0=""> |
|
Superficie posteriore |
Terra fine (Ra=0.6μm~1.4μm) o Epi-lucidato |
|
Imballaggio |
Imballato nell'ambiente della stanza pulita della classe A 100 |
