• Wafer di vetro di Borofloat 33 a 8 pollici per l'ottica ed i semiconduttori di elettronica
Wafer di vetro di Borofloat 33 a 8 pollici per l'ottica ed i semiconduttori di elettronica

Wafer di vetro di Borofloat 33 a 8 pollici per l'ottica ed i semiconduttori di elettronica

Dettagli:

Luogo di origine: La Cina
Marca: BonTek
Certificazione: ISO:9001, ISO:14001
Numero di modello: Silice fusa, quarzo fuso

Termini di pagamento e spedizione:

Quantità di ordine minimo: 5 PCS
Prezzo: Negoziabile
Imballaggi particolari: Pacchetto del barattolo della cassetta, chiuso sotto vuoto
Tempi di consegna: 1-4 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 20000 pc/mese
Miglior prezzo Contatto

Informazioni dettagliate

Materiale: Vetro di Borofloat Marca: Schott Brorofloat 33
Diametro: 200mm, 150mm Spessore: 0.5mm, 0.725mm, 1mm
Bordo: Forma di C Finitura superficia: Doppio lato polacco
Densità: 2,23 g/cm3 ApSemiconductor, MEMSplication: Elettronica, ottica e semiconduttori
Evidenziare:

Wafer di vetro di Borofloat 33 a semiconduttore

,

Wafer di vetro di Borofloat 33 di elettronica

,

Wafer a 8 pollici della silice fusa

Descrizione di prodotto

Wafer di vetro di Borofloat 33 a 8 pollici per elettronica, ottica ed i semiconduttori





Descrizione di vetro del wafer di Borofloat 33

Borofloat 33 è un tipo di vetro borosilicato che è ampiamente usato in varie industrie, compreso elettronica, l'ottica ed i semiconduttori. È conosciuto per le sue proprietà termiche e chimiche eccellenti, rendendolo adatto ad applicazioni che richiedono la resistenza ad alta temperatura e la durevolezza chimica.

I wafer di vetro hanno fatto da Borofloat 33 sono comunemente usati come substrati nella lavorazione degli apparecchi elettronici, quali i dispositivi, i sensori e le esposizioni di MEMS (sistemi Microelectromechanical). Forniscono una superficie piana ed uniforme per il deposito dei film sottili e di altri processi a semiconduttore.

Questi wafer di vetro sono a disposizione in vari dimensioni e spessori per accomodare i requisiti fabbricanti differenti. Il wafer tipico grandezza l'intervallo da alcuni millimetri a parecchi pollici di diametro. Lo spessore può variare da alcuni micrometri a parecchi millimetri.





Borofloat 33 parametri di vetro del wafer

Materiale BOROFLOAT 33
Densità (@ 25°C/77°F) 2,23 g/cm3
Modulo di elasticità 63 kN/mm2
Durezza HK 0.1/20 di Knoop 480
Il rapporto di Poisson 0,2
Costante dielettrica (@ 1 megahertz & 25°C) 4,6
Tangente di perdita (@ 1 megahertz & 25°C) 37 x 10-4
Resistenza dielettrica (@ 50 hertz & 25°C) 16 kV/mm
Indice di rifrazione (ND) 1,472
Dispersione (N-F - nC) 71,9 x 10-4





Borofloat 33 specifiche di vetro del wafer

Specificazione 3" 4" 5" 6" 8"
Diametro 76.2mm 100mm 125mm 150mm 200mm
Tol (±) <0>
Spessore >0.10mm >0.10mm >0.30mm >0.30mm >0.30mm
Piano primario 22mm 32.5mm 42.5mm 57.5mm Tacca
Tacca
TTV <8um><10um><15um><20um><30um>
Arco ±20um ±25um ±40um ±40um ±60um
Filo di ordito <30um><40um><50um><50um><60um>
PLTV (<0> ≥95% (5mm*5mm)
Trasmissione UV, ottico, IR o opzione su ordinazione
Arrotondamento del bordo Soddisfacente rispetto alla norma dei SEMI M1.2/riferisca a IEC62276
Tipo di superficie Singolo /Double lucidato laterale parteggia lucidato
Ra laterale lucidato <1>
Criteri laterali posteriori Generale è 0.2-0.5µm o così su misura
Aspetto Contaminazione Nessuno
Particles>0.3µm <>
Segni della sega, striature Nessuno
Graffio Nessuno
Crepe, segni della sega, macchie Nessuno

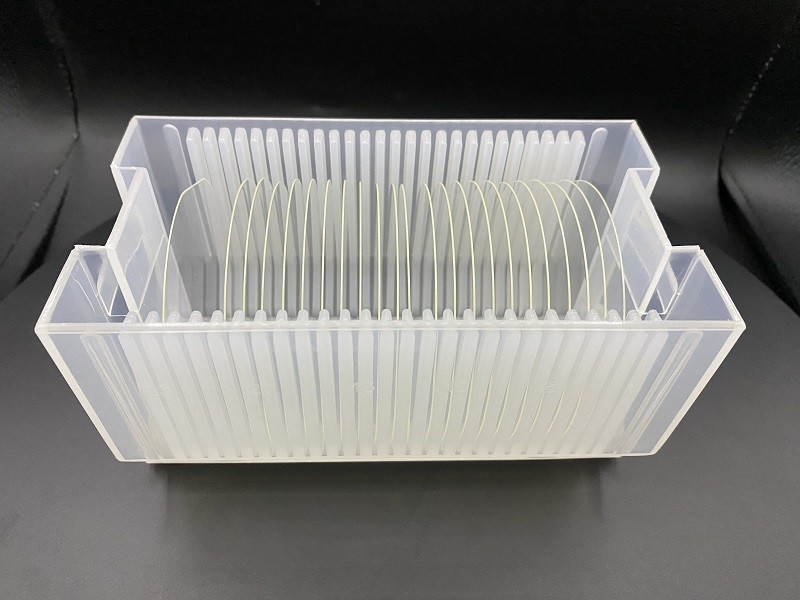

Foto di vetro del wafer

Wafer di vetro di Borofloat 33 a 8 pollici per l'ottica ed i semiconduttori di elettronica 0Wafer di vetro di Borofloat 33 a 8 pollici per l'ottica ed i semiconduttori di elettronica 1Wafer di vetro di Borofloat 33 a 8 pollici per l'ottica ed i semiconduttori di elettronica 2




Wafer di vetro di Borofloat 33 a 8 pollici per l'ottica ed i semiconduttori di elettronica 3



Wafer di vetro di Borofloat 33 a 8 pollici per l'ottica ed i semiconduttori di elettronica 4

FAQ:



  1. Q: Che cosa sono i prodotti voi pricipalmente lavorare sopra?

Ci esaminiamo come lo specialista piezo-elettrico del wafer. Siamo il primissimo da lavorare con singolo Crystal Quartz in Cina circa 30 anni fa. Poi facciamo un passo gradualmente nel campo del vetro di LiNbO3, di LiTaO3, di quarzo, di LGS, di CTGS ecc. In particolare, se state cercando un fornitore piezo-elettrico del quarzo, siamo l'ultima scelta! Esportiamo milioni di spazii in bianco del quarzo ogni anno perché padroneggiamo A, tagli dell'IT e dello Sc con precisione superiore di angolo.



  1. Q: Potete accettare la personalizzazione del prodotto?

Sì, naturalmente. Possiamo fabbricare secondo la vostra richiesta. Inoltre, siamo così con esperienza con i wafer piezo-elettrici che possiamo fornirgli i suggerimenti pertinenti se non siete 100% sicuro circa la vostra scelta. Inoltre, abbiamo alcuni wafer standard in azione, prego controlliamo con noi.



  1. Q: Potete consegnare le merci via il nostro agente del corriere?

Sì, vi suggeriremmo per andare con l'agente che del corriere avete una conoscenza di con (DHL, Fedex, UPS ecc.). Possiamo spedire via il vostro conto. E, naturalmente, imballeremo sicuro i prodotti nella dimensione accettabile per aiutarvi a comprimere il costo della spedizione. Se ci avete bisogno di di prendere la cura del trasporto, non è inoltre un problema. Inoltre abbiamo buon sconto con le società di corriere internazionali.



  1. Q: Come potete garantirci ottenete che cosa vogliamo sicuro?

I prodotti del wafer sono fragili ed a volte costosi. L'ultima cosa, come il produttore, vogliamo vedere siamo i prodotti che facciamo siamo stati danneggiati durante il corriere. Di conseguenza, imballeremo adeguatamente i wafer e li metteremo in un cartone adeguato riempito di spugna dell'amplificatore. Tuttavia, gli incidenti sono a volte inevitabili. Così, segua prego «i punti del controllo di accettazione» indicati nei disegni qui sotto. Se accaduto indesiderato, noi darà il riempimento o rimborserà se seguite i punti di controllo.



  1. Q: Possiamo visitare la vostra fabbrica?

Sicuro. L'ispezione di fabbrica è importante per l'acquisto della grande quantità e la cooperazione a lungo termine. La discussione faccia a faccia è cui noi principalmente sicuri con. Durante gli anni scorsi, i personaggi intorno al mondo hanno testimoniato il nostro progresso nell'accumulazione della fabbrica. Attualmente, dovuto la pandemia Covid-19, inoltre abbiamo avuti l'esperienza nella videoconferenza con i compratori globali.





Controllo di accettazione

  • Il prodotto è fragile. Lo abbiamo imballato adeguatamente e lo abbiamo identificato fragile. Consegniamo attraverso le società precise nazionali ed internazionali eccellenti per assicurare la qualità del trasporto.
  • Dopo la ricezione delle merci, tratti prego con attenzione e controllare se il cartone esterno è in buone condizioni. Apra con attenzione il cartone esterno e controlli se le scatole di imballaggio sono allineate. Prenda un'immagine prima che le eliminiate.
  • Apra prego l'imballaggio sotto vuoto in una stanza pulita quando i prodotti devono applicarsi.
  • Se i prodotti sono trovati nocivi durante il corriere, prenda prego un'immagine o registri un video immediatamente. Non prenda i prodotti nocivi dalla scatola d'imballaggio! Contattici immediatamente e risolveremo bene il problema.
