Materiale: Wafer del quarzo fuso Marca: JGS1, JGS2, JGS3, C7980, SK1300
Diametro: 76.2mm, 100mm, 150mm, 200mm Spessore: 0.25mm, 0.35mm, 0.5mm
Trasmissione: Spettro infrarosso ed ultravioletto Densità: 2,203 g/cm3
Finitura superficia: Doppio lato polacco Applicazione: Semiconduttore, MEMS
Evidenziare:

Wafer di quarzo fuso a semiconduttore

,

wafer di quarzo fuso JGS2

,

wafer di silice fusa da 0

Descrizione di prodotto

Uso a semiconduttore Quarzo fuso JGS2 con eccellenti proprietà ottiche e termiche





Il quarzo fuso JGS2 è un tipo di vetro al quarzo sintetico di elevata purezza che offre eccellenti proprietà ottiche e termiche.È ampiamente utilizzato in varie applicazioni, tra cui ottica, laser, semiconduttori e strumenti scientifici.



Caratteristiche diQuarzo fusoJGS2

  • Elevata purezza: JGS2 è realizzato in quarzo sintetico di elevata purezza, garantendo un'eccellente trasmissione ottica e minime impurità.
  • Trasparenza: presenta un'eccezionale trasparenza nella gamma da ultravioletto (UV) a infrarosso (IR), rendendolo adatto a un'ampia gamma di applicazioni ottiche.
  • Resistenza chimica: JGS2 è altamente resistente alla maggior parte degli acidi, alcali e solventi organici, consentendogli di resistere ad ambienti chimici difficili.
  • Stabilità termica: ha un basso coefficiente di dilatazione termica, fornendo un'eccellente stabilità termica e resistenza agli shock termici.
  • Qualità della superficie: JGS2 può essere lucidato per ottenere superfici di alta qualità con difetti minimi ed eccellenti prestazioni ottiche.

Ecco una tabella Excel che descrive le specifiche del quarzo fuso JGS2:

Parametro Descrizione
Materiale Quarzo fuso JGS2
Composizione SiO<sub>2</sub> (biossido di silicio)
Trasmissione Eccellente trasparenza nella gamma da ultravioletti (UV) a infrarossi (IR).
Indice di rifrazione 1,4585 (a 587,6 nm)
Densità 2,203 g/cm<sup>3</sup>
Coefficiente di espansione termica 5,5 x 10<sup>-7</sup> K<sup>-1</sup>
Intervallo operativo di temperatura Fino a 1.200°C
Resistenza chimica Resistente alla maggior parte degli acidi, alcali e solventi organici
Finitura superficiale Lucidato su una o due facce
Qualità della superficie Generalmente specificato secondo gli standard del settore (ad es. MIL-O-13830)
Tolleranza dimensionale Personalizzabile secondo le esigenze del cliente
Dimensioni dei wafer Disponibile in vari diametri: 2", 3", 4", 6", 8" e oltre
Spessore wafer In genere varia da pochi millimetri a diversi millimetri
Applicazioni Ottica, laser, semiconduttori, strumenti scientifici, ecc.

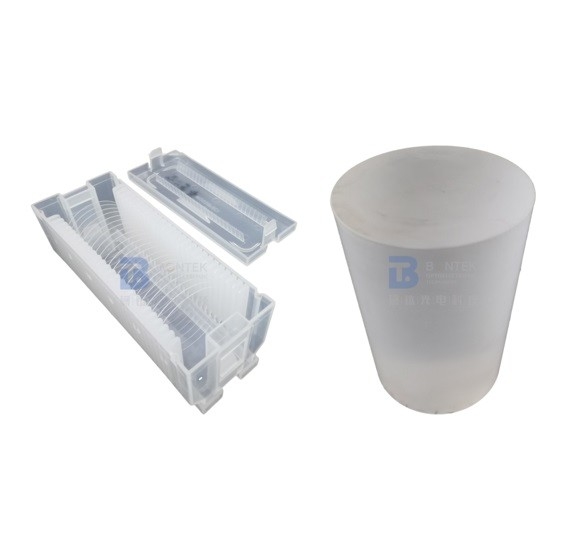

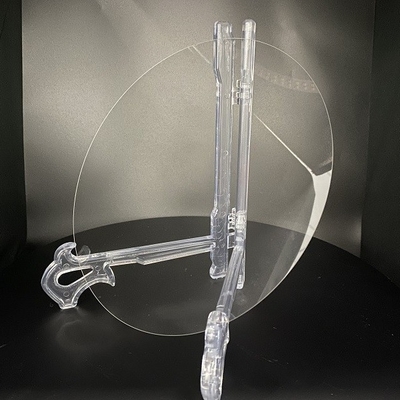

Wafer di quarzo fuso a semiconduttore JGS2 con eccellenti proprietà ottiche e termiche 0Wafer di quarzo fuso a semiconduttore JGS2 con eccellenti proprietà ottiche e termiche 1Wafer di quarzo fuso a semiconduttore JGS2 con eccellenti proprietà ottiche e termiche 2





Specifiche di fabbricazione del quarzo fuso

Parametro

JGS1

JGS2

JGS3

Taglia massima

<Φ200mm

<Φ300mm

<Φ200mm

Gamma di trasmissione (rapporto di trasmissione medio)

0.17~2.10um (Tavg>90%)

0,26~2,10um (Tavg>85%)

0,185~3,50um (Tavg>85%)

OH- Contenuto

1200 ppm

150 ppm

5 ppm

Fluorescenza

(ex 254nm)

Virtualmente gratuito

Forte vb

Forte V.B

Contenuto di impurità

5 ppm

20-40 ppm

40-50 ppm

Costante di birifrangenza

2-4 nm/cm

4-6 nm/cm

4-10 nm/cm

Metodo di fusione

CVD sintetico

Fusione ossigeno-idrogeno

Fusione elettrica

Applicazioni

Substrato laser: finestra, lente, prisma, specchio...

Semiconduttore e finestra ad alta temperatura

IR & UV
substrato





Wafer di quarzo fuso a semiconduttore JGS2 con eccellenti proprietà ottiche e termiche 3
