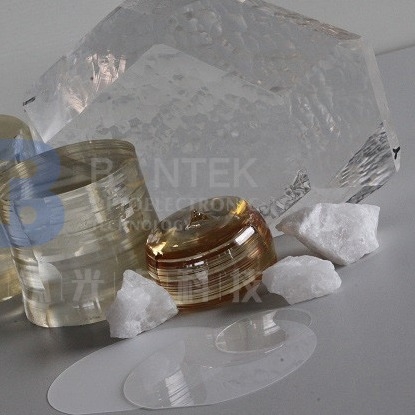

Substrati di precisione per wafer piezoelettrici in cristallo di quarzo per ottica elettrica e temporizzazione
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | BonTek |
| Certificazione: | ISO:9001, ISO:14001 |
| Numero di modello: | Wafer piezoelettrico |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5 PCS |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Pacchetto del barattolo della cassetta, chiuso sotto vuoto |
| Tempi di consegna: | 1-4 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 50000 PCS/Month |
|
Informazioni dettagliate |
|||
| Prodotto: | Wafer piezoelettrico | Diametro: | Diametro 4", 6", 8" |
|---|---|---|---|
| Cristallo: | Cristallo di quarzo | Spessore: | 0.35mm, 0.5mm |
| Piano primario: | 32.5±2mm, 47.5±2mm, 57.5±2mm, dentellano | Finitura superficia: | Doppia lucidatura laterale, singola lucidatura laterale |
| Applicazione: | Semiconduttore, dispositivi della SEGA | Coefficiente di espansione: | 5,5 x 10^-7/°C (parallelo all'C-asse) |
| Evidenziare: | Wafer piezoelettrico da 8 '',wafer piezoelettrico a tempo ottico elettrico,wafer di cristallo di quarzo piezoelettrico |
||
Descrizione di prodotto
Substrati di precisione per wafer piezoelettrici in cristallo di quarzo per applicazioni elettriche, ottiche e di temporizzazione
I wafer di cristallo di quarzo, noti anche come substrati di quarzo o lastre di quarzo, sono ampiamente utilizzati in varie applicazioni elettroniche e ottiche.Questi quarzi sintetici presentano proprietà eccezionali come elevata purezza, eccellenti caratteristiche elettriche e notevole stabilità meccanica.
Proprietà del cristallo di quarzo
I wafer di cristallo di quarzo hanno eccezionali proprietà piezoelettriche.Il quarzo può generare una carica elettrica se sottoposto a sollecitazioni meccaniche o vibrazioni e viceversa.Questa proprietà rende i wafer di cristallo di quarzo altamente desiderabili per applicazioni che richiedono temporizzazione precisa, controllo della frequenza e rilevamento.Servono come base per oscillatori e risonatori di cristallo di quarzo utilizzati in dispositivi elettronici, come orologi, smartphone, computer e sistemi di comunicazione.
I wafer di cristallo di quarzo hanno un'eccezionale stabilità dimensionale.Il basso coefficiente di dilatazione termica, il che significa che le loro dimensioni rimangono relativamente costanti in un ampio intervallo di temperature.Questa proprietà li rende particolarmente adatti per applicazioni che richiedono stabilità e precisione
I wafer di cristallo di quarzo hanno un'eccellente trasparenza ottica.Presentano un'elevata trasmissione della luce su un'ampia gamma di lunghezze d'onda, dall'ultravioletto (UV) all'infrarosso (IR).Questa chiarezza ottica li rende adatti per l'uso in finestre ottiche, lenti, prismi e altri componenti utilizzati in laser, spettroscopia, microscopia e altri sistemi ottici.
Dettagli in cristallo di quarzo
| Proprietà | Descrizione |
|---|---|
| Formula chimica | SiO2 |
| Sistema di cristallo | Esagonale |
| Densità | Tipicamente 2,65 g/cm3 |
| Durezza | 7 della scala di Mohs |
| Trasparenza | Eccellente trasparenza dall'ultravioletto (UV) all'infrarosso (IR) |
| Indice di rifrazione | Tipicamente intorno a 1.544 (a 589 nm) |
| Conduttività termica | 1,4 W/(m·K) |
| Coefficiente di espansione | 5,5 x 10^-7 /°C (parallelo all'asse C) |
| Punto di fusione | Circa 1.710°C |
| Proprietà elettriche | Piezoelettricità, bassa conducibilità elettrica, alta costante dielettrica |
| Applicazioni | Oscillatori a cristallo di quarzo, risonatori, sensori, ottica, dispositivi di temporizzazione, strumenti scientifici, telecomunicazioni |
|
Cristallo |
Niobato di litio | Tantalato di litio | Cristallo di quarzo |
|
Diametro |
3'', 4'', 6'', 8'' | 3'', 4'', 6'' | 3'', 4'', 5'', 6'', 8'' |
|
Orientamento |
X/Y/ Y41 / Y64／Y128 |
X/X112/YZ Y28/Y36/Y42 |
X/Y/Z AT / ST |
|
Finitura superficiale |
Lucidatura singola/doppia faccia (SSP/DSP) | ||
|
Spessore |
0,08 mm / 0,25 mm / 0,35 mm / 0,50 mm / 1,00 mm / 2,00 mm | ||
|
LTV |
< 1,5um | ||
|
PLTV |
>98% (5mm*5mm) | ||
|
TTV |
< 5um | ||
|
Arco |
-25um < arco < ＋25um | ||
|
Ordito |
< 35um | ||
|
Temperatura Curie |
1142℃±2℃ | 605℃±2℃ | 573℃ |
|
Bordo |
Compatibile con SEMI M1.2 @ con GC#1000 | ||
|
Piatto |
22±2mm, 32.5±2mm, 47.5±2mm, 57.5±2mm, Tacca Come richiesto |
||
|
Doping |
Ehm, MgO | Fe | con o senza seme |
|
Fronte |
Rugosità Ra< 1nm | ||
|
Indietro Criteri |
Rugosità Ra: 0.5--1.0um GC#1000 | ||
|
Contaminazione |
Particelle @ >0,3 micron | ||
|
Aspetto |
Niente crepe, segni di seghe, macchie | ||
|
Unico Domiano |
Polarizzazione completata / Ridotta | Niente stress | |
Domande frequenti:
- Q: Quali sono i prodotti su cui lavori principalmente?
UN:Ci consideriamo gli specialisti dei wafer piezoelettrici.Siamo i primissimi a lavorare con il quarzo monocristallino in Cina circa 30 anni fa.Quindi gradualmente entriamo nel campo di LiNbO3, LiTaO3, vetro al quarzo, LGS, CTGS ecc. Soprattutto, se stai cercando un fornitore di quarzo piezoelettrico, siamo la scelta definitiva!Esportiamo milioni di grezzi di quarzo ogni anno perché padroneggiamo i tagli AT, SC e IT con una precisione angolare superiore.
- D: Puoi accettare la personalizzazione del prodotto?
UN:Sì, naturalmente.Possiamo fabbricare secondo la vostra richiesta.Inoltre, abbiamo una tale esperienza con i wafer piezoelettrici che possiamo fornirti suggerimenti pertinenti se non sei sicuro al 100% della tua scelta.Inoltre, abbiamo alcuni wafer standard in stock, per favore controlla con noi.
- Q: Potete consegnare la merce tramite il nostro corriere?
UN:Sì, ti suggeriamo di rivolgerti al corriere che conosci di più (DHL, FedEX, UPS ecc.).Possiamo spedire tramite il tuo account.E, naturalmente, imballeremo i prodotti in modo sicuro in dimensioni accettabili per aiutarti a risparmiare sui costi di spedizione.Se hai bisogno che ci occupiamo del trasporto merci, non è nemmeno un problema.Abbiamo anche un buon sconto con i corrieri internazionali.
- Q: Come puoi garantire che otteniamo ciò che vogliamo in modo sicuro?
UN:I prodotti in wafer sono fragili e talvolta costosi.L'ultima cosa che, come produttore, vogliamo vedere è che i prodotti che produciamo sono stati danneggiati durante il corriere.Di conseguenza, confezioniamo adeguatamente i wafer e li mettiamo in un apposito cartone riempito di spugna tampone.Tuttavia, a volte gli incidenti sono inevitabili.Quindi, per favore segui il“Controllo di accettazione”passaggi mostrati nei disegni sottostanti.Se si è verificato l'indesiderato, ti forniremo il rifornimento o il rimborso se segui i passaggi di controllo.
- Q: Possiamo visitare la tua fabbrica?
UN:Sicuro.L'ispezione di fabbrica è importante per l'acquisto di grandi quantità e la cooperazione a lungo termine.La discussione faccia a faccia è ciò di cui siamo più fiduciosi.Negli ultimi anni, grandi nomi in tutto il mondo hanno assistito ai nostri progressi nella costruzione di fabbriche.In questi giorni, a causa della pandemia di Covid-19, abbiamo avuto anche l'esperienza della videoconferenza con buyer globali.
Controllo di accettazione
- Il prodotto è fragile.Lo abbiamo adeguatamente imballato ed etichettato come fragile.Consegniamo tramite eccellenti compagnie espresse nazionali e internazionali per garantire la qualità del trasporto.
- Dopo aver ricevuto la merce, si prega di maneggiarla con cura e controllare se l'imballo esterno è in buone condizioni.Aprire con attenzione il cartone esterno e controllare se le scatole di imballaggio sono allineate.Scatta una foto prima di tirarli fuori.
- Si prega di aprire la confezione sottovuoto in una stanza pulita quando i prodotti devono essere applicati.
- Se i prodotti vengono trovati danneggiati durante il corriere, si prega di scattare una foto o registrare un video immediatamente.NON estrarre i prodotti danneggiati dalla confezione!Contattaci subito e risolveremo bene il problema.
