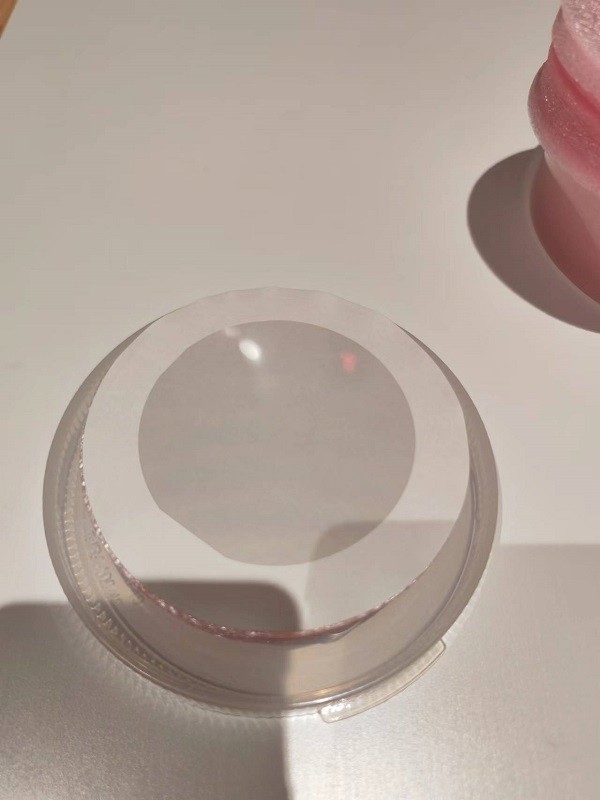

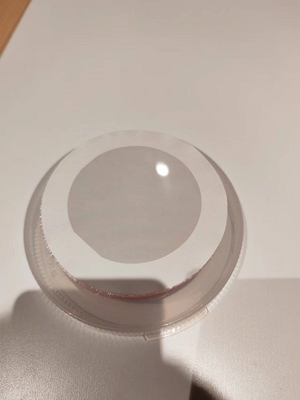

Film ultra sottile polacco del wafer Linbo3 30um 50um 80um del doppio lato a 3 pollici
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | BonTek |
| Certificazione: | ISO:9001, ISO:14001 |
| Numero di modello: | Wafer piezoelettrico |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5 pc |
|---|---|
| Prezzo: | $600 |
| Imballaggi particolari: | Pacchetto del barattolo della cassetta, chiuso sotto vuoto |
| Tempi di consegna: | 1-4 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 50000 PCS/Month |
|
Informazioni dettagliate |
|||
| Nome: | Wafer piezoelettrico ultrasottile | Diam.: | A 3 pollici o più piccolo |
|---|---|---|---|
| Materiale: | LiTaO3, LiNbO3, Crystal Quartz | Spessore: | 30um, 50um, 80um |
| Piano: | 22±2mm | Finitura superficia: | Doppio lato polacco |
| Applicazione: | modulatori, guide d'onda e filtri ottici | Ra: | <1 nm |
| Evidenziare: | Wafer polacco Linbo3 del doppio lato,Wafer del film ultra sottile Linbo3,Substrato piezoelettrico Linbo3 |
||
Descrizione di prodotto
Film ultra sottile polacco del doppio lato a 3 pollici LiNbO3 30um 50um 80um
Il film sottile a 3 pollici ultrasottile LiNbO3 (niobato di litio), con uno spessore 30 di μm (micrometri), si riferisce ad un substrato specializzato o il wafer ha fatto da uno strato sottile di materiale LiNbO3.
-
Dimensione: Il film sottile ha un diametro di 3 pollici, che è equivalente a circa 76 millimetri. Questa dimensione è comunemente usata in varie applicazioni optoelettroniche.
-
Spessore: Il film sottile ha un profilo ultrasottile, con uno spessore di μm 30. Questa magrezza tiene conto la trasmissione della luce e la manipolazione efficienti in dispositivi optoelettronici.
-
Materiale: Il film sottile è fatto di LiNbO3, un materiale cristallino conosciuto per le sue proprietà ottiche ed elettroottiche eccellenti. LiNbO3 esibisce un'ampia gamma della trasparenza e un alto coefficiente elettroottico, rendente lo adatto per varie applicazioni di fotonica.
-
Applicazione: Il film sottile ultrasottile LiNbO3 è usato spesso nella lavorazione dei dispositivi fotonici miniatura, quali i modulatori, le guide d'onda ed i filtri ottici. Il suo profilo sottile permette alle progettazioni compatte del dispositivo ed all'interazione leggera efficiente all'interno della struttura del dispositivo.
|
Materiale |
LiNbO3 | LiTaO3 | Cristallo di quarzo |
|
Diametro/dimensione |
A 3 pollici, Φ76.2 o Φ72.2mm | ||
|
Tipo tagliato |
X / Y/Z 36Y/64Y/128Y |
X/Y-Z/X-112Y Y 28Y/36Y/42 |
X / Y/Z A/ST/DISTACCO |
|
Finitura superficia |
Doppia lucidatura laterale/singola lucidatura laterale | ||
|
Spessore |
30m / 50um/80um | ||
|
TTV |
< 2="" um=""> | ||
|
Rugosità |
Ra<0> | ||
|
Impiegati di curie. |
1142℃ ± 2℃ | 605℃ ± 2℃ | 573℃ |
|
Profilo del bordo |
Terra rotonda, forma «di C» | ||
|
Piano primario |
22±2mm |
||
|
Front Side |
Ra di rugosità<> | ||
|
Lato posteriore |
Ra di rugosità: 0,2--0.7um GC#1000, GC#2000 | ||
|
Aspetto |
Nessuna crepa, ha visto i segni, macchie | ||
|
Singolo Domian |
Polarizzazione completata/riduttore | Nessuno sforzo | |
FAQ:
- Q: Che cosa sono i prodotti voi pricipalmente lavorare sopra?
: Ci esaminiamo come lo specialista piezo-elettrico del wafer. Siamo il primissimo da lavorare con singolo Crystal Quartz in Cina circa 30 anni fa. Poi facciamo un passo gradualmente nel campo del vetro di LiNbO3, di LiTaO3, di quarzo, di LGS, di CTGS ecc. In particolare, se state cercando un fornitore piezo-elettrico del quarzo, siamo l'ultima scelta! Esportiamo milioni di spazii in bianco del quarzo ogni anno perché padroneggiamo A, tagli dell'IT e dello Sc con precisione superiore di angolo.
- Q: Potete accettare la personalizzazione del prodotto?
: Sì, naturalmente. Possiamo fabbricare secondo la vostra richiesta. Inoltre, siamo così con esperienza con i wafer piezo-elettrici che possiamo fornirgli i suggerimenti pertinenti se non siete 100% sicuro circa la vostra scelta. Inoltre, abbiamo alcuni wafer standard in azione, prego controlliamo con noi.
