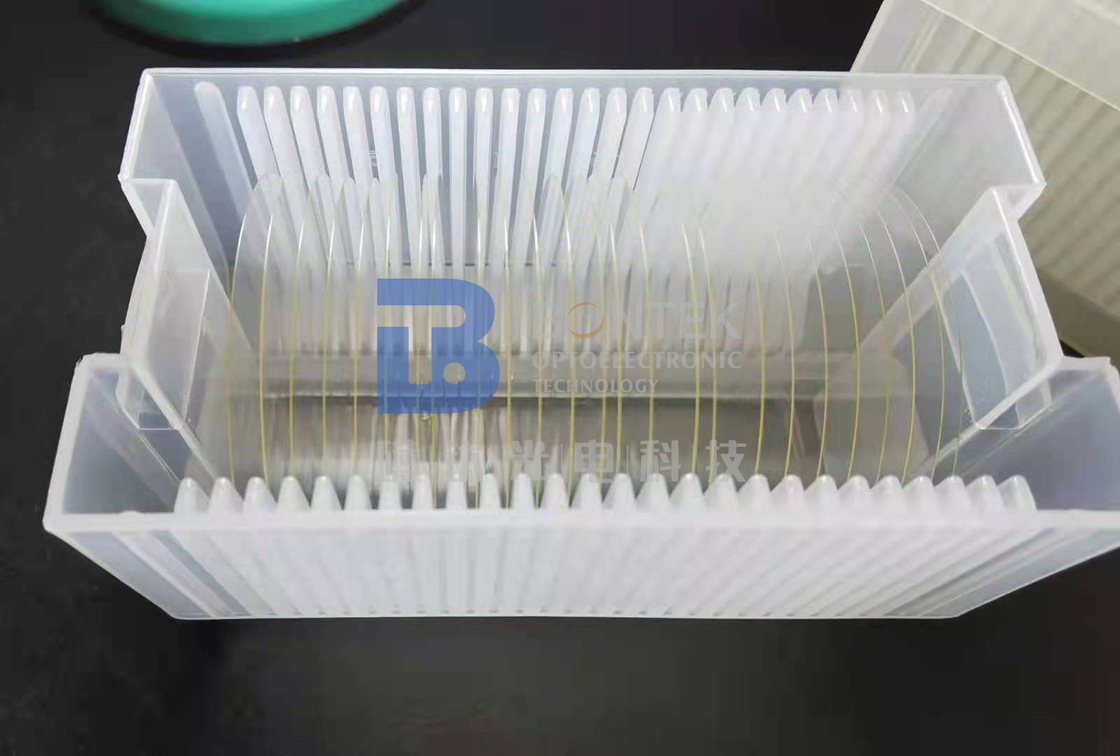

Sottostrati di vetro HPFS di alta purezza Fd Silica da 2 a 12 pollici con piattaforma primaria
Dettagli:
| Place of Origin: | China |
| Marca: | BonTek |
| Certificazione: | ISO:9001 |
| Model Number: | Glass substrates |
Termini di pagamento e spedizione:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Packaging Details: | Cassette, Jar |
| Delivery Time: | 2 weeks |
| Payment Terms: | TT/in advance |
| Supply Ability: | 100000/month |
|
Informazioni dettagliate |
|||
| Modello Corning: | C7980, C7979, Eagle XG, Gorilla | Marchio: | Corning, Schott, OHARA, FLH, China Glass |
|---|---|---|---|
| Densità: | 20,20 g/cm3 | filo di ordito: | < 35um |
| Contenuto di OH: | < 5 ppm, < 10 ppm, < 100 ppm | Spessore: | 0.1-10mm |
| arco: | <30um> | Diametro: | A 2-12 pollici |
| Evidenziare: | Wafer di silice fuso ad alta purezza,HPFS Substrati di vetro Wafer di quarzo fuso,Wafer di quarzo fuso con piattaforma primaria |
||
Descrizione di prodotto
Descrizione del prodotto:
La Wafer di silice fuso è una sorta di Tavola di silicato di calcio, nota anche come Wafer di vetro.È altamente lucidato con un eccellente parallelismo di 3 arc sec e perpendicolarità di 5 arc secHa ottime proprietà ottiche con una gamma di trasmissione di 0,17~2,1um, 0,26~2,1um, .0185~3.5um e una riflettività inferiore allo 0,25%. Inoltre, un secondo piatto può essere fornito su richiesta.sistemi di scansione laserLa sua elevata precisione e precisione lo rendono adatto alle applicazioni più impegnative che richiedono estrema precisione e stabilità.
Caratteristiche:
- Nome del prodotto: Wafer di silice fuso
- Distanza di trasmissione: 0,17 ~ 2,1 um, 0,26 ~ 2,1 um, 0,0185 ~ 3,5 um
- Limite di danno: > 10 J/cm2
- Flat primario: 16±2 mm, 22±2 mm, 32±2 mm, 47.5±2 mm, 57.5±2 mm, Notch
- Contenuto di OH: < 5 ppm, < 10 ppm, < 100 ppm
- Figura di copertura:
- Prodotti di laboratorio di quarzo fuso
- Wafer di vetro
- Wafer di quarzo
Parametri tecnici:
| Proprietà | Specificità |
|---|---|
| Wafer di silice fuso | Fabbricazione a partire da materiali di calcio |
| Piano primario | 16±2 mm, 22±2 mm, 32±2 mm, 47.5±2 mm, 57.5±2 mm, Notch |
| Marchio | Corning, Schott, OHARA, FLH, China Glass |
| Relazione di ispezione | Per richiesta |
| Warp. | < 35um |
| BIO | < 30 mm |
| Limite di danno | > 10J/cm2 |
| Contenuto di OH | < 5 ppm, < 10 ppm, < 100 ppm |
| Perpendicolarità | 5 Arco Sec |
| Modello Schott | Borofloat 33, B270, D263, Zerodur, MEMpax, BK7 |
| Diametro | 2-12 pollici |
Applicazioni:
La Wafer di silice fuso di BonTek, nota anche come Wafer di vetro di silicato di alluminio, è ampiamente utilizzata in molti settori.Imballaggio e tempi di consegna dipendono dalle esigenze del clienteIl modello è dotato di un'ampia gamma di dispositivi di misurazione e di un'ampia gamma di dispositivi di misurazione.Ha un'eccellente qualità superficiale di 20-10La portata di trasmissione è compresa tra 0,17um e 2,1um, tra 0,26um e 2,1um e tra 0,0185um e 3,5um.
Personalizzazione:
BonTek è la fonte di fiducia per i wafer di silice fuso.9001Con un ordine minimo di 5 pezzi, questi wafer sono disponibili in una varietà di dimensioni che vanno da 2-12 pollici di diametro e sono disponibili in una gamma di opzioni di imballaggio, tra cui cassetta e barattolo.I nostri Wafer di silice fuso hanno una rugosità superficiale di Ra<1.0nm e può essere utilizzato per una varietà di applicazioni, come semiconduttori, MEMS e medici.Il nostro laboratorio di quarzo fuso è garantito per soddisfare i vostri standard di qualità e offre una soluzione affidabile e conveniente. Possiamo consegnare il vostro ordine entro 2 settimane dopo il pagamento e hanno una capacità di produzione mensile di 100.000. personalizzazione è disponibile su richiesta.Contattaci oggi per saperne di più sul nostro Wafer di silice fuso.
| Materiale | Silice fuso UV, quarzo fuso (JGS1, JGS2, JGS3) | ||||||
| Specificità | unità | 3 ¢ | 4° | 5" | 6" | 8" | 12" |
| Diametro (o quadrato) | mm | 76.2 | 100 | 125 | 150 | 200 | 300 |
| Tol ((±) | mm | < 0,1 mm | |||||
| Spessore minore | mm | > 0.10 | > 0.10 | > 0.30 | > 0.30 | > 0.30 | > 0.50 |
| Piano primario | mm | 22 | 32.5 | 42.5 | 57.5/intaglio | intaglio | intaglio |
| LTV (5mmx5mm) | μm | < 2 | < 2 | < 2 | < 2 | < 2 | < 10 |
| TTV | μm | < 8 | < 10 | < 15 | < 20 | < 30 | < 30 |
| Inchinati. | μm | ± 20 | ± 25 | ± 40 | ± 40 | ± 60 | ± 60 |
| Warp. | μm | < 30 | < 40 | < 50 | < 50 | < 60 | < 60 |
| PLTV ((<0,5um) | % | ≥ 95% ((5 mm*5 mm) | |||||
| Transmittanza | Opzione UV, ottica, IR o personalizzata | ||||||
| Rondamento del bordo | mm | Conforme alla norma SEMI M1.2/riferimento alla IEC62276 | |||||
| Tipo di superficie | Polito su un solo lato/polito su due lati | ||||||
| Lato lucidato Ra | nm | < 1,0 nm o specifico per richiesto | |||||
| Criteri sul retro | μm | Generalmente 0,2-0,5 μm o su misura | |||||
| Apparizione | Contaminazione | Nessuna | |||||
| Particolato> 0,3 μm | > 30 | ||||||
| Seghe di sega, striature | Nessuna | ||||||
| Scratch | Nessuna | ||||||
| Fessure, seghe di sega, macchie | Nessuna | ||||||
Supporto e servizi:
Forniamo supporto tecnico e servizio ai nostri clienti per Wafer di silice fuso. Il nostro team di ingegneri esperti può aiutarvi nella selezione del prodotto, nella risoluzione dei problemi e nella manutenzione.Possiamo anche fornire soluzioni personalizzate per soddisfare le vostre esigenze specifiche.
Forniamo un approfondito supporto tecnico e servizio per Wafer di silice fuso. I nostri ingegneri possono rispondere alle vostre domande sulle specifiche del prodotto, le caratteristiche e le applicazioni.Sono inoltre disponibili per fornire consulenza sull'installazione e la manutenzione del prodottoPossiamo fornire soluzioni personalizzate per soddisfare le vostre esigenze.
Il nostro team tecnico è disponibile per aiutarvi con qualsiasi domanda o problema che potreste avere. Offriamo supporto tecnico gratuito e servizio per Wafer di silice fuso senza alcun obbligo.Se avete bisogno di ulteriore assistenza, possiamo organizzare una visita sul posto.
Offriamo una vasta gamma di servizi tecnici, tra cui test e analisi dei prodotti, ottimizzazione dei processi e analisi dei guasti.I nostri ingegneri hanno conoscenze e esperienza nelle ultime tecnologie e possono offrire soluzioni e consigli per aiutarvi a ottenere i migliori risultati.
Ci impegniamo a fornire un supporto tecnico e un servizio di qualità per Wafer di silice fuso.Il nostro team di ingegneri esperti è disponibile per aiutarvi con qualsiasi domanda o problema che potreste avereCi sforziamo di fornirvi il miglior servizio possibile.
