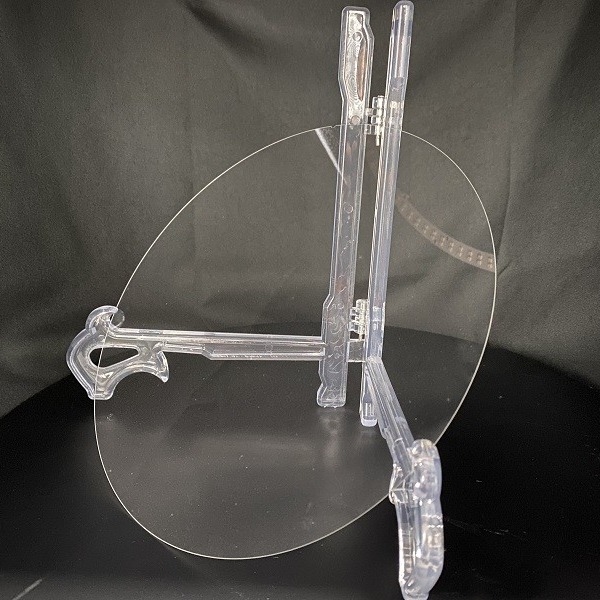

Sottostrati di vetro di silice fuso piatto 16±2 mm Wafer con rapporto di ispezione 5 arc sec
Dettagli:
| Place of Origin: | China |
| Marca: | BonTek |
| Certificazione: | ISO:9001 |
| Model Number: | Glass substrates |
Termini di pagamento e spedizione:
| Minimum Order Quantity: | 5 pcs |
|---|---|

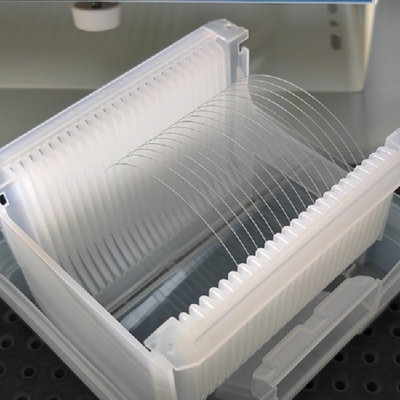

| Packaging Details: | Cassette, Jar |
| Delivery Time: | 2 weeks |
| Payment Terms: | TT/in advance |
| Supply Ability: | 100000/month |
|
Informazioni dettagliate |
|||
| Soglia di danno: | >10J/cm2 | Materiale: | Vetro di silice fuso |
|---|---|---|---|
| filo di ordito: | < 35um | Perpendicularity: | 5 Arco Sec |
| Rapporto d'ispezione: | Per richiesta | Indice di rifrazione: | 1.46, 1.472, 1.50, 1.51, 1.523 |
| Impurità dei metalli: | < 0,2 ppm | Smussatura: | 0,25 mm x 45° |
| Evidenziare: | Wafer di vetro di silice fuso,Wafer di silice fuso con rapporto di ispezione,5 Wafer di quarzo fuso Arc Sec |
||
Descrizione di prodotto
Descrizione del prodotto:
Il Wafer di silice fuso è fatto di vetro alumina silicato e vetro borosilicato.È un materiale ideale per molte applicazioni a causa delle sue eccellenti proprietà ottiche e del basso coefficiente di espansione termicaLa Wafer di silice fusa è disponibile in diverse dimensioni, ma è anche utilizzata per la produzione di altri tipi di wafer.di diametro compreso tra 2 e 12 pollici. Ha una busta di 0,25 mm X 45 ° e ha una curvatura inferiore a 35um. Ha un basso TTV inferiore a 2um e inferiore a 5um. Inoltre, può essere rivestito con AR, HR e V-Coat per vari scopi.
Caratteristiche:
- Nome del prodotto: Wafer di silice fuso
- Rivestimento: AR, HR, V-Coat
- Distanza di trasmissione: 0,17 ~ 2,1 um, 0,26 ~ 2,1 um, .0185~3.5um
- Marchio: Corning, Schott, OHARA, FLH, China Glass
- Riflettività: < 0,25%
- Perpendicolarità: 5 arc sec
- Materiale: vetro borosilicato
- Substrato: cartone di silicato di calcio
- Applicazione: Wafer di silicio IC
Parametri tecnici:
| Materiale | Silice fuso UV, quarzo fuso (JGS1, JGS2, JGS3) | ||||||
| Specificità | unità | 3 ¢ | 4° | 5" | 6" | 8" | 12" |
| Diametro (o quadrato) | mm | 76.2 | 100 | 125 | 150 | 200 | 300 |
| Tol ((±) | mm | < 0,1 mm | |||||
| Spessore minore | mm | > 0.10 | > 0.10 | > 0.30 | > 0.30 | > 0.30 | > 0.50 |
| Piano primario | mm | 22 | 32.5 | 42.5 | 57.5/intaglio | intaglio | intaglio |
| LTV (5mmx5mm) | μm | < 2 | < 2 | < 2 | < 2 | < 2 | < 10 |
| TTV | μm | < 8 | < 10 | < 15 | < 20 | < 30 | < 30 |
| Inchinati. | μm | ± 20 | ± 25 | ± 40 | ± 40 | ± 60 | ± 60 |
| Warp. | μm | < 30 | < 40 | < 50 | < 50 | < 60 | < 60 |
| PLTV ((<0,5um) | % | ≥ 95% ((5 mm*5 mm) | |||||
| Transmittanza | Opzione UV, ottica, IR o personalizzata | ||||||
| Rondamento del bordo | mm | Conforme alla norma SEMI M1.2/riferimento alla IEC62276 | |||||
| Tipo di superficie | Polito su un solo lato/polito su due lati | ||||||
| Lato lucidato Ra | nm | < 1,0 nm o specifico per richiesto | |||||
| Criteri sul retro | μm | Generalmente 0,2-0,5 μm o su misura | |||||
| Apparizione | Contaminazione | Nessuna | |||||
| Particolato> 0,3 μm | > 30 | ||||||
| Seghe di sega, striature | Nessuna | ||||||
| Scratch | Nessuna | ||||||
| Fessure, seghe di sega, macchie | Nessuna | ||||||
| Attributi | Valori |
|---|---|
| Materiale | Wafer di silice fuso, wafer di silice fuso ad alta purezza |
| Indice di rifrazione | 1.46, 1.472, 1.50, 1.51, 1.523 |
| Rivestimento | AR, HR, V-Coat |
| Parallelismo | 3 Arco Sec |
| Qualità della superficie | 20-10 |
| Secondo piano | Per richiesta |
| Applicazione | Semiconduttori, MEMS, medici |
| Trasmissione | IR, visibile, DUV |
| Modello Schott | Borofloat 33, B270, D263, Zerodur, MEMpax, BK7 |
| Impurità dei metalli | < 0,2 ppm |
| BIO | < 30 mm |
Applicazioni:
I substrati di vetro di BonTek sono realizzati con cartone di silicato di calcio, vetro di borosilicato e vetro di silicato di alluminio e sono certificati ISO:9001. Ogni wafer è confezionato in una cassetta o in un barattolo e può essere consegnato entro 2 settimane dopo il pagamento effettuato tramite TT / in anticipo..25mm X 45° con una densità di 2,20g/cm3. Ha anche un rivestimento di AR, HR o V-Coat ed è certificato con ISO9001 e RoHS. La soglia di danno per la Wafer di Silice Fuso di BonTek è superiore a 10J/cm2.Quantità minima di ordinazione è di 5 pezzi.
Personalizzazione:
BonTek è uno dei principali fornitori di Wafer di silice fuso. Forniamo un servizio personalizzato basato sulle esigenze dei nostri clienti.,diodi emettitori di luce, diodi laser, ecc.
Caratteristiche del prodotto:
- Marchio: BonTek
- Numero di modello: substrati di vetro
- Luogo di origine: Cina
- Certificazione: ISO:9001
- Quantità minima di ordinazione: 5 pezzi
- Imballaggio: cassetta, barattolo
- Tempo di consegna: 2 settimane
- Termini di pagamento: TT/in anticipo
- Capacità di approvvigionamento: 100000/mese
- Rivestimento: AR, HR, V-Coat
- Indice di rifrazione: 1.46, 1.472, 1.50, 1.51, 1.523
- Marchio: Corning, Schott, OHARA, FLH, China Glass
- Contenuto di OH: < 5 ppm, < 10 ppm, < 100 ppm
- Warp: <35um
- Materiale: Silice fuso di alta purezza, vetro silicato di allumina
La nostra Wafer di silice fuso è di alta qualità, con basso contenuto di OH, un elevato indice di rifrazione e una bassa curvatura.
Se avete domande sul nostro servizio personalizzato di wafer di silice fuso, non esitate a contattarci.
Supporto e servizi:
Il supporto tecnico e il servizio di Wafer di silice fuso sono disponibili per i clienti che hanno bisogno di aiuto con il loro prodotto.Il nostro team tecnico esperto è disponibile per rispondere a qualsiasi domanda o preoccupazione che i clienti possano avere. Forniamo supporto tecnico per tutti i nostri prodotti, inclusi i Wafer di silice fuso. Forniamo assistenza completa per la risoluzione dei problemi e aiuteremo a trovare soluzioni a qualsiasi problema tecnico.
Forniamo anche servizi di manutenzione e riparazione dei prodotti. Il nostro team di tecnici altamente qualificati può diagnosticare e riparare qualsiasi prodotto Fused Silica Wafer rapidamente ed efficacemente.Abbiamo gli strumenti diagnostici più recenti e possiamo fornire tempi di consegna veloci per tutte le riparazioni.
Per i clienti che hanno bisogno di assistenza nell'utilizzo dei prodotti a Wafer di silice fuso, offriamo servizi di formazione completi.I nostri istruttori esperti possono fornire formazione sia in loco che a distanza per garantire che i clienti comprendano come utilizzare correttamente il loro prodottoOffriamo anche documenti di supporto al prodotto per aiutare i clienti con il loro prodotto.
