F-HUV Quartz Borosilicate Glass Wafer 10mm per MEMS e semiconduttori
Dettagli:
| Place of Origin: | China |
| Marca: | BonTek |
| Certificazione: | ISO:9001 |
| Model Number: | Glass substrates |
Termini di pagamento e spedizione:
| Minimum Order Quantity: | 5 pcs |
|---|---|

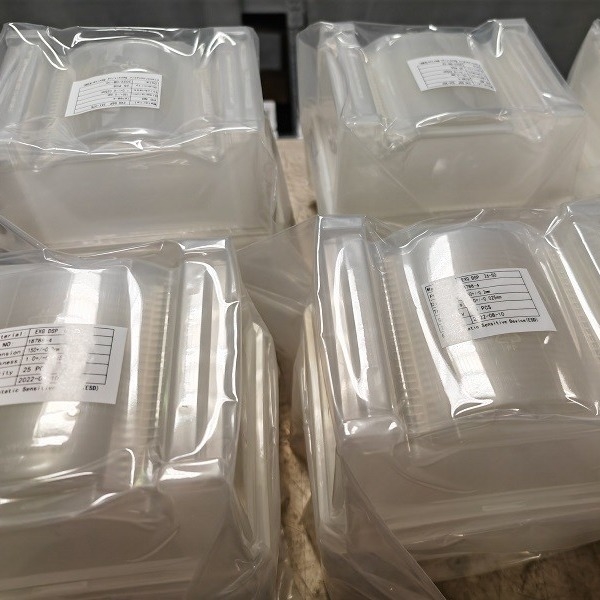

| Packaging Details: | Cassette, Jar |
| Delivery Time: | 2 weeks |
| Payment Terms: | TT/in advance |
| Supply Ability: | 100000/month |
|
Informazioni dettagliate |
|||
| Spessore: | 0.1-10mm | Marchio: | Corning, Schott, OHARA, FLH, China Glass |
|---|---|---|---|
| Piano primario: | 16±2 mm, 22±2 mm, 32±2 mm, 47.5±2 mm, 57.5±2 mm, Notch | Modello OHARA: | SK1300, SK1310 |
| COC: | Per richiesta | Densità: | 20,20 g/cm3 |
| Rapporto d'ispezione: | Per richiesta | Modello Corning: | C7980, C7979, Eagle XG, Gorilla |
| Evidenziare: | F-HUV Quartz Borosilicato Wafer di vetro,Wafer di vetro di borosilicato per MEMS,Wafer di silice fuso 10 mm |
||
Descrizione di prodotto
Descrizione del prodotto:
La wafer di silicio fuso è un tipo di wafer di silicio IC, noto anche come vetro di silicato di alluminio.Wafer di silice fuso ha un coefficiente di espansione termica molto basso, eccellenti proprietà di isolamento elettrico e resistenza agli urti termici superiore.
Il wafer di silice fuso è disponibile da marchi noti come Corning, Schott, OHARA e FLH. La curvatura del wafer è inferiore a 35um e il contenuto di OH è inferiore a 5ppm, 10ppm o 100ppm.Lo spessore del wafer varia da 0.1 a 10 mm, e la rugosità superficiale è inferiore a 1,0 nm.
La Wafer di silicio fuso ha anche una grande stabilità chimica e meccanica, nonché una elevata conduttività termica.come i componenti ottici, lenti e microscopi.
Caratteristiche:
- Nome del prodotto: Wafer di silice fuso
- Materiale: vetro silicato di allumina, silice fuso di alta purezza, vetro silicato di alluminio
- Rivestimento: AR Coating, HR Coating, V-Coat
- Figura di copertura:
- Diametro: 2-12 pollici
- Certificato: ISO9001, RoHS
- Marchio: Corning, Schott, OHARA, FLH, China Glass
Parametri tecnici:
| Materiale | Silice fuso UV, quarzo fuso (JGS1, JGS2, JGS3) | ||||||
| Specificità | unità | 3 ¢ | 4° | 5" | 6" | 8" | 12" |
| Diametro (o quadrato) | mm | 76.2 | 100 | 125 | 150 | 200 | 300 |
| Tol ((±) | mm | < 0,1 mm | |||||
| Spessore minore | mm | > 0.10 | > 0.10 | > 0.30 | > 0.30 | > 0.30 | > 0.50 |
| Piano primario | mm | 22 | 32.5 | 42.5 | 57.5/intaglio | intaglio | intaglio |
| LTV (5mmx5mm) | μm | < 2 | < 2 | < 2 | < 2 | < 2 | < 10 |
| TTV | μm | < 8 | < 10 | < 15 | < 20 | < 30 | < 30 |
| Inchinati. | μm | ± 20 | ± 25 | ± 40 | ± 40 | ± 60 | ± 60 |
| Warp. | μm | < 30 | < 40 | < 50 | < 50 | < 60 | < 60 |
| PLTV ((<0,5um) | % | ≥ 95% ((5 mm*5 mm) | |||||
| Transmittanza | Opzione UV, ottica, IR o personalizzata | ||||||
| Rondamento del bordo | mm | Conforme alla norma SEMI M1.2/riferimento alla IEC62276 | |||||
| Tipo di superficie | Polito su un solo lato/polito su due lati | ||||||
| Lato lucidato Ra | nm | < 1,0 nm o specifico per richiesto | |||||
| Criteri sul retro | μm | Generalmente 0,2-0,5 μm o su misura | |||||
| Apparizione | Contaminazione | Nessuna | |||||
| Particolato> 0,3 μm | > 30 | ||||||
| Seghe di sega, striature | Nessuna | ||||||
| Scratch | Nessuna | ||||||
| Fessure, seghe di sega, macchie | Nessuna | ||||||
| Parametro | Valore |
|---|---|
| Materiale | Vetro di silice fuso |
| BIO | < 30 mm |
| Trasmissione | IR, visibile, DUV |
| Distanza di trasmissione | 0.17~2.1um, 0.26~2.1um, .0185~3.5um |
| Impurità dei metalli | < 0,2 ppm |
| Rivestimento | AR, HR, V-Coat |
| TTV | < 2 mm, < 5 mm |
| Diametro | 2-12 pollici |
| Applicazione | Semiconduttori, MEMS, medici |
| Certificato | ISO9001, RoHS |
Applicazioni:
I Wafer BonTek Fused Silica sono realizzati con vetro alumina silicato di alta purezza e sono dotati di una certificazione ISO: 9001.e GorillaOffrendo un eccellente parallelismo di 3 arc sec, la gamma di trasmissione di questi wafer è di 0,17 ~ 2,1 um, 0,26 ~ 2,1 um e 0,185 ~ 3,5 um.e sono disponibili in confezioni in cassette e in barattoli. BonTek offre anche una gamma di rivestimenti, tra cui AR, HR e V Coat. Con un tempo di consegna veloce di 2 settimane e una capacità di fornitura di 100000 / mese,I Wafer di silice fuso BonTek sono una scelta ideale per i clienti che cercano wafer di silice fuso di alta qualità.La variazione di spessore totale (TTV) di questi wafer è < 2um, < 5um, rendendoli perfetti per l'uso in una varietà di applicazioni.Per i clienti in cerca di affidabili, Wafer di silice fuso di alta qualità, BonTek è la scelta perfetta.
Personalizzazione:
BonTek fornisce una vasta gamma di servizi su misura per Wafer di silicio fuso, tra cui Wafer di silicio IC, vetro di silicato di alluminio e Wafer di silicio fuso.
Dettagli del prodotto:
- Marchio: BonTek
- Numero di modello: substrati di vetro
- Luogo di origine: Cina
- Certificazione: ISO:9001
- Quantità minima di ordinazione: 5 pezzi
- Imballaggio: cassetta, barattolo
- Tempo di consegna: 2 settimane
- Termini di pagamento: TT/in anticipo
- Capacità di approvvigionamento: 100000/mese
- Relazione di ispezione: su richiesta
- Schott Modello: Borofloat 33, B270, D263, Zerodur, MEMpax, BK7
- Distanza di trasmissione: 0,17 ~ 2,1 um, 0,26 ~ 2,1 um, .0185~3.5um
- Roverezza superficiale: Ra<1,0 nm
- Contenuto di OH: < 5 ppm, < 10 ppm, < 100 ppm
Supporto e servizi:
Forniamo supporto tecnico e servizi per il nostro Wafer di silice fuso, tra cui:
- Consulenza tecnica pre-vendita
- Consulenza in materia di prodotti in vendita
- Supporto tecnico post-vendita
- Manutenzione del prodotto
- Manuale d'uso e documentazione
Il nostro team tecnico è disponibile 24 ore su 24 per fornire assistenza e consulenza ai clienti.e può fornire servizi di formazione e aggiornamento se necessario.
