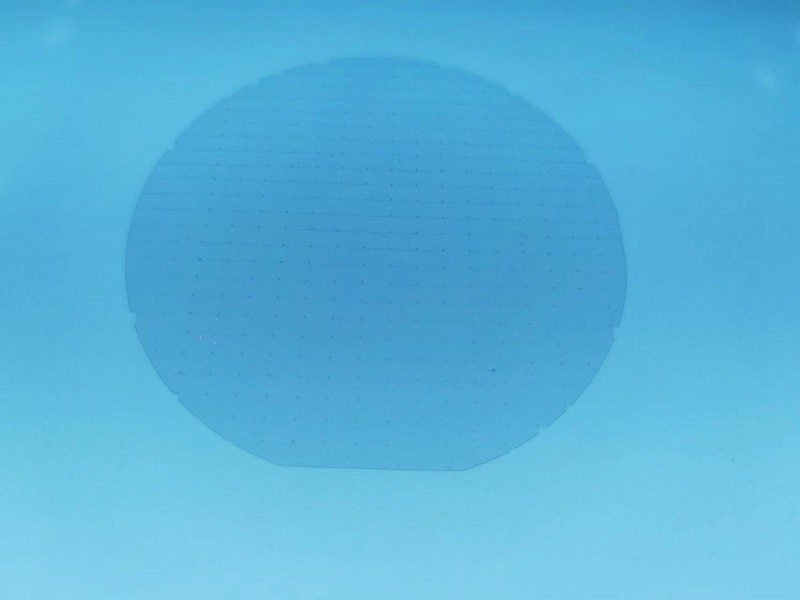

• Superficie rugosa Ra 0,2 nm Wafer di zaffiro Perfetto per applicazioni esigenti
Superficie rugosa Ra 0,2 nm Wafer di zaffiro Perfetto per applicazioni esigenti

Superficie rugosa Ra 0,2 nm Wafer di zaffiro Perfetto per applicazioni esigenti

Dettagli:

Place of Origin: China
Marca: BonTek
Certificazione: ISO:9001
Model Number: SAP

Termini di pagamento e spedizione:

Minimum Order Quantity: 10 pcs
Prezzo: $10.00/ea
Packaging Details: Cassette, vacuum sealed
Delivery Time: 2~4 weeks
Payment Terms: TT/in advance
Supply Ability: 10000 pcs
Miglior prezzo Contatto

Informazioni dettagliate

Diametro: 2 pollici-8 pollici orientamento: C-piano, M-piano, A-piano
Rugosità di superficie: Ra<0.3nm Piano primario: 16 ± 1 mm, 30 ± 1 mm, Notch
TTV: 3 mm, < 10 mm Volo / curvatura.: <20um>
Chiara apertura: > 90% Qualità della superficie: Singolo lato lucidato
Evidenziare:

Substrato di zaffiro lucidato da un solo lato

,

0Wafer di zaffiro da 2 nm

,

Aereo Sapphire Wafer di C

Descrizione di prodotto

Superficie rugosa Ra 0,2 nm Wafer di zaffiro - Perfetto per applicazioni impegnative


Descrizione del prodotto:

Sapphire Wafer è una specie di piastra di zaffiro realizzata con substrato di zaffiro di alta qualità, che è un tipo speciale di fetta di zaffiro tagliata da lingotti di zaffiro a cristallo singolo di alta purezza.È ampiamente utilizzato nei campi dell'optoelettronica, semiconduttori, ottica di precisione, ecc. Il nostro wafer di zaffiro ha eccellenti caratteristiche fisiche, come alta durezza, buona stabilità termica, buona conduzione del calore e elevata trasmissione della luce.Inoltre, il suo spessore varia da 0,5 mm a 3 mm, la sua forma è wafer, la sua apertura trasparente è superiore al 90%, la sua perpendicolarità è inferiore a 3 Arc Min e il suo diametro è da 2 pollici a 8 pollici.



Parametri tecnici:

Wafer di zaffiro
Articolo 2 pollici 4 pollici 6 pollici
Crystali Sapphire di grado LED Sapphire di grado LED Sapphire di grado LED
Purezza > 99,998% > 99,998% > 99,998%
Colore Trasparente Trasparente Trasparente
Orientazione L'asse M del piano C piastrellato 0,20°±0,1° L'asse M del piano C piastrellato 0,20°±0,1° L'asse M del piano C piastrellato 0,20°±0,1°
Diametro 500,8 ± 0,1 mm 100 ± 0,2 mm 150 ± 0,2 mm
Spessore 430±15um 650±25um 1300±25um
Localizzazione del PF Asse A ± 0,2° Asse A ± 0,2° Asse A ± 0,2°
Lunghezza piana 16.0±1,0 mm 30.0±1,0 mm 49.0±1,0 mm
Superficie anteriore EPI-Ready lucidato a specchio EPI-Ready lucidato a specchio EPI-Ready lucidato a specchio
Roughness superficiale Ra<3A Ra<3A Ra<3A
Roverezza posteriore Terreno sottile, Ra=1,0±0,2um Terreno sottile, Ra=1,0±0,2um Terreno sottile, Ra=1,0±0,2um
TTV < 5,0 mm < 10 mm < 15um
BIO 0~-5um 0~-10um 0~-30um
Warp. < 10 mm < 15um < 40um
Bubble& Color Nessuna per ispezione visiva in luce fluorescente
Pulizia Contaminazione visibile libera
Imballaggio Confezionati a vuoto in scatole o in cassette Entegris da 25 pezzi



Applicazioni:

La Wafer SAP Sapphire di BonTek è una piastra di alta qualità realizzata in zaffiro monocristallino, un materiale duro con ottime proprietà fisiche ed eccellenti caratteristiche ottiche.9001 e ha un numero minimo di ordini di 10 pezziIl prezzo è fissato a $ 60.00/ea ed è confezionato in una cassetta, sigillata sotto vuoto per la massima protezione.La Wafer Sapphire SAP di BonTek ha una capacità di approvvigionamento di 10000 pezzi e un'apertura trasparente di > 90%, una perpendicolarità di ≤3 minuti d'arco, una qualità di superficie lucida su un solo lato e un TTV di ≤3 micrometri con arco e curvatura ≤20μm.meccanico, e delle industrie chimiche.

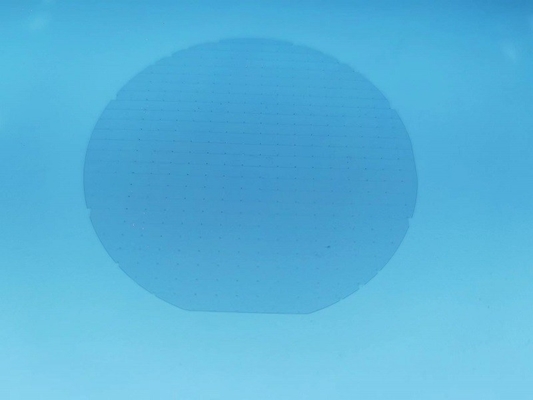

Superficie rugosa Ra 0,2 nm Wafer di zaffiro Perfetto per applicazioni esigenti 0

Personalizzazione:

Wafer di substrato di zaffiro personalizzato

Marchio: BonTek
Numero di modello: SAP
Luogo di origine: Cina
Certificazione: ISO:9001
Quantità minima d'ordine: 10 pezzi
Prezzo: $60.00/ea
Imballaggio: Cassetta, sigillata sotto vuoto
Tempo di consegna: 2-4 settimane
Termini di pagamento: TT/in anticipo
Capacità di approvvigionamento: 10000 pcs
Dimensione: personalizzata
Roverezza superficiale: Ra<0,2 nm
Forma: Wafer
Materiale: zaffiro
Diametro: 2-8 pollici

Forniamo wafer di substrato di zaffiro personalizzati con alta qualità e prezzo competitivo.I nostri wafer di zaffiro sono fatti di materiale di zaffiro di alta qualità e possono essere prodotti in varie dimensioni e formeLa rugosità superficiale dei nostri wafer di zaffiro è inferiore a 0,2 nm. Possiamo anche fornire servizi personalizzati per soddisfare le vostre esigenze specifiche.Garantiamo il tempo di consegna e la spedizione veloceBenvenuti a contattarci per ulteriori informazioni sui nostri wafer di zaffiro.



Imballaggio e trasporto:

I Wafer di zaffiro vengono confezionati e spediti in sacchetti di polietilene sigillati a prova di umidità / vapore.La scatola di cartone è rivestita di schiuma per garantire che il prodotto non venga danneggiato durante la spedizione.
