• Substrato di zaffiro affidabile con TTV ≤3μM per applicazioni di precisione
Substrato di zaffiro affidabile con TTV ≤3μM per applicazioni di precisione

Substrato di zaffiro affidabile con TTV ≤3μM per applicazioni di precisione

Dettagli:

Place of Origin: China
Marca: BonTek
Certificazione: ISO:9001
Model Number: SAP

Termini di pagamento e spedizione:

Minimum Order Quantity: 10 pcs
Prezzo: $80.00/ea
Packaging Details: Cassette, vacuum sealed
Delivery Time: 2~4 weeks
Payment Terms: TT/in advance
Supply Ability: 10000 pcs
Miglior prezzo Contatto

Informazioni dettagliate

Materiale: Sapphire Diametro: 2 pollici-8 pollici
Forma: WAFER orientamento: Piano C, piano A, piano M ±30'
Perpendicularity: ≤ 3 minuti di arco Spessore: 0,5 mm-3 mm
Piatto: 16 ± 1 mm, 30 ± 1 mm, 49 ± 1 mm, Notch TTV: ≤3μm
Evidenziare:

Substrato di zaffiro da 8 pollici

,

Precisione Sapphire Substrate

,

Wafer elettronico di zaffiro

Descrizione di prodotto

Substrato di zaffiro affidabile con TTV ≤3μm per applicazioni di precisione


Descrizione del prodotto:

Sapphire Slice/Plate/Wafer è un prodotto di precisione realizzato in cristallo di zaffiro.5 mm-3 mm)È ampiamente utilizzato in elettronica, optoelettronica, aerospaziale e altre industrie ad alta tecnologia.

Il wafer di zaffiro è una scelta perfetta per applicazioni che richiedono prestazioni ottiche, elettroniche, termiche o meccaniche precise con una resistenza meccanica superiore, bassa espansione termica,elevata conduttività termica e elevata resistività elettricaLe sue eccellenti proprietà ottiche lo rendono ideale per finestre, substrati e altri componenti ottici.Le sue eccellenti proprietà meccaniche lo rendono adatto all'uso nell'aerospaziale e in altre applicazioni impegnative.

Il wafer di zaffiro è prodotto con un rigoroso controllo della qualità e una tecnologia avanzata, la cui elevata precisione e ripetibilità garantiscono le sue eccellenti prestazioni in varie applicazioni.Con le sue prestazioni superiori, offre un'affidabilità superiore e una stabilità a lungo termine.



Caratteristiche:

  • Wafer di zaffiroUn piatto di zaffiro tagliato in un wafer.
  • Forma: Wafer
  • Rottura di bordi: Rotondità
  • Dimensione: Personalizzato
  • Roughness superficiale: Ra< 0,2 nm
  • Bow & Warp: ≤ 20 μm


Parametri tecnici:

Wafer di zaffiro
Articolo 2 pollici 4 pollici 6 pollici
Crystali Sapphire di grado LED Sapphire di grado LED Sapphire di grado LED
Purezza > 99,998% > 99,998% > 99,998%
Colore Trasparente Trasparente Trasparente
Orientazione L'asse M del piano C piastrellato 0,20°±0,1° L'asse M del piano C piastrellato 0,20°±0,1° L'asse M del piano C piastrellato 0,20°±0,1°
Diametro 500,8 ± 0,1 mm 100 ± 0,2 mm 150 ± 0,2 mm
Spessore 430±15um 650±25um 1300±25um
Localizzazione del PF Asse A ± 0,2° Asse A ± 0,2° Asse A ± 0,2°
Lunghezza piana 16.0±1,0 mm 30.0±1,0 mm 49.0±1,0 mm
Superficie anteriore EPI-Ready lucidato a specchio EPI-Ready lucidato a specchio EPI-Ready lucidato a specchio
Roughness superficiale Ra<3A Ra<3A Ra<3A
Roverezza posteriore Terreno sottile, Ra=1,0±0,2um Terreno sottile, Ra=1,0±0,2um Terreno sottile, Ra=1,0±0,2um
TTV < 5,0 mm < 10 mm < 15um
BIO 0~-5um 0~-10um 0~-30um
Warp. < 10 mm < 15um < 40um
Bubble& Color Nessuna per ispezione visiva in luce fluorescente
Pulizia Contaminazione visibile libera
Imballaggio Confezionati a vuoto in scatole o in cassette Entegris da 25 pezzi

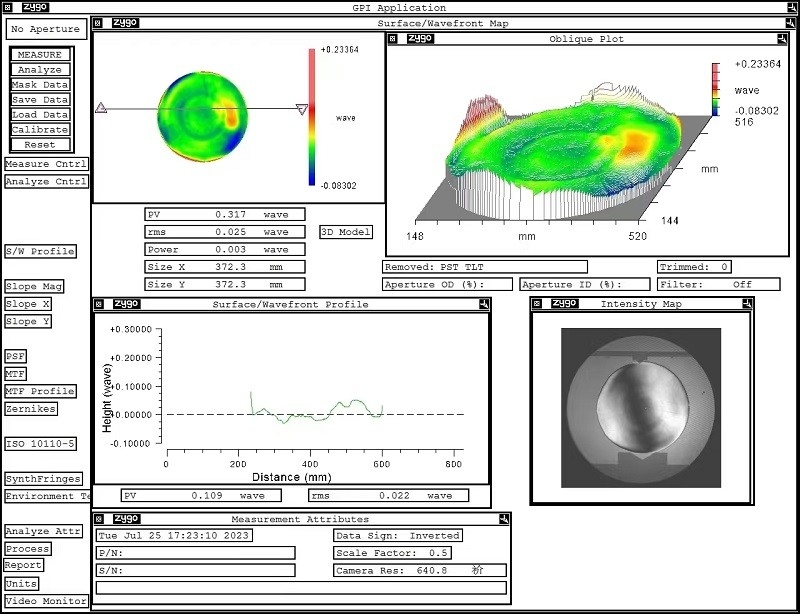

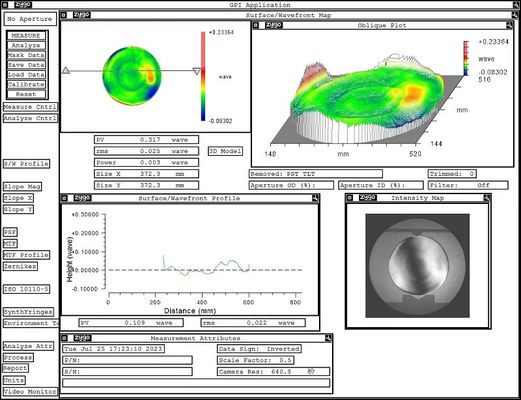

Substrato di zaffiro affidabile con TTV ≤3μM per applicazioni di precisione 0

Applicazioni:

Piastra di zaffiro, substrato di zaffiro, wafer di substrato di zaffiro di BonTek SAP

La SAP Sapphire Plate, Sapphire Substrate, Sapphire Substrate Wafer di BonTek è la soluzione perfetta per qualsiasi applicazione industriale che richieda componenti ad alta precisione.9001 ed è disponibile in varie dimensioni (2-8 pollici). La quantità minima di ordine è di 10 pezzi e il prezzo è di $60.00/ea. Il prodotto è sigillato sotto vuoto in una cassetta e il tempo di consegna è di 2~4 settimane.Le condizioni di pagamento sono TT/in anticipo e la capacità di approvvigionamento è di 10000 pezziHa una piattazza di λ/10 e una perpendicolarità di ≤3 arcmin e un parallelismo di ≤3 arcsec.



Personalizzazione:

Servizio personalizzato di wafer di zaffiro

I Wafer di Zaffiro di BonTek, noti anche come Sapphire Slices e Sapphire Substrates, sono perfetti per una varietà di applicazioni.

  • Marchio:BonTek
  • Numero di modello:SAP
  • Luogo di origine:Cina
  • Certificazione:ISO:9001
  • Quantità minima d'ordine:10 pezzi
  • Prezzo:$40.00/ea
  • Dettagli della confezione:Cassetta sigillata sotto vuoto
  • Tempo di consegna:Da 2 a 4 settimane
  • Condizioni di pagamento:TT/in anticipo
  • Capacità di approvvigionamento10000 pezzi
  • Rottura del bordo:Rondità
  • Parallelismo:≤ 3 sec. di arco
  • Forma:Wafer
  • Roughness superficiale:Ra< 0,2 nm
  • Qualità della superficie:Polito a lato unico

Le nostre Wafer Zaffiro sono state progettate per prestazioni e affidabilità superiori.Ordina ora e approfitta del nostro servizio personalizzato!



Imballaggio e trasporto:

Imballaggio e spedizione

I Wafer Sapphire sono confezionati in modo sicuro per garantire che arrivano in buone condizioni.Tutti i pacchetti sono etichettati per indicare il contenuto e la destinazione di spedizioneI wafer saranno spediti tramite un corriere sicuro, come UPS, FedEx o DHL.

Vuoi conoscere maggiori dettagli su questo prodotto
Sono interessato a Substrato di zaffiro affidabile con TTV ≤3μM per applicazioni di precisione potresti inviarmi maggiori dettagli come tipo, dimensione, quantità, materiale, ecc.
Grazie!
Aspettando la tua risposta.
