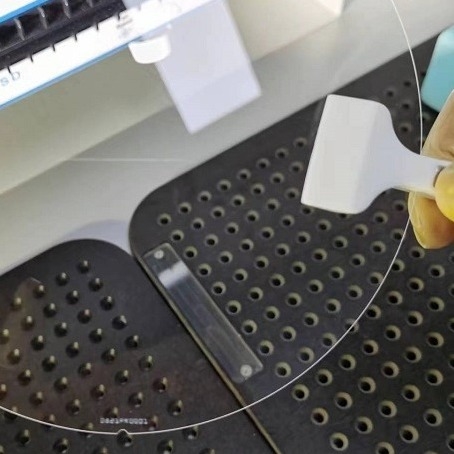

Wafer piezoelettrico ad alta sensibilità per applicazioni industriali Wafer a cristallo singolo per uso ottico
Dettagli:
| Luogo di origine: | Cina |
| Marca: | BonTek |
| Certificazione: | ISO:9001 |
| Numero di modello: | SAP |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 10 pz. |
|---|---|
| Prezzo: | $60.00/ea |
| Imballaggi particolari: | Cassetta sigillata sotto vuoto |
| Tempi di consegna: | 2~4 settimane |
| Termini di pagamento: | TT/in anticipo |
| Capacità di alimentazione: | 10000 pezzi |
|
Informazioni dettagliate |
|||
| Dimensione: | Personalizzato | Spessore: | 0.5 mm-3 mm |
|---|---|---|---|
| orientamento: | ±0.5° | Macinazione del bordo: | Rotondità |
| Parallelismo: | ≤ 3 sec. di arco | TTV: | <10um> |
| Roughness superficiale: | Ra< 0,2 nm | ||
| Evidenziare: | Wafer piezoelettrico a cristallo singolo,utilizzo ottico Wafer piezoelettrico,Wafer piezoelettrico industriale |
||
Descrizione di prodotto
Wafer di zaffiro ad alte prestazioni con perpendicolarità ≤ 3 arc min per applicazioni industriali
Descrizione del prodotto:
Fetta di zaffiro, wafer di zaffiro, substrato di zaffiro e piastra di zaffiro
Sapphire Wafer è un tipo di materiale semiconduttore fatto di zaffiro, che ha ottime proprietà ottiche, meccaniche e chimiche.È comunemente usato come strato epitaxiale per materiali e dispositivi a base di GaN, ed è ampiamente applicato anche in altri campi elettronici e ottici.
Il cristallo di zaffiro ha una struttura reticolare esagonale, che conferisce al Wafer di zaffiro alta durezza, elevata conduttività termica e resistenza all'ossidazione ad alta temperatura.A causa delle sue eccellenti proprietà ottiche, Sapphire Wafer è anche spesso usato come materiale per finestre e substrato laser.
Inoltre, la dimensione del Wafer di zaffiro può essere personalizzata in base alle esigenze, e la sua tecnologia di lavorazione superficiale è anche molto matura, il che la rende eccellente in varie applicazioni.
Nel complesso, la wafer di zaffiro è un materiale semiconduttore molto promettente con un'ampia gamma di prospettive di applicazione.
Caratteristiche:
- Nome del prodotto: Sapphire Wafer
- Perpendicolarità: ≤3 arc min
- Qualità della superficie: lucidato da un lato
- Rotolamento dei bordi: Rotondità
- Piattazza: λ/10
- Orientamento: ±0,5°
Parametri tecnici:
| Parametro | Valore |
|---|---|
|
Perpendicolarità |
≤ 3 minuti di arco |
|
Apertura chiara |
> 90% |
|
Rottura di bordi |
Rondità |
|
TTV |
≤ 3 μm |
|
Parallelismo |
≤ 3 sec. di arco |
|
Orientazione |
± 0,5° |
|
Spessore |
0.5 mm-3 mm |
|
Dimensione |
Personalizzato |
|
Diametro |
2 pollici-8 pollici |
|
Roughness superficiale |
Ra< 0,2 nm |
Applicazioni:
BonTek Sapphire Wafer, numero di modello SAP è un prodotto certificato con ISO 9001. Con una quantità minima di ordine di 10 pezzi e un prezzo di $ 60.00 / ea, il wafer è confezionato in una cassetta sigillata sotto vuoto.Il tempo di consegna è di 2~4 settimane, e i termini di pagamento sono TT/in anticipo. La capacità di fornitura è di 10000 pcs. La trasparenza dell'apertura di Sapphire Wafer è >90%, e la rugosità superficiale è Ra<0.2nm.Il margine di macinatura è rotonda, e lo spessore varia da 0,5 mm a 3 mm.
BonTek Sapphire Wafer è la scelta perfetta per i clienti che cercano una fetta di zaffiro o un substrato di zaffiro di alta qualità.il prodotto fornisce prestazioni e affidabilità superiori. La quantità minima di ordini, il prezzo, i tempi di consegna e i termini di pagamento sono tutte caratteristiche interessanti che rendono la Wafer BonTek Sapphire il prodotto ideale per le vostre esigenze.
Imballaggio e trasporto:
Le Wafer di zaffiro sono confezionate in scatole di cartone rivestite di schiuma e spedite in imballaggi protettivi per garantire un arrivo sicuro.Tutti gli ordini vengono spediti tramite un servizio di corriere affidabile.
