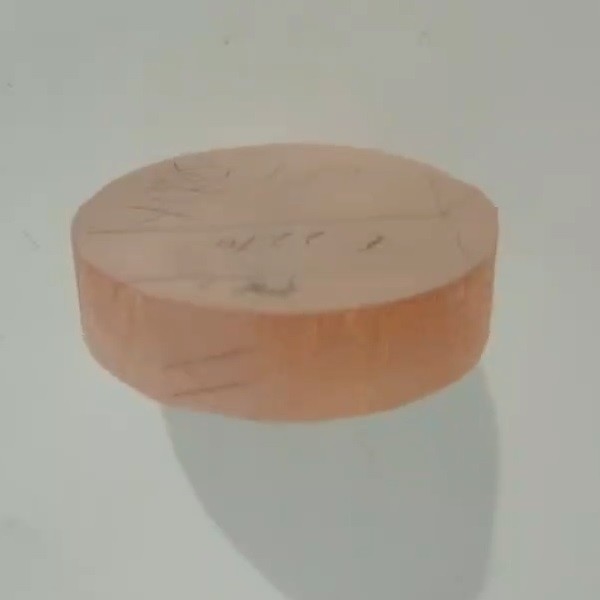

Wafer LiTaO3 per filtri ad alta frequenza a banda larga e trasduttori piezoelettrici
Dettagli:
| Luogo di origine: | Cina |
| Marca: | CSIMC |
| Certificazione: | ISO:9001, ISO:14001 |
| Numero di modello: | Tantalato di litio (LiTaO3) |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5 PCS |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Pacchetto del barattolo della cassetta, chiuso sotto vuoto |
| Tempi di consegna: | 1-4 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 10000 pezzi/mese |
|
Informazioni dettagliate |
|||
| Materiale: | Wafer LiTaO3 | Grado: | Classe SAW Classe ottica |
|---|---|---|---|
| orientamento: | Taglio Z, taglio Y, ecc. | Finitura superficiale: | DSP, SSP, giro |
| Diametro: | 3 pollici, 4 pollici, 6 pollici | Spessore: | 0.35mm, 0.5mm |
| Piano primario: | 22 mm, 32 mm, 47.5 mm, 57.5 mm | Applicazione: | Filtro ad alta frequenza a banda larga e trasduttore piezoelettrico |
| Evidenziare: | Filtro ad alta frequenza a banda larga LiTaO3 Wafer,Wafer a transduzione piezoelettrica LiTaO3 |
||
Descrizione di prodotto
Wafer LiTaO3 per filtri ad alta frequenza a banda larga e trasduttori piezoelettrici
La LiTaO3 Crystal Wafer - un materiale rivoluzionario per applicazioni ottiche ed elettroniche avanzate.e proprietà elettro-ottiche, che lo distingue dai materiali tradizionali.
Il cristallo LiTaO3 presenta proprietà piezoelettriche eccezionali, convertendo lo stress meccanico in segnali elettrici con elevata sensibilità e precisione.Questo lo rende una scelta ideale per i sensori, attuatori e dispositivi di controllo della frequenza.
Inoltre, l'elevato indice di rifrazione e il basso coefficiente di assorbimento garantiscono prestazioni ottiche superiori.con una lunghezza di 20 mm o più ma non superiore a 20 mm,.
Inoltre, il Wafer di cristallo LiTaO3 offre un'eccellente stabilità termica e resistenza chimica, consentendogli di funzionare in modo affidabile in una vasta gamma di ambienti.La sua precisa stabilità dimensionale e il suo basso coefficiente di espansione termica migliorano ulteriormente la sua affidabilità e riproducibilità.
Sia che si stiano sviluppando sistemi ottici avanzati, dispositivi piezoelettrici, o qualsiasi altra strumentazione di precisione, il LiTaO3 Crystal Wafer offre una soluzione materiale superiore.Le sue proprietà uniche garantiscono prestazioni e affidabilità di alta qualità, che lo rende una scelta conveniente per le applicazioni più critiche.
Scegli il Wafer di cristallo LiTaO3 e prova la differenza di sensibilità piezoelettrica, chiarezza ottica e prestazioni.Lasciateci aiutarvi a dare vita alle vostre innovazioni ottiche ed elettroniche avanzate..
|
Diametro |
76.2 ± 0,2 mm |
100 ± 0,2 mm |
150 ± 0,2 mm |
|
Piano primario |
22 ± 1 mm |
32 ± 1 mm |
47.5mm, 57.5mm, Notch |
|
Orientazione |
36°Y, 42°Y, X-112°Y, Y, Z |
||
|
Spessore |
0.07 mm~1.0 mm |
0.1 mm~1.0 mm |
0.35 mm~1.0 mm |
|
Finitura superficiale |
Polito singolo / doppio lato / doppio lato lappato |
||
|
TTV |
< 1 ~ 5 μm |
||
|
BIO |
± (20μm ~ 40um) |
||
|
Warp. |
<= 20 μm ~ 50 μm |
||
|
LTV (5mmx5mm) |
< 1,5 mm |
||
|
PLTV ((<0,5um) |
≥98% (5 mm*5 mm) con bordo di 2 mm escluso |
||
|
Lato lucidato Ra |
Roverezza Ra<=5A |
||
|
Criteri sul retro |
Roverezza Ra:00,5-1,0 μm, GC#1000 |
||
|
Scratch & Dig (S/D) |
20/10, 40/20, 60/40 |
||
|
Profil di bordo |
Compl't con SEMI M1.2 @ con GC800 #.regular a C digitato |
||
|
Fessure, seghe di sega, macchie |
Nessuna |
||
|
Struttura cristallina |
Trigonale, gruppo spaziale R3c, gruppo punto 3m |
|
Parametri delle celle |
a=5,154Å, c=13,781Å |
|
Punto di fusione |
1650°C |
|
Temperatura di Curie |
607°C |
|
Durezza di Mohs |
5.5 |
|
Densità |
70,46 g/cm3 |
|
Costanti dielettrici |
ε11/ε0:51.7 |
|
ε33/ε0:44.5 |
|
|
Coefficienti di rigidità elastica |
CE11:2.33(×1011N/m2) |
|
CE33:2.77(×1011N/m2) |
|
|
Costanti di tensione piezoelettrica |
d22:2.4 ((×10-11C/N) |
|
d33:0.8(×10-11C/N) |
|
|
Distanza di trasmissione |
400-4500 nm |
|
Coefficienti elettro-ottici |
r33=30,4pm/V |
|
Indice di rifrazione a 632,8 nm |
no=2.176, ne=2.180 |
Domande frequenti
- D: Su quali prodotti lavori principalmente?
A:Siamo i primi a lavorare con il quarzo a cristallo singolo in Cina circa 30 anni fa, poi gradualmente entriamo nel campo del LiNbO3, LiTaO3,vetro al quarzo, LGS, CTGS ecc. Soprattutto, se siete alla ricerca di un fornitore di piezo quarzo, siamo la scelta definitiva! Esportiamo milioni di pezzi bianchi di quarzo ogni anno perché padroneggiamo l'AT,Tagli SC e IT con una precisione angolare superiore.
- D: Puoi accettare la personalizzazione dei prodotti?
A:Sì, certo. Possiamo fabbricare secondo le vostre richieste. Inoltre, siamo così esperti con le piezo wafer che possiamo fornirvi suggerimenti pertinenti se non siete sicuri al 100% della vostra scelta.E poi...Abbiamo dei wafer standard in magazzino, per favore, chiedeteci.
- D: Puoi consegnare la merce tramite il nostro corriere?
A:Sì, vi consigliamo di utilizzare l'agente di corriere che vi è più familiare (DHL, FedEX, UPS, ecc.).Imballeremo i prodotti in modo sicuro in dimensioni accettabili per risparmiare sui costi di spedizioneSe avete bisogno che ci occupiamo della spedizione, non è un problema. Abbiamo anche buoni sconti con le compagnie di corriere internazionali.
- D: Come puoi garantire che otterremo ciò che vogliamo in sicurezza?
A:I prodotti in wafer sono fragili e a volte costosi, l'ultima cosa che vogliamo vedere, come produttori, è che i prodotti che produciamo siano danneggiati durante il trasporto.imballeremo i wafer in modo adeguato e li metteremo in un cartone adeguato pieno di spugna tamponeTuttavia, gli incidenti a volte sono inevitabili.Controllo di accettazioneIn caso di incidente, vi daremo il rifornimento o il rimborso se seguite i passaggi di controllo.
- D: Possiamo visitare la vostra fabbrica?
A:L'ispezione di fabbrica è importante per l'acquisto di grandi quantità e la cooperazione a lungo termine.I grandi nomi di tutto il mondo hanno visto i nostri progressi nella costruzione di fabbricheIn questi giorni, a causa della pandemia di Covid-19, abbiamo anche avuto l'esperienza di videoconferenza con i buyer globali.
Controllo di accettazione
- Il prodotto è fragile. Lo abbiamo confezionato adeguatamente e etichettato fragile. Lo consegniamo attraverso eccellenti compagnie espresse nazionali e internazionali per garantire la qualità del trasporto.
- Dopo aver ricevuto la merce, si prega di maneggiare con attenzione e di verificare se il cartone esterno è in buone condizioni.Fate una foto prima di portarli fuori..
- Sì.
- Apri la confezione sotto vuoto in una stanza pulita quando i prodotti devono essere applicati.
- Se i prodotti vengono trovati danneggiati durante il trasporto, si prega di scattare una foto o registrare un video immediatamente.Contattaci immediatamente e risolveremo il problema bene.
