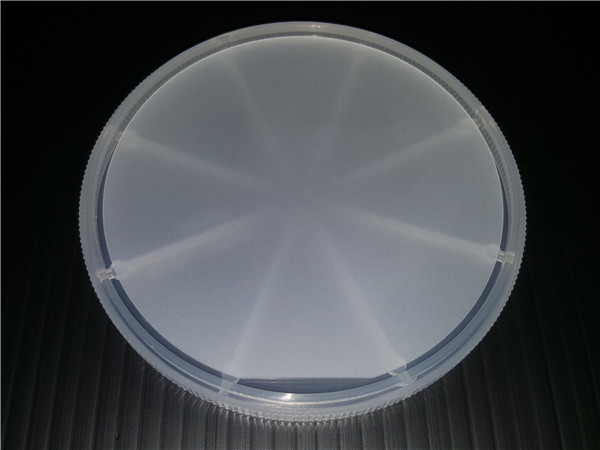

Wafer di zaffiro lucidato a doppio lato ultrasottile per ingegneria di precisione
Dettagli:
Luogo di origine: | Cina |
Marca: | CSIMC |
Certificazione: | ISO:9001 |
Numero di modello: | Zaffiro (Al2O3) |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 5 pezzi |
---|---|
Prezzo: | Negoziabile |
Imballaggi particolari: | Cassetta, barattolo, pacchetto del film |
Tempi di consegna: | 1-4 settimane |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 10000 pezzi/mese |
Informazioni dettagliate |
|||
Materiale: | Cristallo di zaffiro (Al2O3) | Tipo: | Monocristallo |
---|---|---|---|
Metodo di crescita: | Cristallizzazione orizzontalmente diretta (HDC) | Purezza: | 99,999% |
Superficie: | DSP/SSP | Modulo di Young (E): | 335 GPa |
Applicazione: | Wafer di Semicondutor, chip principale, finestra di vetro ottica, ceramica elettronica | Industria: | Vetro principale e ottico, wafer eli-pronto |
Evidenziare: | Wafer di zaffiro lucidato a doppio lato,Wafer di zaffiro ultrasottile,Ingegneria di precisione Sapphire Wafer |
Descrizione di prodotto
Wafer di zaffiro lucidato a doppio lato ultrasottile per ingegneria di precisione
Entrate nel futuro dei materiali avanzati con le nostre squisite wafer di zaffiro, realizzate con la più pura zaffiro, una pietra preziosa naturale nota per la sua durabilità, durezza,e chiarezza ottica.
I nostri wafer di zaffiro offrono prestazioni superiori in una serie di applicazioni impegnative.o mantenere la chiarezza ottica in condizioni difficili, i nostri wafer di zaffiro sono la soluzione perfetta.
L'eleganza dello zaffiro è ineguagliabile, aggiungendo un tocco di raffinatezza a qualsiasi applicazione.puoi essere sicuro che si distingueranno dalla concorrenza.
Nella nostra azienda, siamo orgogliosi di fornire wafer di zaffiro di altissima qualità. Usiamo processi di produzione all'avanguardia per garantire che ogni wafer soddisfi i nostri severi standard di qualità.Potete fidarvi che i nostri wafer di zaffiro offriranno risultati affidabili e dureranno per anni..
Scopri oggi la bellezza e la resistenza dei wafer di zaffiro, investe nel migliore e scegli i nostri wafer di zaffiro per il tuo prossimo progetto.Contattaci ora per saperne di più sui nostri prodotti e su come possono aiutarti a raggiungere i tuoi obiettivi.
Proprietà ottiche
Distanza di trasmissione |
0.17 a 5,5 micron |
Indice di rifrazione |
1.75449 (o) 1.74663 (e) a 1,06 micron |
Perdita del riflesso |
a 1,06 micron (2 superfici) per i raggi O - 11,7%; per i raggi E - 14,2% |
Indice di assorbimento |
0.3 x 10-3 cm-1 a 2,4 micron |
DN/dT |
13.7 x 10-6 a 5,4 micron |
dn/dm = 0 |
1.5 micron |
Proprietà fisiche
Densità |
30,97 g/cm3 |
Punto di fusione |
2040 gradi C |
Conduttività termica |
27.21 W/ ((m x K) a 300 K |
Espansione termica |
5.6 x 10-6/K (asse C parallelo) e 5,0 (asse C perpendicolare) x 10-6/K |
Durezza |
Knoop 2000 kg/mm2con indentatore da 2000 g |
Capacità termica specifica |
419 J/ ((kg x K) |
Costante dielettrica |
11.5 (asse C parallelo) 9.4 (asse C perpendicolare) a 1 MHz |
Modulo di Young (E) |
335 GPa |
Modulo di taglio (G) |
148.1 GPa |
Modulo di massa (K) |
240 GPa |
Coefficienti di elasticità |
C11= 496 C12=164 C13=115 |
Limite apparente di elasticità |
275 MPa (40.000 psi) |
Rapporto di pesce |
0.25 |
Controllo di accettazione
1. Il prodotto è fragile. Lo abbiamo confezionato adeguatamente e etichettato fragile. Consegniamo attraverso eccellenti compagnie espresse nazionali e internazionali per garantire la qualità del trasporto.
2. Dopo aver ricevuto la merce, si prega di maneggiare con attenzione e di verificare se il cartone esterno è in buone condizioni.Fate una foto prima di portarli fuori..
3Apri la confezione sotto vuoto in una stanza pulita quando i prodotti devono essere applicati.
4. Se i prodotti vengono trovati danneggiati durante il trasporto, si prega di scattare una foto o registrare un video immediatamente.Contattaci immediatamente e risolveremo il problema bene.
