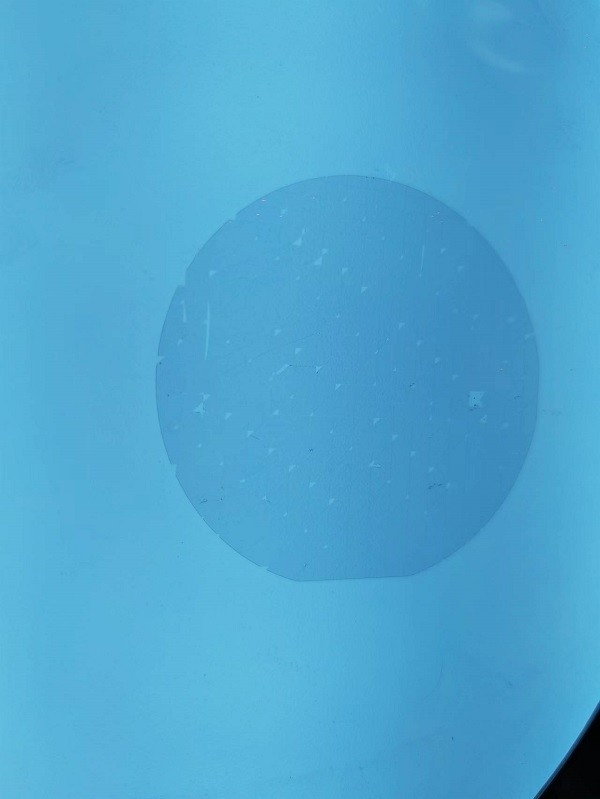

LTV 5mmx5mm 2μm Wafer di silice fuso TTV 20μm per l'industria dei semiconduttori
Dettagli:
| Place of Origin: | China |
| Marca: | CSIMC |
| Certificazione: | ISO:9001, ISO:14001 |
| Model Number: | Fused Silica, Fused Quartz |
Termini di pagamento e spedizione:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Prezzo: | Negoziabile |
| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 20000 pcs/Month |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | JGS1 JGS2 JGS3 Wafer di vetro e quarzo per una stabilità chimica di chiarezza ottica superiore | Lato lucidato Ra: | < 1,0 nm o specifico per richiesto |
|---|---|---|---|
| PLTV ((<0,5um): | ≥ 95% ((5 mm*5 mm) | Trasmissione: | Ultravioletto e visibile |
| Inchinati.: | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm | Diametro: | 500,8 mm,76.2mm, 100mm, 150mm, 200mm |
| Materiale: | Silice fuso UV, quarzo fuso (JGS1, JGS2, JGS3) | Superficie: | DSP, SSP, DSL |
| Evidenziare: | Wafer di silice fuso in 2um,Wafer di silice fuso da 5x5 mm,Wafer di silice fuso per l'industria dei semiconduttori |
||
Descrizione di prodotto
Descrizione del prodotto:
Caratteristiche:
- Nome del prodotto: JGS1 JGS2 JGS3 Wafer di vetro e quarzo per una stabilità chimica di chiarezza ottica superiore
- Materiale: silice fuso UV, quarzo fuso (JGS1, JGS2, JGS3)
- Rondamento dei bordi: conforme alla norma SEMI M1.2/riferimento alla IEC62276
- Diametro: 50,8 mm,76.2mm, 100mm, 150mm, 200mm
- Warp: < 30μm, < 40μm, < 50μm, < 50μm, < 60μm, < 60μm
Il nostro Wafer di silice vetroso, noto anche come Wafer di biossido di silicio o Wafer di quarzo, è un prodotto di alta qualità che presenta una chiarezza ottica e una stabilità chimica superiori.Prodotto di silice fuso UV e quarzo fuso (JGS1), JGS2, JGS3), questo wafer è conforme allo standard SEMI M1.2 per l'arrotondamento dei bordi ed è disponibile in diametri che vanno da 50,8 mm a 200 mm.questo wafer è una scelta affidabile per una varietà di applicazioni.
Parametri tecnici:
| Categoria di prodotto | Wafer di silice fuso |
| LTV (5mmx5mm) | < 2 μm |
| Trasmissione | Ultravioletto e visibile |
| Piano primario | 22 mm, 32,5 mm, 42,5 mm, 57,5 mm/intaglio, intaglio, intaglio |
| PLTV ((<0,5um) | ≥ 95% ((5 mm*5 mm) |
| Spessore | 350um, 500um, 1000um |
| Rondamento del bordo | Conforme alla norma SEMI M1.2/riferimento alla IEC62276 |
| Tipo | Silice fuso, quarzo fuso |
| Materiale | Silice fuso UV, quarzo fuso (JGS1, JGS2, JGS3) |
| Superficie | DSP, SSP, DSL |
Questa è la tabella dei parametri tecnici per Wafer SiO2, Wafer di silice vetroso, Wafer di quarzo fuso.
Applicazioni:
Il nostro wafer di silice fuso ha un PLTV (< 0,5um) di ≥ 95% (5 mm * 5 mm) e un lato lucidato Ra inferiore a 1,0 nm, o specifico su richiesta.SSP (polito su un solo lato), e DSL (doppia spalla).
Il nostro wafer di silice fuso è perfetto per varie applicazioni di semiconduttori e MEMS.batterie fotovoltaicheIl nostro wafer di silice fuso ha anche eccellenti proprietà ottiche, che lo rendono adatto per l'uso in fibre ottiche e lenti.
I nostri wafer di silice fuso vengono consegnati in confezioni in cassetta e vaso sigillati sotto vuoto per garantire la qualità del prodotto.le vostre esigenze di prodotti saranno sempre soddisfatte in modo tempestivoIl tempo di consegna varia da 1 a 4 settimane a seconda della posizione.
Scegliete BonTek Fused Silica Wafer per tutte le vostre esigenze di semiconduttori e applicazioni MEMS. Contattateci oggi per effettuare l'ordine.
Supporto e servizi:
- Supporto all'installazione del prodotto
- Risoluzione e riparazione dei problemi del prodotto
- Opzioni di personalizzazione
- Supporto tecnico in loco
- Formazione e istruzione sui prodotti
- Garanzia e assistenza post-garanzia
Imballaggio e trasporto:
Imballaggio del prodotto:
Il prodotto Fused Silica Wafer sarà confezionato in una custodia di plastica protettiva per garantire che arrivi a destinazione indenne.La cassa sarà sigillata per evitare che la polvere o i detriti entrino e danneggiino il wafer.
Spedizione:
Il prodotto Fused Silica Wafer verrà spedito tramite un servizio di corriere sicuro e affidabile.compresi l'indirizzo e le informazioni di contatto del destinatarioIl pacco verrà gestito con cura per assicurarsi che arrivi alla sua destinazione nelle stesse condizioni in cui è stato spedito.
FAQ:
R: Il marchio è BonTek.
D: Quali sono i numeri di modello disponibili per le Wafer di silice fuso?
R: I numeri di modello disponibili sono Silice fuso e Quarzo fuso.
D: Quali sono le certificazioni del Wafer di silice fuso?
R: La Wafer di silice fuso ha le certificazioni ISO:9001 e ISO:14001.
D: Qual è il luogo di origine del Wafer di silice fuso?
R: Il luogo di origine della Wafer di silice fuso è la Cina.
Q: Qual è la quantità minima di ordine per Wafer di silice fuso?
R: Il quantitativo minimo di ordinazione per Wafer di silice fuso è di 5 pezzi.
D: Qual è il prezzo della Wafer di silice fuso?
R: Il prezzo del Wafer di silice fuso è negoziabile.
D: Quali sono i termini di pagamento per la Wafer di silice fuso?
R: I termini di pagamento per le Wafer di silice fuso sono T/T.
D: Qual è la capacità di approvvigionamento per Wafer di silice fuso?
R: La capacità di approvvigionamento per Wafer di silice fuso è di 20000 pezzi/mese.
D: Qual è il tempo di consegna per Wafer di silice fuso?
R: Il tempo di consegna per le Wafer di silice fuso è di 1-4 settimane.
D: Quali sono i dettagli dell'imballaggio di Wafer di silice fuso?
R: I dettagli dell' imballaggio di Wafer di silice fuso sono in cassetta/ in barattolo, sigillato sotto vuoto.
