Wafer di silice fuso di superficie SSP per il processo di produzione MEMS
Dettagli:
| Place of Origin: | China |
| Marca: | BonTek |
| Certificazione: | ISO:9001, ISO:14001 |
| Model Number: | Fused Silica, Fused Quartz |
Termini di pagamento e spedizione:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Prezzo: | Negoziabile |
| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 20000 pcs/Month |
|
Informazioni dettagliate |
|||
| Transmission: | Ultraviolet And Visible | Edge Rounding: | Compliant with SEMI M1.2 Standard/refer to IEC62276 |
|---|---|---|---|
| TTV: | <8µm, <10µm, <15µm, <20µm, <30µm, <30µm | Warp: | <30µm, <40µm, <50µm, <50µm, <60µm, <60µm |
| Material: | UV Fused Silica, Fused Quartz (JGS1, JGS2, JGS3) | Surface: | DSP, SSP, DSL |
| PLTV(<0.5um): | ≥95%(5mm*5mm) | Type: | Fused Silica, Fused Quartz |
| Evidenziare: | Processo di produzione MEMS Wafer di silice,Wafer di silice fuso di superficie SSP,Processo di produzione MEMS Wafer di silice fuso |
||
Descrizione di prodotto
Descrizione del prodotto:
Il nostro Wafer di Silice Fuso è lucido fino a una rugosità superficiale inferiore a 1,0 nm, o può essere specificato per soddisfare le vostre esigenze esatte.Questo livello di precisione garantisce prestazioni ottimali nelle applicazioni di semiconduttori e MEMSInoltre, il nostro wafer soddisfa i requisiti di arrotondamento dei bordi dello standard SEMI M1.2, nonché la specifica IEC62276.
Sappiamo che la deformazione può essere un problema in molte applicazioni, motivo per cui offriamo una gamma di opzioni per soddisfare le vostre esigenze.meno di 40 μm, meno di 50 μm, meno di 60 μm e meno di 70 μm. Ciò consente di selezionare il livello di deformazione più adatto alla propria applicazione.
Per garantire ulteriormente la qualità del nostro Wafer di silice fuso, misuriamo anche il TTV (variazione totale dello spessore) per garantire che soddisfi le vostre specifiche.Il nostro wafer è disponibile con livelli di TTV inferiori a 8 μm, inferiore a 10 μm, inferiore a 15 μm, inferiore a 20 μm, inferiore a 30 μm e inferiore a 40 μm.
Nel complesso, il nostro Wafer di silice fuso è una scelta eccellente per le applicazioni di semiconduttori e MEMS.combinato con la lucidatura di precisione e l'arrotondamento dei bordiScegliete tra la nostra gamma di opzioni di deformazione e TTV per assicurarvi che il nostro wafer soddisfi le vostre specifiche esatte.
Caratteristiche:
- Nome del prodotto: Wafer di silice fuso
- Warp: < 30μm, < 40μm, < 50μm, < 50μm, < 60μm, < 60μm
- Categoria del prodotto: Wafer di silice fuso
- Materiale:
- Silice fusa a raggi UV
- Quarzo fuso (JGS1, JGS2, JGS3)
- Marca: JGS1 JGS2 JGS3
- Tipo:
- Silice fuso
- Quarzo fuso
Parole chiave: Wafer di silice cristallino, Wafer di vetro di silice, Wafer di quarzo fuso
Parametri tecnici:
| Attributo | Opzioni |
|---|---|
| Piano primario | 22 mm, 32,5 mm, 42,5 mm, 57,5 mm/intaglio, intaglio, intaglio |
| TTV | < 8μm, < 10μm, < 15μm, < 20μm, < 30μm, < 30μm |
| Materiale | Silice fuso UV, quarzo fuso (JGS1, JGS2, JGS3) |
| Rondamento del bordo | Conforme alla norma SEMI M1.2/riferimento alla IEC62276 |
| Spessore | 350um, 500um, 1000um |
| Trasmissione | Ultravioletto e visibile |
| PLTV ((<0,5um) | ≥ 95% ((5 mm*5 mm) |
| Inchinati. | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm |
| Diametro | 500,8 mm,76.2mm, 100mm, 150mm, 200mm |
| Lato lucidato Ra | < 1,0 nm o specifico per richiesto |
Questa tabella mostra i parametri tecnici per il prodotto Wafer di silice vitreo.
Applicazioni:
Il Wafer di silice fuso ha vari modelli, tra cui JGS1, JGS2 e JGS3, ed è adatto a molteplici occasioni e scenari di applicazione del prodotto, come:
- Prodotti ottici:Il Wafer di silice fuso è perfetto per una chiarezza ottica superiore, rendendolo adatto a prodotti ottici come lenti, specchi e prismi.
- Industria dei semiconduttori:Le caratteristiche TTV e Bow del wafer lo rendono un prodotto ideale per l'industria dei semiconduttori, dove la precisione e l'uniformità sono cruciali.
- Ricerca e sviluppo:Il Wafer di silice fuso è adatto anche per scopi di ricerca e sviluppo, come nei campi della nanotecnologia e della scienza dei materiali.
Il Wafer di silice fuso è dotato di arrotondamento dei bordi conforme allo standard SEMI M1.2/riferimento alla IEC62276, garantendo un'esperienza di movimentazione agevole e sicura.mentre l'arco varia da ±20μm a ±60μm, a seconda del modello scelto.
Supporto e servizi:
Il nostro prodotto Fused Silica Wafer è dotato di un supporto tecnico completo e di servizi per garantire prestazioni ottimali e soddisfazione del cliente.Il nostro team di esperti è disponibile per aiutare con l'installazione, il funzionamento e la manutenzione del prodotto, nonché la risoluzione di eventuali problemi che possono sorgere.Offriamo soluzioni personalizzate per soddisfare le esigenze specifiche del cliente e forniamo formazione per garantire un corretto utilizzo del prodottoIl nostro impegno per la qualità va oltre la vendita iniziale, poiché offriamo un supporto continuo per risolvere eventuali domande o preoccupazioni che potrebbero sorgere durante la vita del prodotto.
Imballaggio e trasporto:
Imballaggio del prodotto:
Il prodotto Fused Silica Wafer sarà imballato in modo sicuro in un ambiente in camera pulita per evitare qualsiasi contaminazione.I wafer saranno collocati in un contenitore di wafer con inserti di schiuma protettivi per evitare danni durante il trasporto.
Spedizione:
Il prodotto sarà spedito tramite un servizio di corriere affidabile, il pacco sarà contrassegnato come fragile e gestito con cura.I costi di spedizione saranno calcolati in base alla destinazione e al peso del pacco.
FAQ:
Q1: Qual è il marchio del prodotto?
R1: Il marchio del prodotto è BonTek.
Q2: Qual è la quantità minima d'ordine per il Wafer di silice fuso?
R2: Il quantitativo minimo di ordinazione per il Wafer di silice fuso è di 5 pezzi.
Q3: Quali certificazioni ha il prodotto?
A3: La goccia di silice fuso è certificata ISO:9001 e ISO:14001.
Q4: Qual è il metodo di imballaggio per la Wafer di silice fuso?

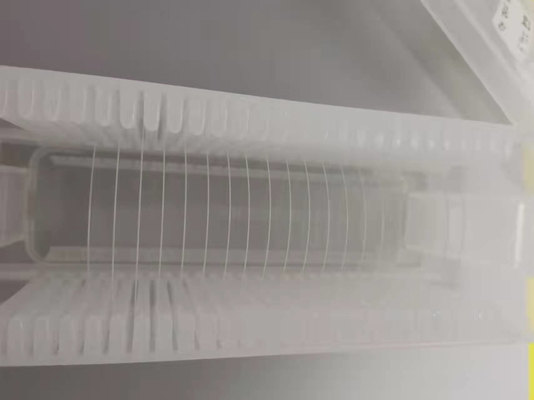

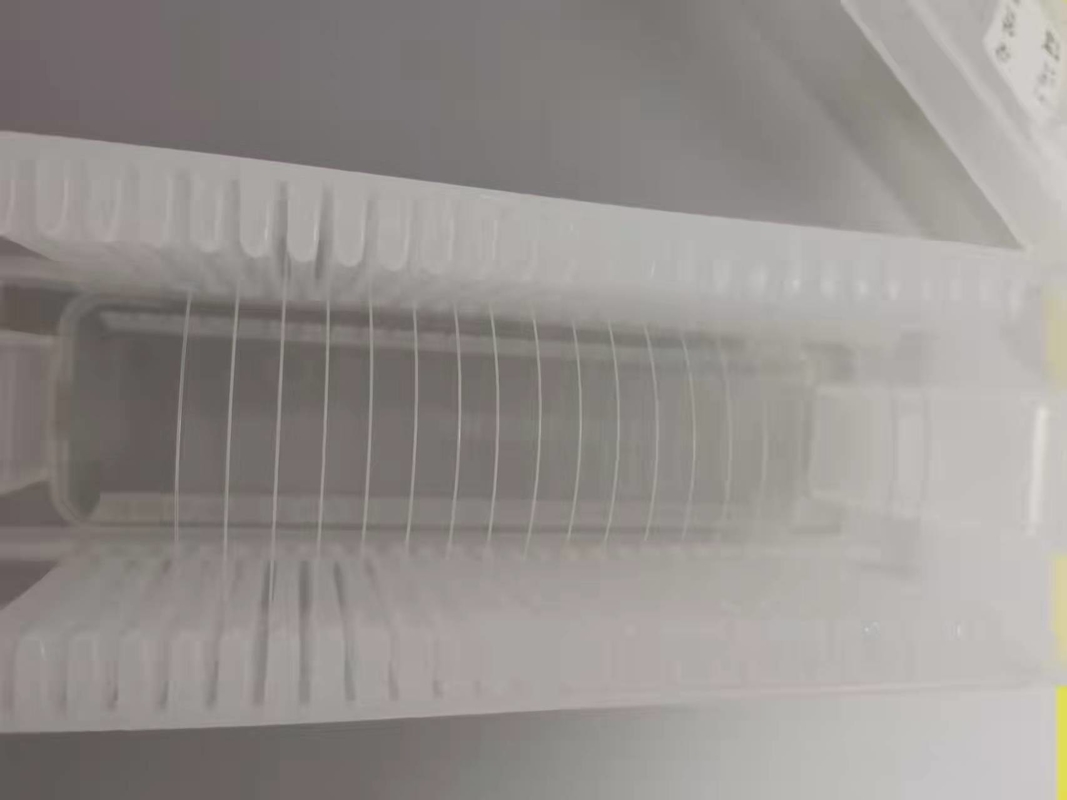

A4: La Wafer di silice fuso è confezionata in una cassetta o in un barattolo e sigillata sotto vuoto.
Q5: Qual è il tempo di consegna per il Wafer di silice fuso?
R5: Il tempo di consegna per la Wafer di silice fuso è di 1-4 settimane.
