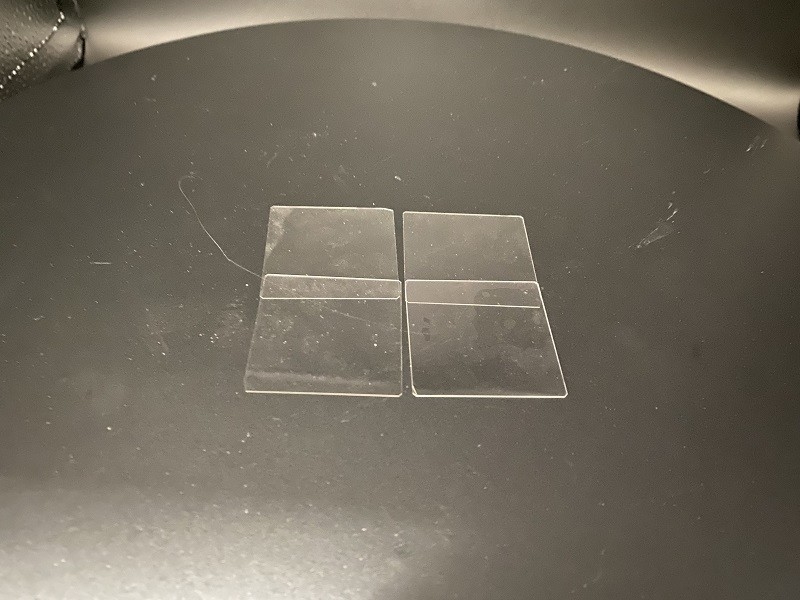

Wafer di silice fuso di precisione TTV 20μm PLTV≥95% Diametro 50,8mm per prestazioni ottimali
Dettagli:
| Place of Origin: | China |
| Marca: | CSIMC |
| Certificazione: | ISO:9001, ISO:14001 |
| Model Number: | Fused Silica, Fused Quartz |
Termini di pagamento e spedizione:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Prezzo: | Negoziabile |
| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 20000 pcs/Month |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | JGS1 JGS2 JGS3 Wafer di vetro e quarzo per una stabilità chimica di chiarezza ottica superiore | Inchinati.: | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm |
|---|---|---|---|
| PLTV ((<0,5um): | ≥ 95% ((5 mm*5 mm) | Rondamento del bordo: | Conforme alla norma SEMI M1.2/riferimento alla IEC62276 |
| Applicazione: | Semiconduttore, MEMS | Marchio: | JGS1 JGS2 JGS3 |
| Superficie: | DSP, SSP, DSL | TTV: | < 8μm, < 10μm, < 15μm, < 20μm, < 30μm, < 30μm |
| Evidenziare: | PLTV Wafer di silice fuso al 95%,Wafer di silice fuso di precisione,50Wafer di silice fuso da 0 |
||
Descrizione di prodotto
Descrizione del prodotto:
La Wafer di silice fuso è disponibile in diverse dimensioni, spessori e finiture superficiali.JGS2, e JGS3 tipi di vetro e wafer di quarzo per una maggiore chiarezza ottica e stabilità chimica.a seconda dei requisiti applicativi.
La Wafer di silice fuso è nota per le sue eccellenti proprietà, tra cui resistenza alle alte temperature, bassa espansione termica e inertà chimica.che lo rende adatto per l'uso in applicazioni ad alta temperaturaIl prodotto ha un TTV inferiore a 8 μm, < 10 μm, < 15 μm, < 20 μm, < 30 μm o < 30 μm, a seconda delle specifiche.
La Wafer di silice fuso è ampiamente utilizzata nell'industria dei semiconduttori, dove viene utilizzata come substrato per la fabbricazione di circuiti integrati.quando viene utilizzato come substrato per la deposizione di pellicole sottiliIl prodotto è utilizzato anche nell'elettronica, dove viene utilizzato come substrato per la fabbricazione di sensori e altri dispositivi elettronici.
La wafer di silice fuso è un componente essenziale nel processo di fabbricazione di vari dispositivi elettronici e ottici.compresa la resistenza alle alte temperatureIl prodotto è disponibile in diversi tipi, dimensioni, spessori e finiture superficiali, che lo rendono adatto a diverse applicazioni.Se hai bisogno di un Wafer di quarzo, Wafer a cristallo di silicio, o Wafer SiO2, la Wafer a silicio fuso è la soluzione perfetta per le vostre esigenze.
Caratteristiche:
- Nome del prodotto: Wafer di silice fuso
- Flat primario: 22 mm, 32,5 mm, 42,5 mm, 57,5 mm/intaglio, intaglio, intaglio
- Spessore: 350 mm, 500 mm, 1000 mm
- Tipo: silice fuso, quarzo fuso
- TTV: < 8μm, < 10μm, < 15μm, < 20μm, < 30μm, < 30μm
- Materiale: silice fuso UV, quarzo fuso (JGS1, JGS2, JGS3)
Cercate una Wafer di Silice Cristallina o Wafer di Silice Vitreous? La nostra Wafer di Silice Fuso è la soluzione perfetta per le vostre esigenze.e Materiali disponibili, possiamo aiutarti a trovare il prodotto giusto per il tuo progetto.
Parametri tecnici:
| Categoria di prodotto | Wafer di silice cristallino |
|---|---|
| Marchio | JGS1 JGS2 JGS3 |
| Rondamento del bordo | Conforme alla norma SEMI M1.2/riferimento alla IEC62276 |
| Spessore | 350um, 500um, 1000um |
| Superficie | DSP, SSP, DSL |
| Piano primario | 22 mm, 32,5 mm, 42,5 mm, 57,5 mm/intaglio, intaglio, intaglio |
| Lato lucidato Ra | < 1,0 nm o specifico per richiesto |
| LTV (5mmx5mm) | < 2 μm |
| PLTV ((<0,5um) | ≥ 95% ((5 mm*5 mm) |
| Inchinati. | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm |
Applicazioni:
Il Wafer di silice fuso è ideale per l'uso in scenari che richiedono una elevata trasmissione di luce ultravioletta e visibile.150 mmIl wafer ha una bassa variazione di spessore (LTV) di < 2μm, garantendo la precisione nell'applicazione.
La Wafer di silice fuso può essere utilizzata in diversi scenari di applicazione tra cui microelettronica, MEMS e nanotecnologia.il prodotto è utilizzato nella produzione di circuiti integratiNel settore della nanotecnologia, il prodotto è utilizzato nella produzione di sensori, attuatori e dispositivi microfluidici.il prodotto è utilizzato nella produzione di nanodispositivi, nanosensori e dispositivi nanofluidici.
Il Wafer di silice fuso è adatto anche per applicazioni che richiedono una chiarezza ottica superiore e una stabilità chimica.che lo rende ideale per l'uso in ottica di precisioneIl prodotto è utilizzato anche nella produzione di lenti, prismi, specchi e filtri.
In conclusione, il Wafer di silice fuso BonTek è un prodotto versatile e affidabile adatto all'uso in vari settori e applicazioni.Con la sua elevata trasmissione di luce ultravioletta e visibile, bassa variazione di spessore, chiarezza ottica superiore e stabilità chimica, questo prodotto è la scelta ideale per chiunque cerchi un wafer di alta qualità.
Supporto e servizi:
Il nostro prodotto Fused Silica Wafer è progettato per soddisfare i più elevati standard di qualità e fornire prestazioni affidabili in una varietà di applicazioni.Il nostro team di supporto tecnico è disponibile per aiutarvi con qualsiasi domanda o preoccupazione che potreste avere riguardo all'uso e alla gestione del nostro prodotto.
Offriamo una serie di servizi per garantire che i nostri Wafer di silice fuso soddisfino le vostre esigenze specifiche.Offriamo anche servizi di ispezione e di prova dei wafer per garantire la qualità e l'affidabilità del nostro prodotto.
Il nostro team di tecnici e ingegneri esperti è dedicato a fornirvi il supporto e i servizi necessari per raggiungere i vostri obiettivi.Contattaci oggi per saperne di più sul nostro prodotto Wafer di silice fuso e su come possiamo aiutarti a soddisfare i tuoi requisiti tecnici.
Imballaggio e trasporto:
Imballaggio del prodotto:
La Wafer di silice fuso sarà accuratamente collocata in un contenitore di plastica per evitare danni durante il trasporto.Il contenitore deve essere sigillato e collocato in una scatola di cartone robusta con padding appropriato per impedire qualsiasi movimento durante il trasporto.
Spedizione:
La Wafer di silice fuso verrà spedita tramite un servizio di corriere affidabile per garantire la consegna tempestiva e sicura.Un numero di tracciamento sarà fornito al cliente per tracciare il pacco durante il transito.
FAQ:
R: Il nostro wafer di silice fuso è del marchio BonTek.
D: Quali sono i numeri di modello disponibili per il vostro wafer di silice fuso?
R: Abbiamo due numeri di modello disponibili, Silice Fuso e Quarzo Fuso.
D: Quali certificazioni ha il suo wafer di silice fuso?
R: Il nostro wafer di silice fuso ha le certificazioni ISO:9001 e ISO:14001.
Q: Qual è la quantità minima di ordine per il vostro wafer di silice fuso?
R: La quantità minima di ordine per il nostro wafer di silice fuso è di 5 pezzi.
D: Qual è il metodo di imballaggio per il vostro wafer di silice fuso?
R: Il nostro wafer di silice fuso viene confezionato in cassetta/barattolo e sigillato sotto vuoto per una consegna sicura.
D: Quali condizioni di pagamento accettate per il vostro wafer di silice fuso?
A: Accettiamo il pagamento tramite T/T.
D: Qual è la capacità di approvvigionamento per il vostro wafer di silice fuso?
R: Il nostro wafer di silice fuso ha una capacità di fornitura di 20.000 pezzi al mese.
D: Quanto tempo ci vuole per la consegna della sua wafer di silice fuso?
R: Il tempo di consegna per il nostro wafer di silice fuso è tra 1-4 settimane.
D: Il prezzo della sua wafer di silice fuso è negoziabile?
R: Sì, il prezzo per il nostro wafer di silice fuso è negoziabile in base alla quantità dell'ordine.
