76.2mm di diametro borofloat 33 Wafer di vetro per l' ottica di precisione e semiconduttori
Dettagli:
| Luogo di origine: | Cina |
| Marca: | CSIMC |
| Certificazione: | ISO:9001, ISO:14001 |
| Numero di modello: | Silice fusa, quarzo fuso |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5 pezzi |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Pacchetto del barattolo della cassetta, chiuso sotto vuoto |
| Tempi di consegna: | 1-4 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 20000 pc/mese |
|
Informazioni dettagliate |
|||
| Materiale: | Borofloat 33 Substrato di vetro | Marchio: | Schott Brorofloat 33 |
|---|---|---|---|
| Diametro: | 76.2mm, 100mm, 150mm | Spessore: | 0.5mm, 0.725mm, 1mm |
| L' estremo: | Forma C del suolo | Finitura superficiale: | DSP/SSP |
| Densità: | 2,23 g/cm3 | Uso: | Semiconduttore, MEMS |
| Evidenziare: | Semiconduttori Wafer di vetro,Wafer di vetro di ottica di precisione,76.2 mm di diametro wafer di vetro borofloat 33 |
||
Descrizione di prodotto
Wafer di vetro Borofloat 33 La scelta definitiva per l'ottica di precisione e i semiconduttori
Aumentate i vostri interessi tecnologici con i Wafers di vetro Borofloat® 33, la scelta perfetta per applicazioni esigenti che richiedono un'eccezionale piattezza, stabilità termica e resistenza chimica.
Realizzati con una composizione unica di vetro borosilicato, i Wafers Borofloat® 33 offrono prestazioni senza pari in una vasta gamma di settori.Il loro coefficiente di espansione termica ultra-basso garantisce la stabilità dimensionale in un ampio intervallo di temperature, rendendoli ideali per l'uso in dispositivi ottici, elettronici e semiconduttori ad alta precisione.
Con eccezionale chiarezza ottica e qualità superficiale, i Wafer Borofloat® 33 sono la scelta preferita per componenti ottici come lenti, filtri e finestre.La loro capacità di resistere a ambienti difficili e a attacchi chimici garantisce prestazioni affidabili anche nelle condizioni più difficili.
Nell'industria dei semiconduttori, i Wafer Borofloat® 33 sono apprezzati per la loro capacità di resistere a temperature elevate durante le fasi di lavorazione,rendendoli un materiale di substrato eccellente per dispositivi avanzati di imballaggio e MEMS.
Il nostro impegno per la qualità e la precisione si estende a ogni fase del processo di produzione.Utilizziamo attrezzature all'avanguardia e rigorose misure di controllo della qualità per garantire che ogni Wafer Borofloat® 33 soddisfi i più elevati standard di piattezza, parallelismo e finitura superficiale.
Scopri la differenza che i Wafer di vetro Borofloat® 33 possono fare per i tuoi progetti.Contattaci oggi per saperne di più su come i nostri wafer possono aiutarti a raggiungere prestazioni e affidabilità superiori nelle tue applicazioni avanzate.
Borofloat 33 Parametri delle wafer di vetro
| Materiale | BOROFLOAT 33 |
| Densità (@ 25°C/77°F) | 2.23 g/cm3 |
| Modulo di elasticità | 63 kN/mm2 |
| Durezza del nodo HK 0,1/20 | 480 |
| Rapporto di Poisson | 0.2 |
| Costante dielettrica (@ 1 MHz & 25°C) | 4.6 |
| Tangente di perdita (@ 1 MHz & 25°C) | 37 x 10-4 |
| Resistenza dielettrica ((@ 50 Hz & 25°C) | 16 kV/mm |
| Indice di rifrazione (nd) | 1.472 |
| Dispersione (nF - nC) | 71.9 x 10-4 |
Borofloat 33 Specificativi delle gocce di vetro
| Specificità | 3 ¢ | 4° | 5" | 6" | 8" |
| Diametro | 76.2 mm | 100 mm | 125 mm | 150 mm | 200 mm |
| Tol ((±) | < 0,1 mm | ||||
| Spessore | > 0,10 mm | > 0,10 mm | > 0,30 mm | > 0,30 mm | > 0,30 mm |
| Piano primario | 22 mm | 32.5 mm | 42.5 mm | 57.5 mm | Intaglio |
| Intaglio | |||||
| TTV | < 8um | < 10 mm | < 15um | < 20um | < 30 mm |
| Inchinati. | ±20um | ± 25um | ±40um | ±40um | ±60um |
| Warp. | < 30 mm | < 40um | < 50 mm | < 50 mm | < 60 mm |
| PLTV ((<0,5um) | ≥ 95% ((5 mm*5 mm) | ||||
| Transmittanza | Opzione UV, ottica, IR o personalizzata | ||||
| Rondamento del bordo | Conforme alla norma SEMI M1.2/riferimento alla IEC62276 | ||||
| Tipo di superficie | Polito su un solo lato/polito su due lati | ||||
| Lato lucidato Ra | < 1,0 nm o specifico per richiesto | ||||
| Criteri sul retro | Generalmente 0,2-0,5 μm o su misura | ||||
| Apparizione | Contaminazione | Nessuna | |||
| Particolato> 0,3 μm | > 30 | ||||
| Seghe di sega, striature | Nessuna | ||||
| Scratch | Nessuna | ||||
| Fessure, seghe di sega, macchie | Nessuna | ||||

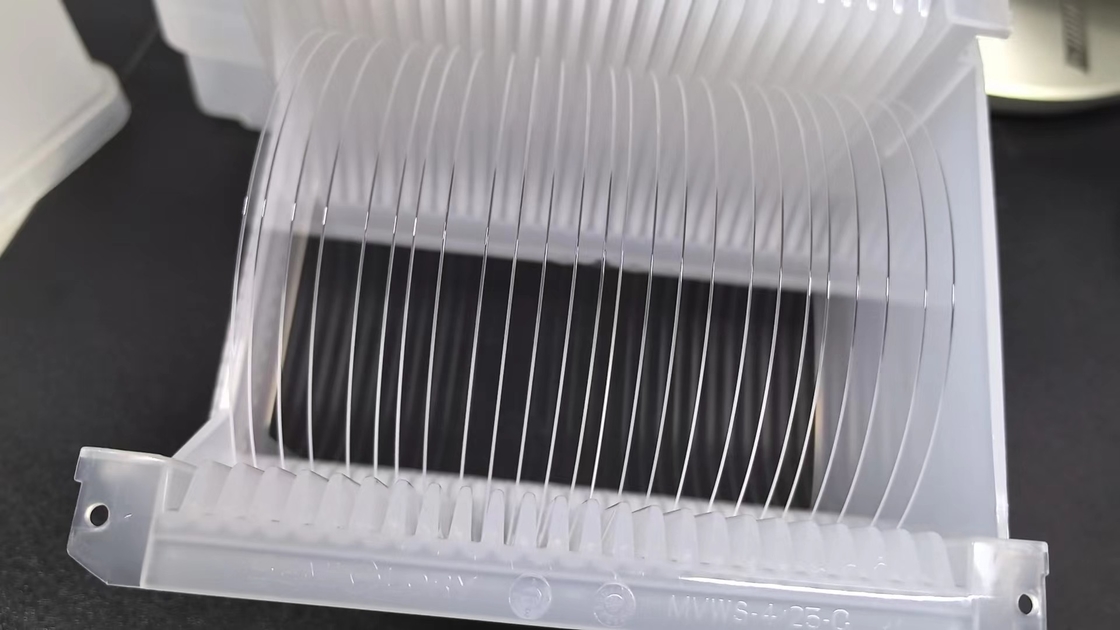

Foto di wafer di vetro
Domande frequenti
- D: Su quali prodotti lavori principalmente?
A:Siamo i primi a lavorare con il quarzo a cristallo singolo in Cina circa 30 anni fa, poi gradualmente entriamo nel campo del LiNbO3, LiTaO3,vetro al quarzo, LGS, CTGS ecc. Soprattutto, se siete alla ricerca di un fornitore di piezo quarzo, siamo la scelta definitiva! Esportiamo milioni di pezzi bianchi di quarzo ogni anno perché padroneggiamo l'AT,Tagli SC e IT con una precisione angolare superiore.
- D: Puoi accettare la personalizzazione dei prodotti?
A:Sì, certo. Possiamo fabbricare secondo le vostre richieste. Inoltre, siamo così esperti con le piezo wafer che possiamo fornirvi suggerimenti pertinenti se non siete sicuri al 100% della vostra scelta.E poi...Abbiamo dei wafer standard in magazzino, per favore, chiedeteci.
- D: Puoi consegnare la merce tramite il nostro corriere?
A:Sì, vi consigliamo di utilizzare l'agente di corriere che vi è più familiare (DHL, FedEX, UPS, ecc.) Possiamo spedire tramite il vostro conto.Imballeremo i prodotti in modo sicuro in dimensioni accettabili per risparmiare sui costi di spedizioneSe avete bisogno che ci occupiamo della spedizione, non è un problema. Abbiamo anche buoni sconti con le compagnie di corriere internazionali.
- D: Come puoi garantire che otterremo ciò che vogliamo in sicurezza?
A:I prodotti in wafer sono fragili e a volte costosi, l'ultima cosa che vogliamo vedere, come produttori, è che i prodotti che produciamo siano danneggiati durante il trasporto.imballeremo i wafer in modo adeguato e li metteremo in un cartone adeguato pieno di spugna tamponeTuttavia, gli incidenti a volte sono inevitabili.Controllo di accettazioneIn caso di incidente, vi daremo il rifornimento o il rimborso se seguite i passaggi di controllo.
- D: Possiamo visitare la vostra fabbrica?
A:L'ispezione di fabbrica è importante per l'acquisto di grandi quantità e la cooperazione a lungo termine.I grandi nomi di tutto il mondo hanno visto i nostri progressi nella costruzione di fabbricheIn questi giorni, a causa della pandemia di Covid-19, abbiamo anche avuto l'esperienza di videoconferenza con i buyer globali.
Controllo di accettazione
- Il prodotto è fragile. Lo abbiamo confezionato adeguatamente e etichettato fragile. Lo consegniamo attraverso eccellenti compagnie espresse nazionali e internazionali per garantire la qualità del trasporto.
- Dopo aver ricevuto la merce, si prega di maneggiare con attenzione e verificare se la confezione esterna è in buone condizioni.Fate una foto prima di portarli fuori..
- Apri la confezione sotto vuoto in una stanza pulita quando i prodotti devono essere applicati.
- Se i prodotti vengono trovati danneggiati durante il trasporto, si prega di scattare una foto o registrare un video immediatamente.Contattaci immediatamente e risolveremo il problema bene.
