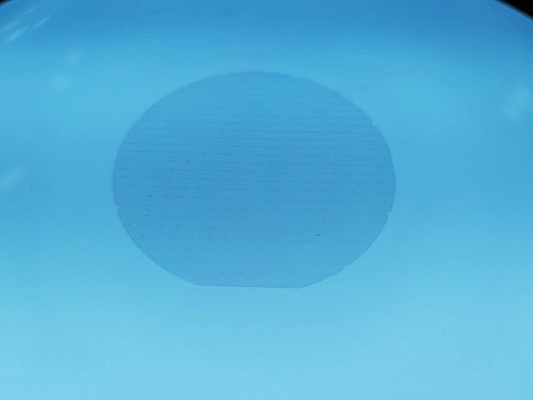

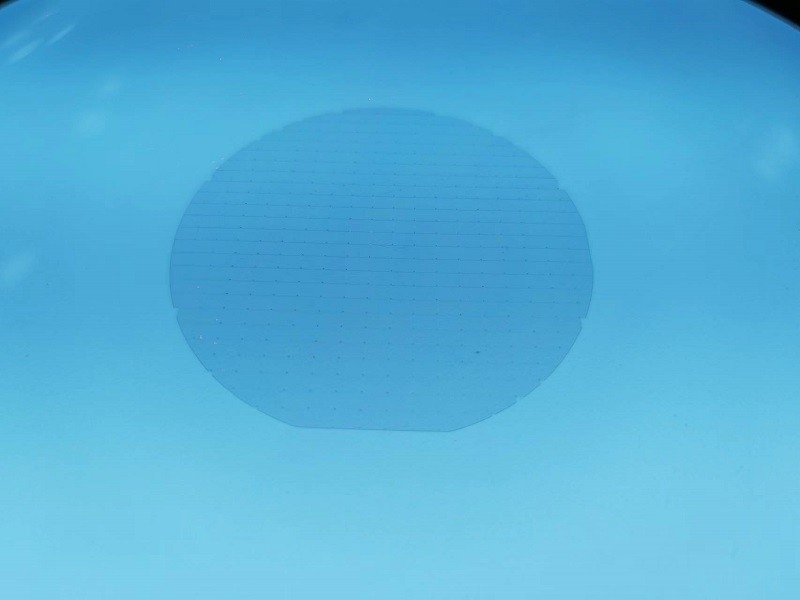

Soluzione di informazione olografica ad alta capacità Stoichiometrica LiTaO3 Wafer
Dettagli:
| Luogo di origine: | Cina |
| Marca: | CSIMC |
| Certificazione: | ISO:9001, ISO:14001 |
| Numero di modello: | Tantalato di litio (LiTaO3) |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5 pezzi |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Pacchetto del barattolo della cassetta, chiuso sotto vuoto |
| Tempi di consegna: | 1-4 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 10000 pezzi/mese |
|
Informazioni dettagliate |
|||
| Prodotto: | Cristallo di tantlato di litio (LiTaO3) | Materiale: | Stoichiometrico LiTaO3 |
|---|---|---|---|
| orientamento: | X-CUT | Superficie: | DSP, SSP |
| Dimensione: | 4" | Spessore: | 0.25mm, 0.35mm, 0.5mm, 1mm |
| Piano primario: | 22 ± 2 mm, 32 ± 2 mm | Applicazione: | memorizzazione olografica delle informazioni |
| Evidenziare: | Stoichiometrica LiTaO3 Wafer,Wafer ad alta capacità per l'informazione olografica |
||
Descrizione di prodotto
Soluzione di informazione olografica ad alta capacità Stoichiometrica LiTaO3 Wafer
Wafer Lstoichiometric LiTaO3, l'incarnazione della precisione e delle prestazioni per applicazioni optoelettroniche e a microonde.Questi wafer offrono qualità e affidabilità senza pari per una vasta gamma di tecnologie all'avanguardia..
I nostri wafer LiTaO3 vantano eccezionali proprietà ottiche ed elettro-ottiche, che li rendono la scelta ideale per dispositivi che richiedono modulazione ad alta velocità, conversione di frequenza e commutazione ottica.La loro bassa perdita e la loro elevata non linearità consentono un'efficiente elaborazione e manipolazione del segnale, critica per applicazioni nelle telecomunicazioni, sensori e sistemi laser.
Il preciso controllo stochiometrico durante il processo di fabbricazione garantisce che i nostri wafer presentino un minimo di difetti e impurità,Garantire prestazioni ottimali anche negli ambienti più esigentiQuesta attenzione ai dettagli si riflette nella loro eccezionale uniformità e ripetibilità, che li rende il materiale preferito per la ricerca e lo sviluppo e per la produzione di grandi volumi.
Inoltre, le proprietà uniche del LiTaO3, come la sua ampia finestra di trasparenza e l'elevata birefringenza, lo rendono un candidato ideale per applicazioni nell'ottica non lineare, nell'ottica acustica,e l'ottica quantisticaIl suo elevato coefficiente piezoelettrico lo rende utile anche nei trasduttori ad ultrasuoni e in altri dispositivi che richiedono una conversione efficiente dell'energia.
La durata e la stabilità dei nostri wafer LiTaO3 stechiometrici garantiscono affidabilità a lungo termine e prestazioni costanti, riducendo i costi di manutenzione e aumentando l'efficienza complessiva del sistema.Che si stia sviluppando dispositivi ottici di nuova generazione o migliorando quelli esistenti, i nostri wafer offrono le prestazioni necessarie per stare al passo con la tendenza.
Scopri la precisione e le prestazioni dei nostri wafer LiTaO3.Contattaci oggi per saperne di più su come i nostri wafer possono trasformare le tue offerte di prodotti e potenziare la tua attività con le ultime tecnologie optoelettroniche e a microonde.
|
Diametro |
76.2 ± 0,2 mm |
100 ± 0,2 mm |
150 ± 0,2 mm |
||||
|
Piano primario |
22 ± 1 mm |
32 ± 1 mm |
47.5mm, 57.5mm, Notch |
||||
|
Orientazione |
36°Y, 42°Y, X-112°Y, Y, Z |
||||||
|
Spessore |
0.07 mm~1.0 mm |
0.1 mm~1.0 mm |
0.35 mm~1.0 mm |
||||
|
Finitura superficiale |
Polito singolo / doppio lato / doppio lato lappato |
||||||
|
TTV |
< 1 ~ 5 μm |
||||||
|
BIO |
± (20μm ~ 40um) |
||||||
|
Warp. |
<= 20 μm ~ 50 μm |
||||||
|
LTV (5mmx5mm) |
< 1,5 mm |
||||||
|
PLTV ((<0,5um) |
≥98% (5 mm*5 mm) con bordo di 2 mm escluso |
||||||
|
Lato lucidato Ra |
Roverezza Ra<=5A |
||||||
|
Criteri sul retro |
Roverezza Ra:00,5-1,0 μm, GC#1000 |
||||||
|
Scratch & Dig (S/D) |
20/10, 40/20, 60/40 |
||||||
|
Profil di bordo |
Compl't con SEMI M1.2 @ con GC800 #.regular a C digitato |
||||||
|
Fessure, seghe di sega, macchie |
Nessuna |
||||||
|
Proprietà |
LiTaO3 (LT) |
|
Tipo di materiale |
Cristallo singolo |
|
Struttura cristallina |
Trigonale, a = 5.154, c = 13,784Å |
|
Punto di fusione |
1650°C |
|
Temperatura di Curie |
607°C |
|
Distanza di trasmissione |
400 ¢ 5000 nm |
|
bordo di assorbimento |
270 nm |
|
Perdite di assorbimento |
< 0,15 %/cm @ 1064 nm |
|
Indice di rifrazione |
no=2.176,ne=2,180 (a 0,633 μm) |
|
no=2.131,ne=2,134 ((a 1,2 μm) |
|
|
Densità |
70,45 g/cm3 |
|
Conduttività termica |
8.78x 10-7 m2/sec |
|
Omogeneità ottica |
~ 10-5 |
|
Durezza (Mohs) |
5 |
|
Coefficiente elastico |
CE11 2,33 ((X 1011 N/m2) |
|
CE33 2,77 ((X 1011 N/m2) |
|
|
Costante dielettrica |
ε11/ε0 52.7 |
|
ε33/ε0 44.5 |
|
|
Solubilità in acqua |
insolubile in acqua |
|
Coefficienti NLO |
d33 = 13,8 pm/V |
|
d22= 2,4 pm/V |
|
|
d11= 0,85 pm/V |
|
|
Coefficienti elettro-ottici |
r31 = 8,4 pm/V, @633nm |
|
r22 = 20 pm/V, @633nm |
|
|
r33 = 30,5 pm/V, @633nm |
|
|
Limite di danno |
2 MW/cm2@532nm |
Domande frequenti
- D: Su quali prodotti lavori principalmente?
A:Siamo i primi a lavorare con il quarzo a cristallo singolo in Cina circa 30 anni fa, poi gradualmente entriamo nel campo del LiNbO3, LiTaO3,vetro al quarzo, LGS, CTGS ecc. Soprattutto, se siete alla ricerca di un fornitore di piezo quarzo, siamo la scelta definitiva! Esportiamo milioni di pezzi bianchi di quarzo ogni anno perché padroneggiamo l'AT,Tagli SC e IT con una precisione angolare superiore.
- D: Puoi accettare la personalizzazione dei prodotti?
A:Sì, certo. Possiamo fabbricare secondo le vostre richieste. Inoltre, siamo così esperti con le piezo wafer che possiamo fornirvi suggerimenti pertinenti se non siete sicuri al 100% della vostra scelta.E poi...Abbiamo dei wafer standard in magazzino, per favore, chiedeteci.
- D: Puoi consegnare la merce tramite il nostro corriere?
A:Sì, vi consigliamo di utilizzare l'agente di corriere che vi è più familiare (DHL, FedEX, UPS, ecc.) Possiamo spedire tramite il vostro conto.Imballeremo i prodotti in modo sicuro in dimensioni accettabili per risparmiare sui costi di spedizioneSe avete bisogno che ci occupiamo della spedizione, non è un problema. Abbiamo anche buoni sconti con le compagnie di corriere internazionali.
- D: Come puoi garantire che otterremo ciò che vogliamo in sicurezza?
A:I prodotti in wafer sono fragili e a volte costosi, l'ultima cosa che vogliamo vedere, come produttori, è che i prodotti che produciamo siano danneggiati durante il trasporto.imballeremo i wafer in modo adeguato e li metteremo in un cartone adeguato pieno di spugna tamponeTuttavia, gli incidenti a volte sono inevitabili.Controllo di accettazioneIn caso di incidente, vi daremo il rifornimento o il rimborso se seguite i passaggi di controllo.
- D: Possiamo visitare la vostra fabbrica?
A:L'ispezione di fabbrica è importante per l'acquisto di grandi quantità e la cooperazione a lungo termine.I grandi nomi di tutto il mondo hanno visto i nostri progressi nella costruzione di fabbricheIn questi giorni, a causa della pandemia di Covid-19, abbiamo anche avuto l'esperienza di videoconferenza con i buyer globali.
Controllo di accettazione
- Il prodotto è fragile. Lo abbiamo confezionato adeguatamente e etichettato fragile. Lo consegniamo attraverso eccellenti compagnie espresse nazionali e internazionali per garantire la qualità del trasporto.
- Dopo aver ricevuto la merce, si prega di maneggiare con attenzione e verificare se la confezione esterna è in buone condizioni.Fate una foto prima di portarli fuori..
- Sì.
- Apri la confezione sotto vuoto in una stanza pulita quando i prodotti devono essere applicati.
- Se i prodotti vengono trovati danneggiati durante il trasporto, si prega di scattare una foto o registrare un video immediatamente.Contattaci immediatamente e risolveremo il problema bene.
