• Wafer LiNbO3 per l'ottica, dispositivi mobili e sensori
Wafer LiNbO3 per l'ottica, dispositivi mobili e sensori

Wafer LiNbO3 per l'ottica, dispositivi mobili e sensori

Dettagli:

Luogo di origine: Cina
Marca: CSIMC
Certificazione: ISO:9001, ISO:14001
Numero di modello: Wafer di Niobato di Litio

Termini di pagamento e spedizione:

Quantità di ordine minimo: 5 pezzi
Prezzo: Negoziabile
Imballaggi particolari: Pacchetto del barattolo della cassetta, chiuso sotto vuoto
Tempi di consegna: 1-4 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000 pezzi/mese
Miglior prezzo Contatto

Informazioni dettagliate

Prodotto: Wafer di Niobato di Litio Grado: SAW, grado ottico
Diametro esterno: 3'', 4'', 6'', 8' orientamento: 36Y, 41X, 41Y, Z,10Y, 163Y
Spessore: 250 mm, 350 mm, 500 mm, 1000 mm, ecc. Finitura superficiale: Doppia lucidatura laterale, singola lucidatura laterale
Polarizzazione: - Sì, sì. Applicazione: Filtro SAW, trasduttore ad ultrasuoni
Evidenziare:

Sensori Wafer piezoelettrico

,

Optica Dispositivi mobili Piezoelettrica Wafer

,

Wafer piezoelettrico del niobato di litio

Descrizione di prodotto

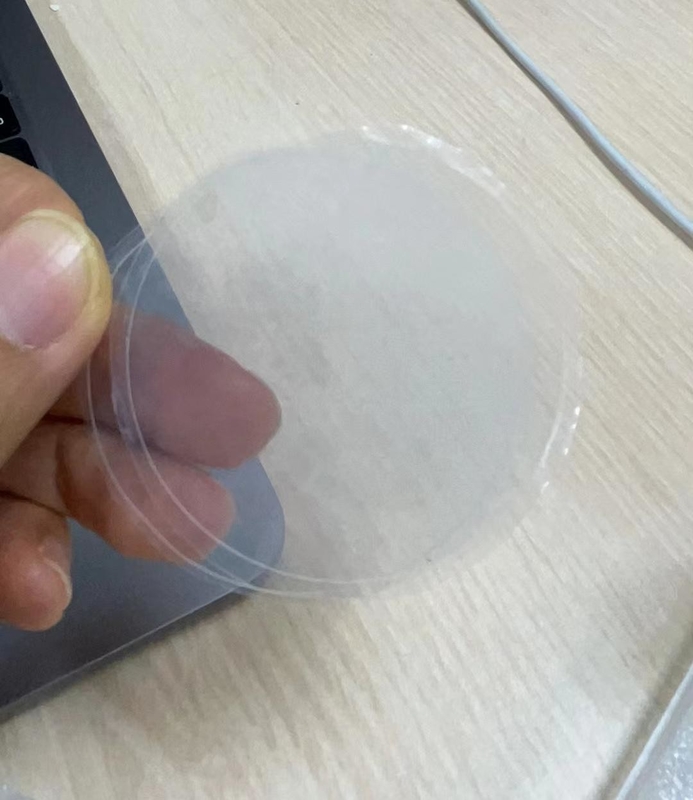

Wafer LiNbO3 per l'ottica, dispositivi mobili e sensori



la versatilità e le prestazioni dei Wafer LiNbO3 ̇ pietra miliare dei moderni dispositivi fotonici e optoelettronici.Questi wafer offrono un'eccezionale combinazione di caratteristiche ottiche, ferroelettrica e piezoelettrica.

Le loro caratteristiche ottiche non lineari superiori rendono i Wafer LiNbO3 ideali per una serie di applicazioni, tra cui modulatori ottici, convertitori di frequenza e processori di segnale ad alta velocità.La loro durata e stabilità in varie condizioni ambientali garantiscono prestazioni affidabili a lungo termine.

Per i ricercatori e i produttori, i Wafer LiNbO3 rappresentano un punto di svolta nella ricerca dell'innovazione.Questi wafer stanno alimentando lo sviluppo di tecnologie di nuova generazione..

Investite nel futuro della tecnologia fotonica





Wafer LiNbO3 per l'ottica, dispositivi mobili e sensori 0Wafer LiNbO3 per l'ottica, dispositivi mobili e sensori 1Wafer LiNbO3 per l'ottica, dispositivi mobili e sensori 2



Materiale

Wafer LiNbO3 da 6' e 8"

Orientazione

Taglio Z, taglio Y128° per 8'

X, Y, Z, 36Y, 64Y, 128Y per 6'

Finitura superficiale

di larghezza uguale o superiore a 50 mm

(DLP/SLP/SSP/DSP tutti disponibili)

Spessore

0.35mm, 0.50mm, 1.00mm

TTV

< 5 μm

BIO

± 40um

Warp.

< 80 μm

Piano primario

47.5 mm o 57.5 mm per 6'

Intaglio semistandard per 6' e 8'

Lato lucidato Ra

Roughness Ra<10A

Criteri sul retro

Roverezza Ra:0.5-1.0 μm GC#1000

Rondamento del bordo

Conforme alla norma SEMI M1.2/riferimento alla IEC62276



Struttura cristallina

Trigonale, gruppo spaziale R3c, gruppo punto 3m

Punto di fusione

1253°C

Durezza di Mohs

5

Densità (g/cm)3)

4.64

Delicescenza

Nessuna

Omogeneità ottica

~ 5x10- 5/cm

Intervallo di trasparenza

420-5200 nm

Coefficiente di assorbimento

~0,1%/cm @1064nm



Wafer LiNbO3 per l'ottica, dispositivi mobili e sensori 3



Wafer LiNbO3 per l'ottica, dispositivi mobili e sensori 4





Domande frequenti



  1. D: Su quali prodotti lavori principalmente?

A:Siamo i primi a lavorare con il quarzo a cristallo singolo in Cina circa 30 anni fa, poi gradualmente entriamo nel campo del LiNbO3, LiTaO3,vetro al quarzo, LGS, CTGS ecc. Soprattutto, se siete alla ricerca di un fornitore di piezo quarzo, siamo la scelta definitiva! Esportiamo milioni di pezzi bianchi di quarzo ogni anno perché padroneggiamo l'AT,Tagli SC e IT con una precisione angolare superiore.



  1. D: Puoi accettare la personalizzazione dei prodotti?

A:Sì, certo. Possiamo fabbricare secondo le vostre richieste. Inoltre, siamo così esperti con le piezo wafer che possiamo fornirvi suggerimenti pertinenti se non siete sicuri al 100% della vostra scelta.E poi...Abbiamo dei wafer standard in magazzino, per favore, chiedeteci.



  1. D: Puoi consegnare la merce tramite il nostro corriere?

A:Sì, vi consigliamo di utilizzare l'agente di corriere che vi è più familiare (DHL, FedEX, UPS, ecc.) Possiamo spedire tramite il vostro conto.Imballeremo i prodotti in modo sicuro in dimensioni accettabili per risparmiare sui costi di spedizioneSe avete bisogno che ci occupiamo della spedizione, non è un problema. Abbiamo anche buoni sconti con le compagnie di corriere internazionali.



  1. D: Come puoi garantire che otterremo ciò che vogliamo in sicurezza?

A:I prodotti in wafer sono fragili e a volte costosi, l'ultima cosa che vogliamo vedere, come produttori, è che i prodotti che produciamo siano danneggiati durante il trasporto.imballeremo i wafer in modo adeguato e li metteremo in un cartone adeguato pieno di spugna tamponeTuttavia, gli incidenti a volte sono inevitabili.“Controllo di accettazione”In caso di incidente, vi daremo il rifornimento o il rimborso se seguite i passaggi di controllo.





Controllo di accettazione

Wafer LiNbO3 per l'ottica, dispositivi mobili e sensori 5



  • Il prodotto è fragile. Lo abbiamo confezionato adeguatamente e etichettato fragile. Lo consegniamo attraverso eccellenti compagnie espresse nazionali e internazionali per garantire la qualità del trasporto.



  • Dopo aver ricevuto la merce, si prega di maneggiare con attenzione e verificare se la confezione esterna è in buone condizioni.Fate una foto prima di portarli fuori..

- Sì.

  • Apri la confezione sotto vuoto in una stanza pulita quando i prodotti devono essere applicati.



  • Se i prodotti vengono trovati danneggiati durante il trasporto, si prega di scattare una foto o registrare un video immediatamente.Contattaci immediatamente e risolveremo il problema bene.
