SrTiO3 singolo cristallo per la crescita epitaxiale e la maggior parte dei film ossidati
Dettagli:
Luogo di origine: | Cina |
Marca: | CSIMC |
Certificazione: | ISO:9001, ISO:14001 |
Numero di modello: | Wafer SrTiO3 |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 10 PCS |
---|---|
Prezzo: | Negoziabile |
Imballaggi particolari: | Pacchetto del barattolo della cassetta, chiuso sotto vuoto |
Tempi di consegna: | 1-4 settimane |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 10000 pezzi/mese |
Informazioni dettagliate |
|||
Materiale: | Wafer SrTiO3 | Dimensione: | 10x10mm, 5x5mm |
---|---|---|---|
Spessore: | 0.5 mm | Finitura superficiale: | lucidatura a una sola faccia |
orientamento: | <100>、<110> ±0.5o<111> del、 | direzioni di crescita: | metodo della fiamma |
Evidenziare: | Monocristallo SrTiO3,Crescita epitexiale SrTiO3 singolo cristallo,Film di ossido SrTiO3 monocristallo |
Descrizione di prodotto

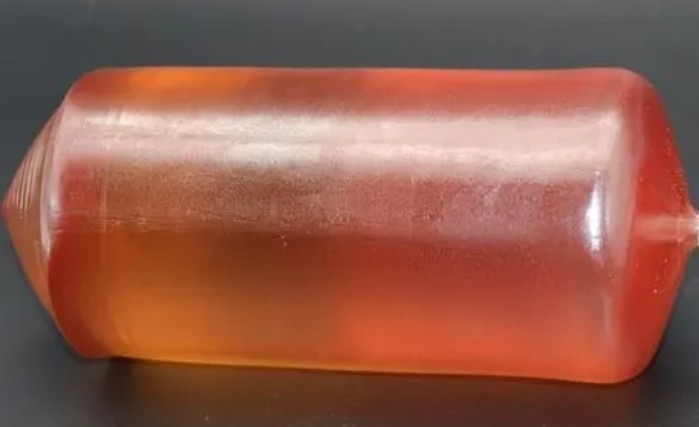

Il singolo cristallo SrTiO3 è utilizzato per la crescita epitassica e la maggior parte dei film di ossido
SrTiO3 (Strontio titanato), ossido di perovskite dalle proprietà fisiche eccezionali, è un materiale fondamentale nel campo della fisica dello stato solido e dell'elettronica.I suoi wafer monocristallini mostrano un notevole tenore dielettrico, caratteristiche ferroelettriche e superconduttive, a seconda della temperatura e delle condizioni di doping.meticolosamente coltivati mediante tecniche quali la crescita del flusso o la deposizione laser pulsata, offrono una cristallinità e una liscezza superficiali senza pari, essenziali per dispositivi ad alte prestazioni.
I wafer SrTiO3 sono molto richiesti per le loro applicazioni nell'elettronica avanzata, inclusi i dielettrici di gate nei transistor ad effetto campo, i condensatori nella memoria dinamica ad accesso casuale,e anche come substrati per la crescita di eterostrutture di ossidi complessiLe loro proprietà sintonizzabili e la loro compatibilità con varie tecniche di deposizione li rendono versatili per la prossima generazione di tecnologie microelettroniche e quantistiche.La ricerca del perfezionamento dei wafer SrTiO3 continua a guidare l'innovazione nella scienza dei materiali e nell'ingegneria allo stato solido.
SrTiO3Cristali e substrati | |
direzioni di crescita | metodo a fiamma |
struttura cristallina | cubo(a=3.905Å) |
Densità | 50,175 g/cm3 |
Purezza | Intrinseco, doping leggero, doping pesante |
Coefficiente di espansione termica | 100,4 ppm/°C |
Costante dielettrica | 9.8 |
Orientazione cristallina | < 100>, < 110>, < 111> ± 0.5o |
Dimensioni | Dia 30×0,5 mm, 20×20×0,5 mm, 15×15×0,5 mm 10×10×0,5 mm, 10×5×0,5 mm, 5×5×0,5 mm |
Finitura superficiale | Polizione a doppio o a singolo lato |
Roverezza della superficie | ≤ 5Å |
Pacco | Borsa ultra-pulita a 100 livelli, scatola a chip singolo o multi-chip |
Domande frequenti
- D: Su quali prodotti lavori principalmente?
A:Siamo i primi a lavorare con il quarzo a cristallo singolo in Cina circa 30 anni fa, poi gradualmente entriamo nel campo del LiNbO3, LiTaO3,vetro al quarzo, LGS, CTGS ecc. Soprattutto, se siete alla ricerca di un fornitore di piezo quarzo, siamo la scelta definitiva! Esportiamo milioni di pezzi bianchi di quarzo ogni anno perché padroneggiamo l'AT,Tagli SC e IT con una precisione angolare superiore.
- D: Puoi accettare la personalizzazione dei prodotti?
A:Sì, certo. Possiamo fabbricare secondo le vostre richieste. Inoltre, siamo così esperti con le piezo wafer che possiamo fornirvi suggerimenti pertinenti se non siete sicuri al 100% della vostra scelta.E poi...Abbiamo dei wafer standard in magazzino, per favore, chiedeteci.
- D: Puoi consegnare la merce tramite il nostro corriere?
A:Sì, vi consigliamo di utilizzare l'agente di corriere che vi è più familiare (DHL, FedEX, UPS, ecc.) Possiamo spedire tramite il vostro conto.Imballeremo i prodotti in modo sicuro in dimensioni accettabili per risparmiare sui costi di spedizioneSe avete bisogno che ci occupiamo della spedizione, non è un problema. Abbiamo anche buoni sconti con le compagnie di corriere internazionali.
- D: Come puoi garantire che otterremo ciò che vogliamo in sicurezza?
A:I prodotti in wafer sono fragili e a volte costosi, l'ultima cosa che vogliamo vedere, come produttori, è che i prodotti che produciamo siano danneggiati durante il trasporto.imballeremo i wafer in modo adeguato e li metteremo in un cartone adeguato pieno di spugna tamponeTuttavia, gli incidenti a volte sono inevitabili.Controllo di accettazioneIn caso di incidente, vi daremo il rifornimento o il rimborso se seguite i passaggi di controllo.
Controllo di accettazione
- Il prodotto è fragile. Lo abbiamo confezionato adeguatamente e etichettato fragile. Lo consegniamo attraverso eccellenti compagnie espresse nazionali e internazionali per garantire la qualità del trasporto.
- Dopo aver ricevuto la merce, si prega di maneggiare con attenzione e verificare se la confezione esterna è in buone condizioni.Fate una foto prima di portarli fuori..
- Sì.
- Apri la confezione sotto vuoto in una stanza pulita quando i prodotti devono essere applicati.
- Se i prodotti vengono trovati danneggiati durante il trasporto, si prega di scattare una foto o registrare un video immediatamente.Contattaci immediatamente e risolveremo il problema bene.
