• Sottostrato cristallino ZnO in GaN ((LED blu) Sottostrato epitaxiale Dispositivi di connessione a banda larga e altri campi
Sottostrato cristallino ZnO in GaN ((LED blu) Sottostrato epitaxiale Dispositivi di connessione a banda larga e altri campi

Sottostrato cristallino ZnO in GaN ((LED blu) Sottostrato epitaxiale Dispositivi di connessione a banda larga e altri campi

Dettagli:

Luogo di origine: Cina
Marca: CSIMC
Certificazione: ISO:9001, ISO:14001
Numero di modello: Wafer ZnO

Termini di pagamento e spedizione:

Quantità di ordine minimo: 10 PCS
Prezzo: Negoziabile
Imballaggi particolari: Pacchetto del barattolo della cassetta, chiuso sotto vuoto
Tempi di consegna: 1-4 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000 pezzi/mese
Miglior prezzo Contatto

Informazioni dettagliate

Materiale: Wafer ZnO Dimensione: 25x25mm, 10x10mm, 5x5mm
Purezza: 99.99% Finitura superficiale: DSP SSP
orientamento: <0001>、<11-20>、<10-10>±0,5o Roverezza della superficie: ≤ 5Å
Evidenziare:

Dispositivi di connessione a banda larga

,

Substrato cristallino di ZnO

,

Substrato epitaxiale di GaN

Descrizione di prodotto

Il substrato cristallino ZnO è utilizzato in GaN (LED blu) Epitaxial Substrato Dispositivi di connessione a banda larga e altri campi



la scienza dei materiali all'avanguardia con i nostri cristalli ZnO (ossido di zinco) di prima qualità, progettati per rivoluzionare i vostri sforzi tecnologici.e proprietà piezoelettriche, i cristalli ZnO sono la pietra angolare dell'innovazione moderna, guidando i progressi in elettronica, optoelettronica e oltre.

I nostri cristalli ZnO sono elaborati meticolosamente attraverso tecniche di sintesi avanzate e un rigoroso controllo di qualità, garantendo una purezza, integrità strutturale e riproducibilità senza pari.La loro combinazione unica di proprietà le rende indispensabili per applicazioni che vanno dalle celle solari ad alto rendimento e dai LED ai sensori avanzati e ai dispositivi di raccolta dell'energia.

Migliora la tua tecnologia con i nostri cristalli ZnO di primo livello, ideali sia per la ricerca accademica che per le applicazioni industriali, promettono prestazioni e affidabilità senza pari.Sbloccare il pieno potenziale di ZnO con i nostri cristalli superiori ̇ sperimentare il futuro dell'elettronica e optoelettronica oggi.

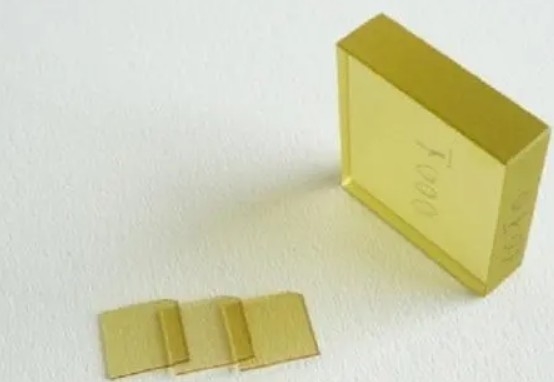

Sottostrato cristallino ZnO in GaN ((LED blu) Sottostrato epitaxiale Dispositivi di connessione a banda larga e altri campi 0

Struttura cristallina Cristallo esagonale ((a=3,252Å,c=5,313Å)
Purezza 99.99%
Coefficiente di espansione termica 6.5 x 10-6 /°C sull'asse A, 3.7 x 10-6 /°C sull'asse A
Orientazione cristallina <0001>,<11-20>,<10-10>± 0,5o
dimensione 25 × 25 × 0,5 mm, 10 × 10 × 0,5 mm, 10 × 5 × 0,5 mm, 5 × 5 × 0,5 mm
Finitura superficiale DSP SSP
Roverezza della superficie ≤ 5Å
Imballaggio 100 sacchetti puliti, 1000 stanze super pulite.


Sottostrato cristallino ZnO in GaN ((LED blu) Sottostrato epitaxiale Dispositivi di connessione a banda larga e altri campi 1

Sottostrato cristallino ZnO in GaN ((LED blu) Sottostrato epitaxiale Dispositivi di connessione a banda larga e altri campi 2




Domande frequenti



  1. D: Su quali prodotti lavori principalmente?

A:Siamo i primi a lavorare con il quarzo a cristallo singolo in Cina circa 30 anni fa, poi gradualmente entriamo nel campo del LiNbO3, LiTaO3,vetro al quarzo, LGS, CTGS ecc. Soprattutto, se siete alla ricerca di un fornitore di piezo quarzo, siamo la scelta definitiva! Esportiamo milioni di pezzi bianchi di quarzo ogni anno perché padroneggiamo l'AT,Tagli SC e IT con una precisione angolare superiore.



  1. D: Puoi accettare la personalizzazione dei prodotti?

A:Sì, certo. Possiamo fabbricare secondo le vostre richieste. Inoltre, siamo così esperti con le piezo wafer che possiamo fornirvi suggerimenti pertinenti se non siete sicuri al 100% della vostra scelta.E poi...Abbiamo dei wafer standard in magazzino, per favore, chiedeteci.



  1. D: Puoi consegnare la merce tramite il nostro corriere?

A:Sì, vi consigliamo di utilizzare l'agente di corriere con cui avete più familiarità (DHL, FedEX, UPS, ecc.).Imballeremo i prodotti in modo sicuro in dimensioni accettabili per risparmiare sui costi di spedizioneSe avete bisogno che ci occupiamo della spedizione, non è un problema. Abbiamo anche buoni sconti con le compagnie di corriere internazionali.



  1. D: Come puoi garantire che otterremo ciò che vogliamo in sicurezza?

A:I prodotti in wafer sono fragili e a volte costosi, l'ultima cosa che vogliamo vedere, come produttori, è che i prodotti che produciamo siano danneggiati durante il trasporto.imballeremo i wafer in modo adeguato e li metteremo in un cartone adeguato pieno di spugna tamponeTuttavia, gli incidenti a volte sono inevitabili.“Controllo di accettazione”In caso di incidente, vi daremo il rifornimento o il rimborso se seguite i passaggi di controllo.



Controllo di accettazione
Sottostrato cristallino ZnO in GaN ((LED blu) Sottostrato epitaxiale Dispositivi di connessione a banda larga e altri campi 3


  • Il prodotto è fragile. Lo abbiamo confezionato adeguatamente e etichettato fragile. Lo consegniamo attraverso eccellenti compagnie espresse nazionali e internazionali per garantire la qualità del trasporto.



  • Dopo aver ricevuto la merce, si prega di maneggiare con attenzione e verificare se la scatola esterna è in buone condizioni.Fate una foto prima di portarli fuori..

- Sì.

  • Apri la confezione sotto vuoto in una stanza pulita quando i prodotti devono essere applicati.



  • Se i prodotti vengono trovati danneggiati durante il trasporto, si prega di scattare una foto o registrare un video immediatamente.Contattaci immediatamente e risolveremo il problema bene.
