Wafer C-Plane di cristallo di zaffiro puro per microelettronica e dispositivi di potenza di fascia alta
Dettagli:
| Luogo di origine: | Cina |
| Marca: | CSIMC |
| Certificazione: | ISO:9001 |
| Numero di modello: | Zaffiro (Al2O3) |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5 pezzi |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Cassetta, barattolo, pacchetto del film |
| Tempi di consegna: | 1-4 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 10000 pezzi/mese |
|
Informazioni dettagliate |
|||
| Materiale: | Sapphire Wafer | Purezza: | 99,999% |
|---|---|---|---|
| Colore: | Bianco, trasparente | Diametro: | Due, tre, quattro. |
| Superficie: | DSP SSP | Modulo del taglio (G): | 148,1 GPa |
| Applicazione: | Wafer di Semicondutor, chip principale, finestra di vetro ottica, ceramica elettronica | Industria: | Vetro principale e ottico, wafer eli-pronto |
| Evidenziare: | Wafer di cristallo di zaffiro puro,Dispositivi di alimentazione Wafer C-Plane,Wafer C-Plane di microelettronica di fascia alta |
||
Descrizione di prodotto

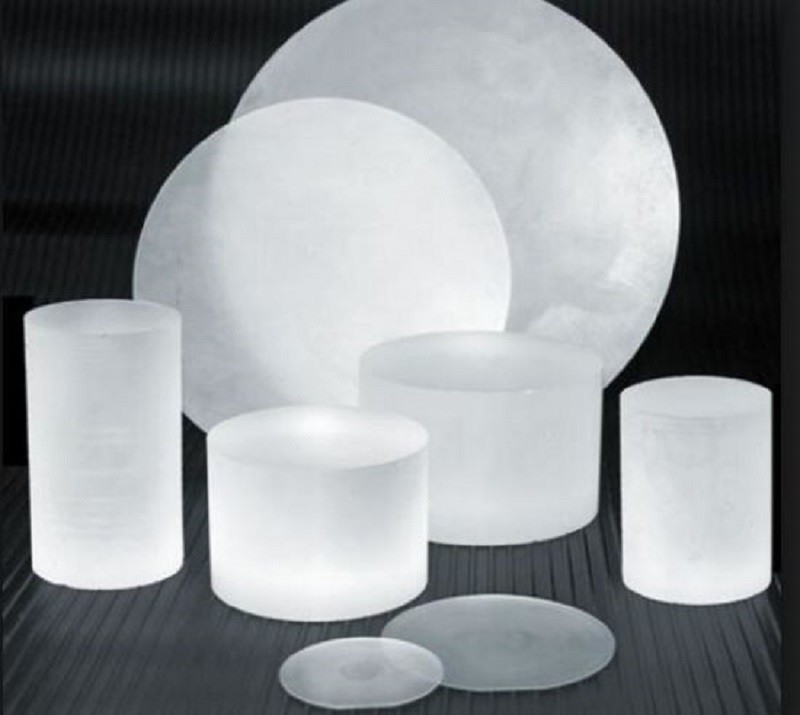

Wafer C-Plane di cristallo di zaffiro puro per microelettronica e dispositivi di potenza di fascia alta
Le nostre Wafer di Zaffiro di prima qualità, la pietra angolare della tecnologia avanzata e dell'innovazione all'avanguardia, rinomate per la loro eccezionale durezza, stabilità chimica e trasparenza ottica,I wafer di zaffiro sono la scelta ideale per applicazioni che vanno dall'optoelettronica ad alta potenza e dalla produzione di LED a MEMS e biosensori.
Le nostre Wafer di Zaffiro sono meticolosamente realizzate attraverso tecniche avanzate di sintesi e rigoroso controllo della qualità, garantendo una qualità cristallina senza pari e una superficie liscia.Offrono una conduttività termica e una resistenza meccanica superiori, rendendoli resistenti alle rigide esigenze dei moderni processi di produzione.
Migliora la tua tecnologia con le nostre Wafer di zaffiro di alto livello, la cui precisione, durabilità e versatilità promettono prestazioni senza pari in una vasta gamma di applicazioni.Scopri il futuro dell'innovazione con i nostri Wafers Sapphire di alta qualità ️ ordina il tuo oggi e sblocca il pieno potenziale dei tuoi dispositivi e sistemi all'avanguardia.
Proprietà ottiche
|
Trasmissione |
0.17 a 5.5 um |
|
Indice di rifrazione |
1.75449 (o) 1.74663 (e) a 1.06 um |
|
Perdita del riflesso |
a 1,06 micron (2 superfici) per i raggi O - 11,7%; per i raggi E - 14,2% |
|
Indice di assorbimento |
0.3 x 10-3 cm-1 a 2,4 um |
|
DN/dT |
13.7 x 10-6 a 5,4 um |
|
dn/dm = 0 |
1.5 um |
|
Orientazione |
Piano R, piano C, piano A, piano M o orientamento specificato |
|
Tolleranza di orientamento |
± 0,3° |
|
Diametro |
2 pollici, 3 pollici, 4 pollici, 6 pollici, 8 pollici o altri |
|
Tolleranza di diametro |
0.1mm per 2 pollici, 0.2mm per 3 pollici, 0.3mm per 4 pollici, 0.5mm per 6 pollici |
|
Spessore |
0.25 mm, 0,33 mm, 0,43 mm, 0,65 mm, 1 mm o altri; |
|
Tolleranza dello spessore |
25 μm |
|
Lunghezza piatta primaria |
16.0±1.0mm per 2 pollici, 22.0±1.0mm per 3 pollici, 30.0±1.5mm per 4 pollici, 47.5/50.0±2.0mm per 6 pollici |
|
Orientazione primaria piatta |
Piano A (1 1-2 0) ± 0,2°; Piano C (0 0-0 1) ± 0,2°, asse C proiettato 45 +/- 2° |
|
TTV |
≤10μm per 2 pollici, ≤15μm per 3 pollici, ≤20μm per 4 pollici, ≤25μm per 6 pollici |
|
BIO |
≤10μm per 2 pollici, ≤15μm per 3 pollici, ≤20μm per 4 pollici, ≤25μm per 6 pollici |
|
Superficie anteriore |
Epi-polito (Ra< 0,3 nm per il piano C, 0,5 nm per gli altri orientamenti) |
|
Superficie posteriore |
Macinato finemente (Ra=0,6μm~1,4μm) o Epi-polito |
|
Imballaggio |
Confezionato in ambiente di classe 100 in camera pulita |
Controllo di accettazione
1Il prodotto è fragile. Lo abbiamo confezionato adeguatamente e etichettato fragile. Lo consegniamo attraverso eccellenti compagnie espresse nazionali e internazionali per garantire la qualità del trasporto.
2. Dopo aver ricevuto la merce, si prega di maneggiare con attenzione e di verificare se il cartone esterno è in buone condizioni.Fate una foto prima di portarli fuori..
3Apri la confezione sotto vuoto in una stanza pulita quando i prodotti devono essere applicati.
4. Se i prodotti vengono trovati danneggiati durante il trasporto, si prega di scattare una foto o registrare un video immediatamente.Contattaci immediatamente e risolveremo il problema bene.
