• Wafer MgO ad alte prestazioni per applicazioni elettroniche e fotoniche avanzate
Wafer MgO ad alte prestazioni per applicazioni elettroniche e fotoniche avanzate

Wafer MgO ad alte prestazioni per applicazioni elettroniche e fotoniche avanzate

Dettagli:

Luogo di origine: Cina
Marca: CSIMC
Certificazione: ISO:9001, ISO:14001
Numero di modello: Wafer MgO

Termini di pagamento e spedizione:

Quantità di ordine minimo: 10 PCS
Prezzo: Negoziabile
Imballaggi particolari: Pacchetto del barattolo della cassetta, chiuso sotto vuoto
Tempi di consegna: 1-4 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000 pezzi al mese
Miglior prezzo Contatto

Informazioni dettagliate

Materiale: Wafer MgO dimensione: 10x10,15x15,20x15,20x20 mm
Spessore: 0.5 mm, 1.0 mm Finitura superficiale: DSP SSP
orientamento: < 001> ± 0,5o Purezza: 99.95%
Evidenziare:

Applicazioni fotoniche Wafer MgO

,

Wafer MgO ad alte prestazioni

,

Wafer MgO elettroniche avanzate

Descrizione di prodotto

Scegliete le nostre wafer MgO ad alte prestazioni per applicazioni elettroniche e fotoniche avanzate e rimanete avanti alla concorrenza



Aumentate la vostra ricerca e sviluppo con il Substrato Monocristallino MgO, un materiale di prima qualità noto per le sue eccezionali proprietà elettriche, ottiche e meccaniche.Ideale per una vasta gamma di applicazioni, MgO Single Crystal Substrate offre un'alta qualità cristallina, un basso disallineamento del reticolo e un'eccellente stabilità termica.

Il nostro substrato monocristallino MgO è accuratamente coltivato e lucidato per soddisfare i più alti standard di purezza e uniformità.La sua struttura cristallina superiore garantisce una minima dispersione e assorbimento, che lo rende una scelta ideale per dispositivi elettronici ad alte prestazioni, componenti ottici e rivestimenti a film sottile.

Scopri i vantaggi di MgO Single Crystal Substrate per il tuo prossimo progetto.Il substrato monocristallino MgO è la base perfetta per la tua ricerca e sviluppo all'avanguardiaContattaci oggi per saperne di più sul nostro MgO Single Crystal Substrate e su come può migliorare le tue applicazioni.potete fidarvi che il nostro MgO Single Crystal Substrate soddisferà e supererà le vostre aspettative.

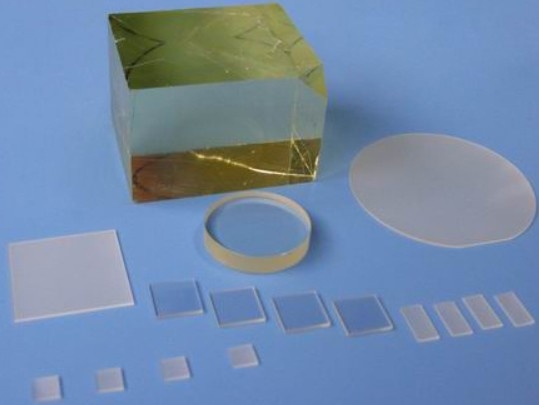

Wafer MgO ad alte prestazioni per applicazioni elettroniche e fotoniche avanzate 0

Principali parametri di prestazione
Metodo di crescita metodo di fusione ad arco
Struttura cristallina cubo
Costante di reticolo a=4,130 Å
Punto di fusione (°C) 2800
Purezza 99.95%
Densità (g/cm3) 3.58
durezza 5.5 (mohs)
Coefficiente di espansione termica (/°C) 11.2x10-6
Piano di scissione cristallina < 100>
Trasmissione ottica > 90% ((200~400 nm),> 98% ((500~1000 nm)
Costante dielettrica ε= 9.65
Conducibilità termica (CAL/KCM/s) 0.14 300°K
Ra: ≤ 5 μm × 5 μm
Imballaggio 100 sacchetti puliti, 1000 stanze super pulite.







Wafer MgO ad alte prestazioni per applicazioni elettroniche e fotoniche avanzate 1



Wafer MgO ad alte prestazioni per applicazioni elettroniche e fotoniche avanzate 2





Domande frequenti



  1. D: Su quali prodotti lavori principalmente?

A:Siamo i primi a lavorare con il quarzo a cristallo singolo in Cina circa 30 anni fa, poi gradualmente entriamo nel campo di LiNbO3, LiTaO3,vetro al quarzo, LGS, CTGS ecc. Soprattutto, se siete alla ricerca di un fornitore di piezo quarzo, siamo la scelta definitiva! Esportiamo milioni di pezzi bianchi di quarzo ogni anno perché padroneggiamo l'AT,Tagli SC e IT con una precisione angolare superiore.



  1. D: Puoi accettare la personalizzazione dei prodotti?

A:Sì, certo. Possiamo fabbricare secondo le vostre richieste. Inoltre, siamo così esperti con le piezo wafer che possiamo fornirvi suggerimenti pertinenti se non siete sicuri al 100% della vostra scelta.E poi...Abbiamo dei wafer standard in magazzino, per favore, chiedeteci.



  1. D: Puoi consegnare la merce tramite il nostro corriere?

A:Sì, vi consigliamo di utilizzare l'agente di corriere che vi è più familiare (DHL, FedEX, UPS, ecc.) Possiamo spedire tramite il vostro conto.Imballeremo i prodotti in modo sicuro in dimensioni accettabili per risparmiare sui costi di spedizioneSe avete bisogno che ci occupiamo della spedizione, non è un problema. Abbiamo anche buoni sconti con le compagnie di corriere internazionali.



  1. D: Come puoi garantire che otterremo ciò che vogliamo in sicurezza?

A:I prodotti in wafer sono fragili e a volte costosi, l'ultima cosa che vogliamo vedere come produttori è che i prodotti che produciamo siano danneggiati durante il trasporto.imballeremo i wafer in modo adeguato e li metteremo in un cartone adeguato pieno di spugna tamponeTuttavia, gli incidenti a volte sono inevitabili.“Controllo di accettazione”In caso di incidente, vi daremo il rifornimento o il rimborso se seguite i passaggi di controllo.





Controllo di accettazione

Wafer MgO ad alte prestazioni per applicazioni elettroniche e fotoniche avanzate 3



  • Il prodotto è fragile. Lo abbiamo confezionato adeguatamente e etichettato fragile. Lo consegniamo attraverso eccellenti compagnie espresse nazionali e internazionali per garantire la qualità del trasporto.



  • Dopo aver ricevuto la merce, si prega di maneggiare con attenzione e di verificare se il cartone esterno è in buone condizioni.Fate una foto prima di portarli fuori..

- Sì.

  • Apri la confezione sotto vuoto in una stanza pulita quando i prodotti devono essere applicati.



  • Se i prodotti vengono trovati danneggiati durante il trasporto, si prega di scattare una foto o registrare un video immediatamente.Contattaci immediatamente e risolveremo il problema bene.
