• Wafer di silice fuso ad alte prestazioni per la produzione di semiconduttori
Wafer di silice fuso ad alte prestazioni per la produzione di semiconduttori

Wafer di silice fuso ad alte prestazioni per la produzione di semiconduttori

Dettagli:

Luogo di origine: CINESE
Marca: CSIMC
Certificazione: ISO:9001, ISO:14001
Numero di modello: Silice fusa, quarzo fuso

Termini di pagamento e spedizione:

Quantità di ordine minimo: 10 pz.
Prezzo: Negoziabile
Imballaggi particolari: Pacchetto del barattolo della cassetta, chiuso sotto vuoto
Tempi di consegna: 1-4 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 20000 pc/mese
Miglior prezzo Contatto

Informazioni dettagliate

Materiale: Silice fusa, quarzo fuso Marchio: JGS1 JGS2 JGS3
Diametro: 500,8 mm,76.2mm, 100mm, 150mm, 200mm Spessore: 200um 350um, 500um, 1000um
PLTV ((<0,5um): ≥ 95% ((5 mm*5 mm) Ra Rugosità: < 1 nm / GC#1000
Superficie: DSP SSP Applicazione: Semiconduttore, MEMS
Evidenziare:

Fabbricazione di semiconduttori

,

Wafer di silice fuso da 8'

,

Wafer di silice fuso ad alte prestazioni

Descrizione di prodotto

Wafer di silice fuso ad alte prestazioni per la produzione di semiconduttori



le nostre Wafer di Silice Fuso, l'incarnazione della precisione e delle prestazioni per applicazioni all'avanguardia in fotonica, semiconduttori e oltre.Questi wafer offrono una chiarezza ottica senza pari., stabilità termica e robustezza meccanica.

I nostri Wafer di silice fuso presentano un'eccellente trasmissione su un'ampia gamma spettrale, rendendoli ideali per componenti e sistemi ottici ad alta precisione.Il loro basso coefficiente di espansione termica garantisce la stabilità dimensionale in condizioni di temperatura estrema, mentre la loro elevata resistenza allo stress meccanico e all'attacco chimico garantisce l'affidabilità a lungo termine.

Scopri l'innovazione e la versatilità dei nostri Wafer di silice fuso Contattaci oggi per scoprire come questi materiali superiori possano elevare i tuoi progetti, aumentando le prestazioni ottiche, la precisione,e durabilità a nuove altezze nel vostro settore.

Parametro Descrizione
Materiale Quarzo fuso JGS2
Composizione SiO2(Diossido di silicio)
Trasmissione Ottima trasparenza nella gamma ultravioletta (UV) all'infrarosso (IR)
Indice di rifrazione 1.4585 (a 587,6 nm)
Densità 2.203 g/cm3
Coefficiente di espansione termica 5.5 x 10-7K.-1
Intervallo di temperatura di esercizio Fino a 1200°C
Resistenza chimica Resistente alla maggior parte degli acidi, degli alcali e dei solventi organici
Finitura superficiale di larghezza uguale o superiore a 50 mm
Qualità della superficie Tipicamente specificato secondo le norme industriali (ad esempio, MIL-O-13830)
Tolleranza dimensionale Personalizzabile secondo le esigenze del cliente
Dimensioni dei wafer Disponibile in vari diametri: 2", 3", 4", 6", 8" e più grandi
Spessore della wafer Tipicamente varia da pochi a diversi millimetri
Applicazioni Optica, laser, semiconduttori, strumenti scientifici, ecc.

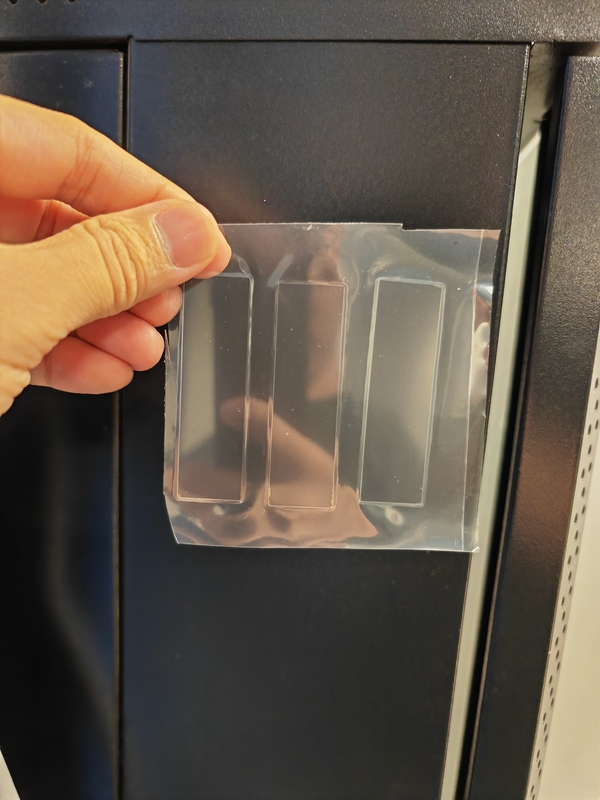

Wafer di silice fuso ad alte prestazioni per la produzione di semiconduttori 0Wafer di silice fuso ad alte prestazioni per la produzione di semiconduttori 1Wafer di silice fuso ad alte prestazioni per la produzione di semiconduttori 2





Specificativi per la fabbricazione di quarzo fuso

Parametro

JGS1

JGS2

JGS3

Dimensione massima

< Φ200 mm

< Φ300 mm

< Φ200 mm

Distanza di trasmissione (ratio di trasmissione medio)

0.17~2.10um (Tavg> 90%)

0.26~2.10um (Tavg>85%)

0.185~3.50um (Tavg>85%)

OH- Contenuto

1200 ppm

150 ppm

5 ppm

Fluorescenza

(ex 254 nm)

Praticamente gratuito

Forte V-b

Forte V-B

Contenuto di impurità

5 ppm

20-40 ppm

40-50 ppm

Costante di bifringenza

2-4 nm/cm

4-6 nm/cm

4-10 nm/cm

Metodo di fusione

Cardiopatia cardiovascolare sintetica

Fusione di ossi-idrogeno

Fusione elettrica

Applicazioni

Substrato laser: finestra, lente, prisma, specchio...

Semiconduttori e finestre ad alta temperatura

IR e UV
sostanza





Wafer di silice fuso ad alte prestazioni per la produzione di semiconduttori 3



Wafer di silice fuso ad alte prestazioni per la produzione di semiconduttori 4

Domande frequenti



  1. D: Su quali prodotti lavori principalmente?

A:Siamo i primi a lavorare con il quarzo a cristallo singolo in Cina circa 30 anni fa, poi gradualmente entriamo nel campo di LiNbO3, LiTaO3,vetro al quarzo, LGS, CTGS ecc. Soprattutto, se siete alla ricerca di un fornitore di piezo quarzo, siamo la scelta definitiva! Esportiamo milioni di pezzi bianchi di quarzo ogni anno perché padroneggiamo l'AT,Tagli SC e IT con una precisione angolare superiore.



  1. D: Puoi accettare la personalizzazione dei prodotti?

A:Sì, certo. Possiamo fabbricare secondo le vostre richieste. Inoltre, siamo così esperti con le piezo wafer che possiamo fornirvi suggerimenti pertinenti se non siete sicuri al 100% della vostra scelta.E poi...Abbiamo dei wafer standard in magazzino, per favore, chiedeteci.



  1. D: Puoi consegnare la merce tramite il nostro corriere?

A:Sì, vi consigliamo di utilizzare l'agente di corriere che vi è più familiare (DHL, FedEX, UPS, ecc.) Possiamo spedire tramite il vostro conto.Imballeremo i prodotti in modo sicuro in dimensioni accettabili per risparmiare sui costi di spedizioneSe avete bisogno che ci occupiamo della spedizione, non è un problema. Abbiamo anche buoni sconti con le compagnie di corriere internazionali.



  1. D: Come puoi garantire che otterremo ciò che vogliamo in sicurezza?

A:I prodotti in wafer sono fragili e a volte costosi, l'ultima cosa che vogliamo vedere come produttori è che i prodotti che produciamo siano danneggiati durante il trasporto.imballeremo i wafer in modo adeguato e li metteremo in un cartone adeguato pieno di spugna tamponeTuttavia, gli incidenti a volte sono inevitabili.“Controllo di accettazione”In caso di incidente, vi daremo il rifornimento o il rimborso se seguite i passaggi di controllo.



  1. D: Possiamo visitare la vostra fabbrica?

A:L'ispezione di fabbrica è importante per l'acquisto di grandi quantità e la cooperazione a lungo termine.I grandi nomi di tutto il mondo hanno visto i nostri progressi nella costruzione di fabbricheIn questi giorni, a causa della pandemia di Covid-19, abbiamo anche avuto l'esperienza di videoconferenza con i buyer globali.





Controllo di accettazione

  • Il prodotto è fragile. Lo abbiamo confezionato adeguatamente e etichettato fragile. Lo consegniamo attraverso eccellenti compagnie espresse nazionali e internazionali per garantire la qualità del trasporto.
  • Dopo aver ricevuto la merce, si prega di maneggiare con attenzione e di verificare se il cartone esterno è in buone condizioni.Fate una foto prima di portarli fuori..
  • Apri la confezione sotto vuoto in una stanza pulita quando i prodotti devono essere applicati.
  • Se i prodotti vengono trovati danneggiati durante il trasporto, si prega di scattare una foto o registrare un video immediatamente.Contattaci immediatamente e risolveremo il problema bene.
