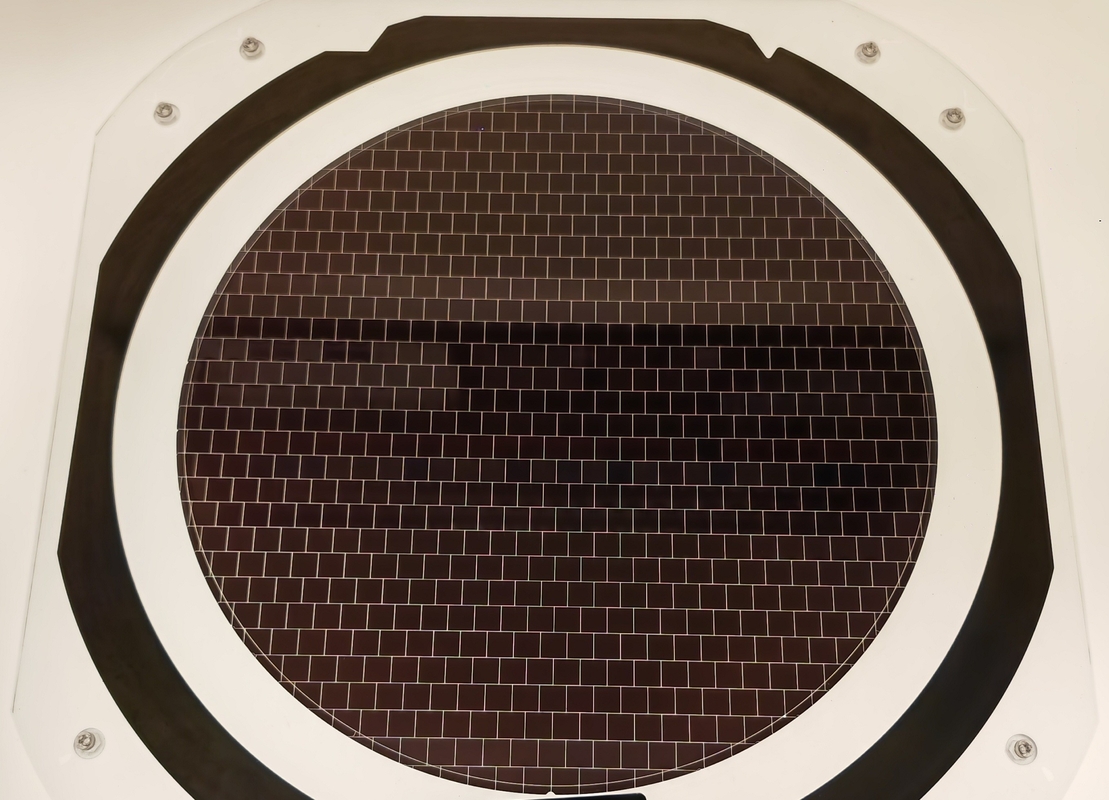

Litografia, incisione, rivestimento e incollaggio per wafer piezoelettrici personalizzati
Dettagli:
| Place of Origin: | China |
| Marca: | CQTGROUP |
| Certificazione: | ISO:9001, ISO:14001 |
| Model Number: | Chip Foundry Services |
Termini di pagamento e spedizione:
| Minimum Order Quantity: | 1 pcs |
|---|---|
| Prezzo: | Negoziabile |
| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 10000 pcs/Month |
|
Informazioni dettagliate |
|||
| Product: | Chip Foundry Services | wafer materials: | LiNbO₃,LiTaO₃,Crystal Quartz,Glass,Sapphire etc. |
|---|---|---|---|
| Type of service: | Lithography,Etching,Coating, Bonding | Lithography: | EBL Proximity Lithograph oStepper Lithography |
| Etching: | IBE，DRIE，RIE | Bonding:: | Anodic，Eutectic，Adhesive，Wire Bonding |
Descrizione di prodotto
Stato dell'arte Litografia incisione rivestimento e incollaggio per wafer piezoelettrici personalizzati
Siamo specializzati nella fornitura di servizi di fusione di chip completi, per i clienti che richiedono lavorazione e fabbricazione di wafer di alta qualità.,La nostra vasta gamma di wafer comprende:Niobato di litio (LiNbO)₃),Tantalato di litio (LiTaO)₃),Quarzo a cristallo singolo,Vetro di silice fuso,Vetro borosilicato (BF33),Vetro di soda-calce,Fabbricazione a partire da fibre sintetiche, eSapphire, garantendo la versatilità per diverse applicazioni.
La nostra esperienza comprende progetti di successo quali:Trasduttori interdigitali a onde acustiche superficiali (SAW),Trasduttori ad anello al niobato di litio,Chips microfluidici, e variDisegni MEMS.
Capacità avanzate di elaborazione
- Litografia:
- Litografia a fascio elettronico (EBL)
- Litografia di prossimità
- Litografia a passo
- Graffiti:
- Grafia a fascio ionico (IBE)
- Graffiti a ioni reattivi profondi (DRIE)
- Reattiva Ion Etching (RIE)
- Rivestimento:
- Evaporazione del raggio di elettroni
- Sputtering magnetronico
- Deposizione chimica a vapore a bassa pressione (LPCVD)
- Deposito di vapore chimico potenziato dal plasma (PECVD)
- Deposito dello strato atomico (ALD)
- Collegamento:
- Collegamento anodico
- Collegamento eutetico
- Collegamento adesivo
- Collegamento del filo
- Sottilizzazione, taglio e perforazione:
- Smallatura e sottilizzazione di precisione
- Taglio e taglio
- Perforazione a laser
Attrezzature all'avanguardia
La nostra struttura è dotata di macchinari di supporto avanzati, tra cuiMacchine per la rettifica,Macchine per sottilizzare,Macchine per lucidare, eSerrature da taglio, garantendo i più alti standard di precisione ed efficienza durante tutto il processo di fabbricazione.
Che si stia sviluppando dispositivi MEMS all'avanguardia, sistemi microfluidici o trasduttori specializzati, il nostro team si impegna a fornire eccezionale qualità, affidabilità e supporto tecnico.Collabora con noi per dare vita ai tuoi progetti innovativi con una competenza senza pari e capacità all'avanguardia.
